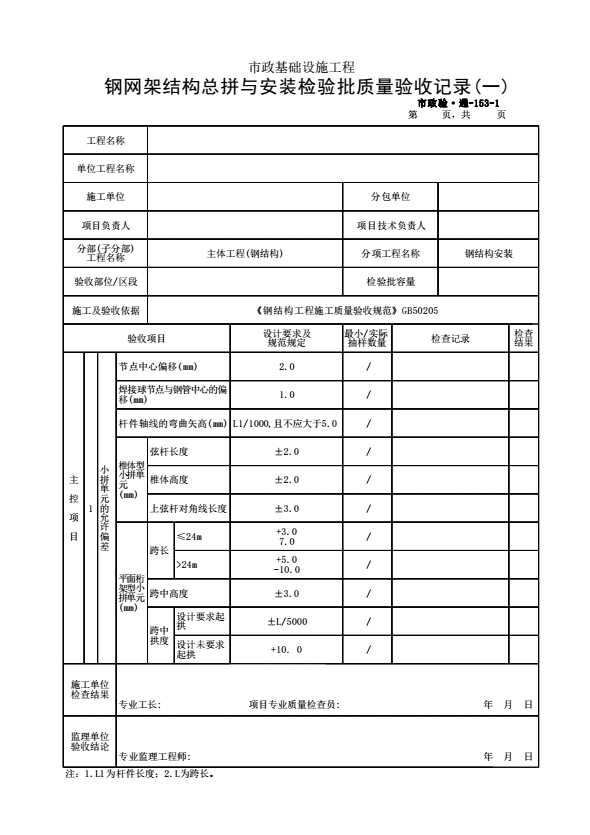

钢网架安装检验批质量验收记录

本表适用于建筑工程中的平板型钢网格结构（简称钢网架结构）安装工程的质量验收。

一、检验批划分

钢网架结构安装工程可按变形缝、施工段或空间刚度单元划分成一个或若干检验批。

二、主控项目

4.10.1 钢结构用橡胶垫的品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量：全数检查。检验方法：检查产品的质量合格证明文件、中文标志及检验报告等。

12.2.1 钢网架结构支座定位轴线的位置、支座锚栓的规格应符合设计要求。

检查数量：按支座数抽查10%，且不应少于4处。检验方法：用经纬仪和钢尺实测。

12.2.2 支承面顶板的位置、标高、水平度以及支座锚栓位置的允许偏差应符合表12.2.2的规定。

表12.2.2支承面顶板、支座锚栓位置的允许偏差（mm）

检查数量：按支座数抽查10%，且不应少于4处。

检验方法：用经纬仪、水准仪、水平尺和钢尺实测。

12.2.3 支承垫块的种类、规格、摆放位置和朝向，必须符合设计要求和国家现行有关标准的规定。橡胶垫块与刚性垫块之间或不同类型刚性垫块之间不得互换使用。

检查数量：按支座数抽查10%，且不应少于4处。

检验方法：观察和用钢尺实测。

12.2.4 网架支座锚栓的紧固应符合设计要求。

检查数量：按支座数抽查10%，且不应少于4处。

检验方法：观察检查。

12.3.1 小拼单元的允许偏差应符合表12.3.1的规定。

检查数量：按单元数抽查5%，且不应少于5个。

检验方法：用钢尺和拉线等辅助量具实测。

表12.3.1小拼单元的允许偏差（mm）

12.3.2 中拼单元的允许偏差应符合表12.3.2的规定。

检查数量：全数检查。

检验方法：用钢尺和辅助量具实测。

表12.3.2中拼单元的允许偏差（mm）

12.3.3 对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：

1.焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。

2.螺栓球节点应按设计指定规格的球最大螺栓孔螺纹进行抗拉强度保证 荷载试验，当达到螺栓的设计承载力时，螺孔、螺纹及封板仍完好无损为合格。

检查数量：每项试验做3个试件。

检验方法：在万能试验机上进行检验，检查试验报告。

12.3.4 钢网架结构总拼完成后及屋面工程完成应分别测量其挠度值,且所测的挠度值不应超过相应超过相应设计值的1.15倍。

检查数量：跨度24m及以下钢网架结构测量下弦中央一点；跨度24m以上钢网架结构测量下弦中央一点及各向下弦跨度的四等分点。

检验方法：用钢尺和水准仪实测。

三、一般项目

6.3.8 螺栓球节点网架总拼完成后，高强度螺栓与球节点应紧固连接，高强度螺栓拧入螺栓球内的螺纹长度不应小于1.0d(d为螺栓直径)，连接处不应出现有间隙、松动等未拧紧情况。

检查数量：按节点数抽查5%，且不应少于10个。

检验方法：普通扳手及尺量检查。

12.2.5 支座锚栓的紧固允许偏差应符合本规范10.12.5的规定。支座锚栓的螺纹应受到保护。

检查数量：按支座数抽查10%，且不应少于4处。

检验方法：用钢尺实测。

12.3.5 钢网架结构安装完成后，其节点及杆件表面应干净，不应有明显的疤痕、泥沙和污垢。螺栓球节点应将所有接缝用油膨子填嵌严密，并应将多余螺孔封口。

检查数量：按节点及杆件数量抽查5%，且不应少于10个节点。

检验方法：观察检查。

12.3.6 钢网架结构安装完成后，其安装的允许偏差应符合表12.3.6的规定。

检查数量：全数检查。

检验方法：见表12.3.6。

表12.3.6钢网架结构安装的允许偏差（mm）
