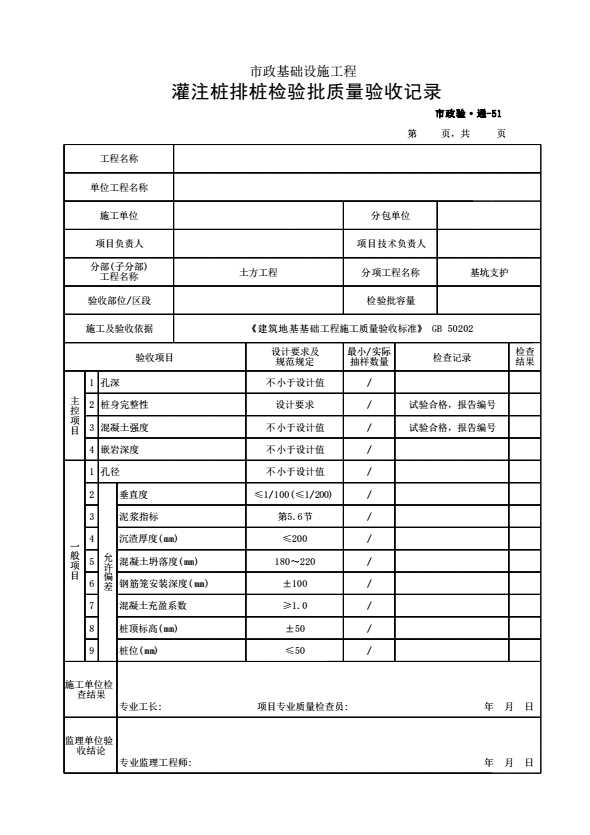

市政验通-51 灌注桩排桩检验批质量验收记录
7．2．1 灌注桩排桩和截水帷幕施工前，应对原材料进行检验。
7．2．2 灌注桩施工前应进行试成孔，试成孔数量应根据工程规模和场地地层特点确定，且不宜少于2个。
7．2．3 灌注桩排桩施工中应加强过程控制，对成孔、钢筋笼制作与安装、混凝土灌注等各项技术指标进行检查验收。
7．2．4 灌注桩排桩应采用低应变法检测桩身完整性，检测桩数不宜少于总桩数的20％，且不得少于5根。采用桩墙合一时，低应变法检测桩身完整性的检测数量应为总桩数的100％；采用声波透射法检测的灌注桩排桩数量不应低于总桩数的10％，且不应少于3根。当根据低应变法或声波透射法判定的桩身完整性为Ⅲ类、Ⅳ类时，应采用钻芯法进行验证。
7．2．5 灌注桩混凝土强度检验的试件应在施工现场随机抽取。灌注桩每浇筑50m3必须至少留置1组混凝土强度试件，单桩不足50m3的桩，每连续浇筑12h必须至少留置1组混凝土强度试件。有抗渗等级要求的灌注桩尚应留置抗渗等级检测试件，一个级配不宜少于3组。
7．2．6 灌注桩排桩的质量检验应符合表7．2．6的规定。
表7．2．6 灌注桩排桩质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
||
|
单位 |
数值 |
|||||
|
主 控 项 目 |
1 |
孔深 |
设计要求 |
测钻杆长度或用测绳 |
||
|
2 |
桩身完整性 |
不小于设计值 |
本标准第7.2.4条 |
|||
|
3 |
混凝土强度 |
设计要求 |
28d试块强度或钻芯法 |
|||
|
4 |
嵌岩深度 |
不小于设计值 |
取岩样或超前钻孔取样 |
|||
|
5 |
钢筋笼主筋间距 |
mm |
±10 |
用钢尺量 |
||
|
一 般 项 目 |
1 |
垂直度 |
≤1/100(≤1/200) |
测钻杆、用超声波或井径仪测量 |
||
|
2 |
孔径 |
不小于设计值 |
测钻头直径 |
|||
|
3 |
桩位 |
mm |
≤50 |
开挖前量护简,开挖后量桩中心 |
||
|
4 |
泥浆指标 |
本标准第5.6节 |
泥浆试验 |
|||
|
5 |
钢筋笼质量 |
长度 |
mm |
±100 |
用钢尺量 |
|
|
钢筋连接质量 |
设计要求 |
实验室试验 |
||||
|
箍筋间距 |
mm |
±20 |
用钢尺量 |
|||
|
笼直径 |
mm |
±10 |
用钢尺量 |
|||
|
6 |
沉渣厚度 |
m |
≤200 |
用沉渣仪或重锤测 |
||
|
7 |
混凝土坍落度 |
mm |
180-220 |
坍落度仪 |
||
|
8 |
钢筋笼安装深度 |
mm |
±100 |
用钢尺量 |
||
|
9 |
混凝土充盈系数 |
≥1.0 |
实际灌注量与理论灌注量的比 |
|||
|
10 |
桩项标高 |
mm |
±50 |
水准测量,需扣除桩顶浮浆层及劣质桩体 |
||
注：垂直度项括号中数值适用于灌注桩排桩采用桩墙合一设计的情况。
