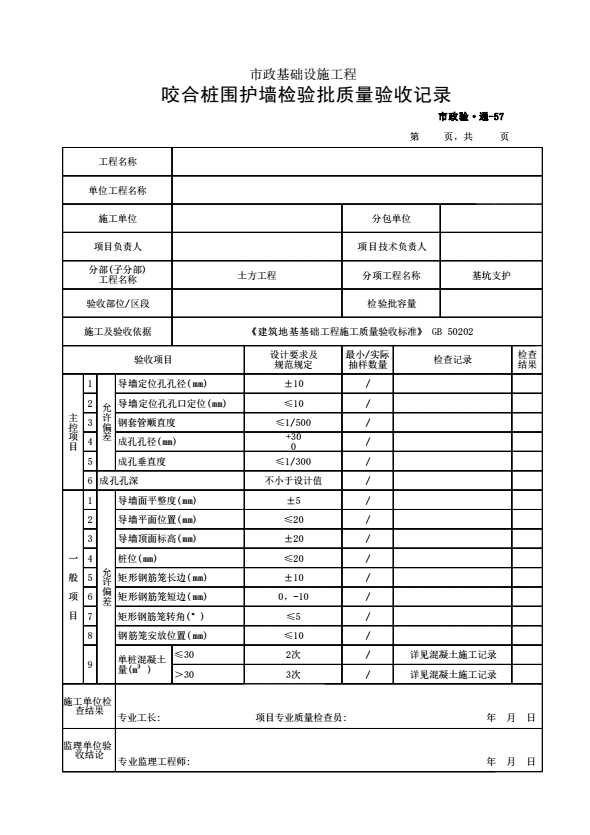

市政验通-57 咬合桩围护墙检验批质量验收记录
7.4咬合桩围护墙
7.4.1施工前，应对导墙的质量和钢套管顺直度进行检查。
7. 4. 2施工过程中应对桩成孔质量、钢筋笼的制作、混凝土的坍落度进行检查。咬合桩围护墙施工中的质量检测要求尚应符合本标准第7.2节的规定。
7. 4. 3咬合桩围护墙质量检验标准应符合表7.4. 3-1和表7. 4. 3-2的规定。
表7.4. 3-1单桩混凝土坍落度检验次数
|
项 |
序 |
单桩混凝土量(m3 ) |
次数 |
检测时间 |
|
一般 项目 |
1 |
≤30 |
2 |
灌注混凝土前、后阶段各一次 |
|
2 |
＞30 |
3 |
灌注混凝土前、后和中间阶段各一次 |
表7.4. 3-2导墙、钢套管允许偏差
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主 控 项 目 |
1 |
导墙定位孔孔径 |
不小于设计值 |
用钢尺量 |
|
|
2 |
导墙定位孔孔口定位 |
mm |
±10 |
用钢尺量 |
|
|
3 |
钢套管顺直度 |
mm |
≤10 |
用线锤测 |
|
|
4 |
成孔孔径 |
≤1/500 |
用超声波或井径仪测量 |
||
|
5 |
成孔垂直度 |
mm |
+30,0 |
用超声波或测斜仪测量 |
|
|
6 |
成孔孔深 |
≤1/300 |
测钻杆长度或用测绳 |
||
|
一 般 项 目 |
1 |
导墙面平整度 |
mm |
±5 |
用钢尺量 |
|
2 |
导墙平面位置 |
mm |
≤20 |
用钢尺量 |
|
|
3 |
导墙顶面标高 |
mm |
±20 |
水准测量 |
|
|
4 |
桩位 |
mm |
≤20 |
全站仪或用钢尺量 |
|
|
5 |
矩形钢筋笼长边 |
mm |
±10 |
用钢尺量 |
|
|
6 |
矩形钢筋笼短边 |
mm |
0，-10 |
用钢尺量 |
|
|
7 |
矩形钢筋笼转角 |
° |
≤5 |
用量角器量 |
|
|
8 |
钢筋笼安放位置 |
mm |
≤10 |
用钢尺量 |
|
