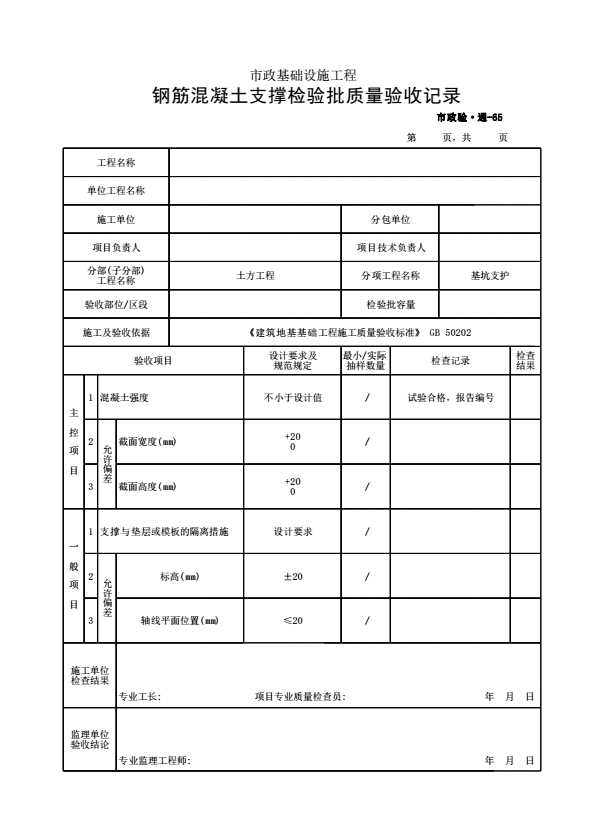

市政验通-65 钢筋混凝土支撑检验批质量验收记录
7．10 内支撑
7．10．1 内支撑施工前，应对放线尺寸、标高进行校核。对混凝土支撑的钢筋和混凝土、钢支撑的产品构件和连接构件以及钢立柱的制作质量等进行检验。
7．10．2 施工中应对混凝土支撑下垫层或模板的平整度和标高进行检验。
7．10．3 施工结束后，对应的下层土方开挖前应对水平支撑的尺寸、位置、标高、支撑与围护结构的连接节点、钢支撑的连接节点和钢立柱的施工质量进行检验。
7．10．4 钢筋混凝土支撑的质量检验应符合表7．10．4的规定。
表7．10．4 钢筋混凝土支撑质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主 控 项 目 |
1 |
混凝土强度 |
不小于设计值 |
28d试块强度 |
|
|
2 |
截面宽度 |
mm |
+20,0 |
用钢尺量 |
|
|
3 |
截面高度 |
mm |
+20,0 |
用钢尺量 |
|
|
一 般 项 目 |
1 |
标高 |
mm |
±20 |
水准测量 |
|
2 |
轴线平面位置 |
mm |
≤20 |
用钢尺量 |
|
|
3 |
支撑与垫层或模板的隔离措施 |
设计要求 |
目测法 |
||
7. 10. 5钢支撑的质量检验应符合表7. 10. 5的规定。
表7.10.5钢支撑质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主控 项目 |
1 |
外轮廓尺寸 |
mm |
±5 |
用钢尺量 |
|
2 |
预加顶力 |
mm |
±10% |
应力监测 |
|
|
一般项目 |
1 |
轴线平面位置 |
kN |
≤30 |
水准测量 |
|
2 |
连接质量 |
设计要求 |
超声波或射线探伤
|
||
7.10.6立柱桩的质量检验应符合本标准第5章的有关规定。钢立柱的质量检验应符合表7.10.6的规定。
表7.10.6钢立柱的质量检验标准
|
项 |
序 |
检查项目 |
允许偏差或允许值 |
检查方法 |
|
|
单位 |
数值 |
||||
|
主 控 项 目 |
1 |
混凝土强度 |
不小于设计值 |
28d试块强度 |
|
|
2 |
截面宽度 |
mm |
+20,0 |
用钢尺量 |
|
|
3 |
截面高度 |
mm |
+20,0 |
用钢尺量 |
|
|
一 般 项 目 |
1 |
标高 |
mm |
±20 |
水准测量 |
|
2 |
轴线平面位置 |
mm |
≤20 |
用钢尺量 |
|
|
3 |
支撑与垫层或模板的隔离措施 |
设计要求 |
目测法 |
||
注：l为型钢长度(mm)。
