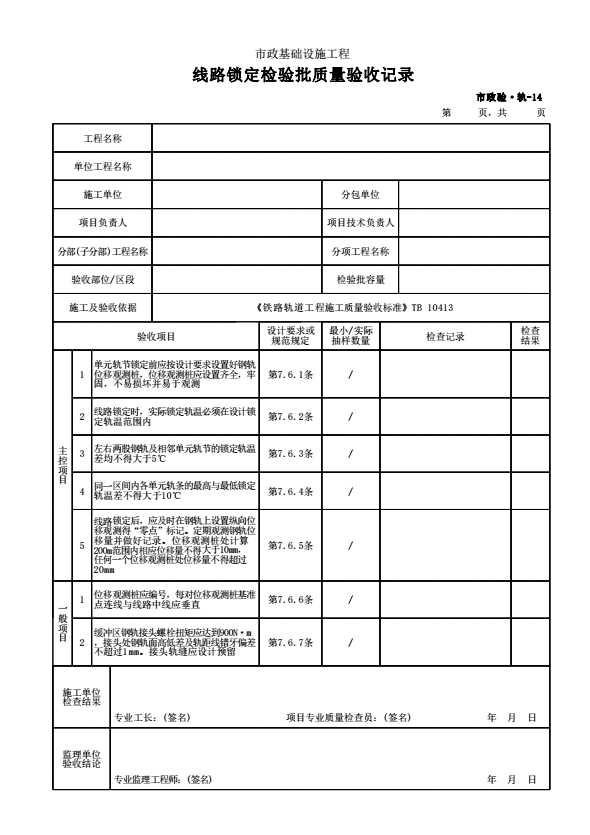

填表说明
1.适用范围
本表适用于城市轨道交通轨道I程线路锁定检验批的质量检查验收。
2.表内填写提示
线路锁定检验应符合如下规定:
(1)主控项目
单元轨节锁定前应按设计要求设置好钢轨位移观测桩， 位移观测桩应设置齐全,牢固，不易损坏并易于观测。
检验数量:施工单位、监理单位全部检查。
检验方法:观察检查。
线路锁定时，实际锁定轨温必须在设计锁定轨温范围内。
检验数量:施工单位、 监理单位全部检查。
检验方法:施工单位用轨温计测量并记录，监理单位检查施工单位记录，并旁站监理。
左右两股钢轨及相邻单元轨节的锁定轨温差均不得大于5C。
检验数量:施工单位、监理单位全部检查。
检验方法:施工单位用轨温计测量并记录，监理单位检查施I单位记录。
同一区间内各单元轨条的最高与最低锁定轨温差不得大于10C。
检验数量:施工单位、监理单位全部检查。
检验方法:施工单位用轨温计测量并记录，监理单位检查施工单位记录。
线路锁定后，应及时在钢轨上设置纵向位移观测得零点标记。定期观测钢轨位移量并做好记录。位移观测桩处计算20m0范围内相应位移量不得大于10m,任何一个位移观测桩处位移量不得超过20mm.
检验数量:施工单位、 监理单位全部检查。
检验方法:施工单位用尺量并记录，监理单位检查施工单位观测记录。
(2)一般项目
位移观测桩应编号，每对位移观测桩基准点连线与线路中线应垂直。
检验数量: 施工单位每单元轨节抽检2对观测位移桩。
检验方法:观察检查。
缓冲区钢轨接头螺栓扭矩应达到900N . m,接头处钢轨面高低差及轨距线错牙偏差不超过1mm。
接头轨缝应按设计预留。
检验数量:施工单位全部检查。
检验方法:测力扳手检测、尺量。
