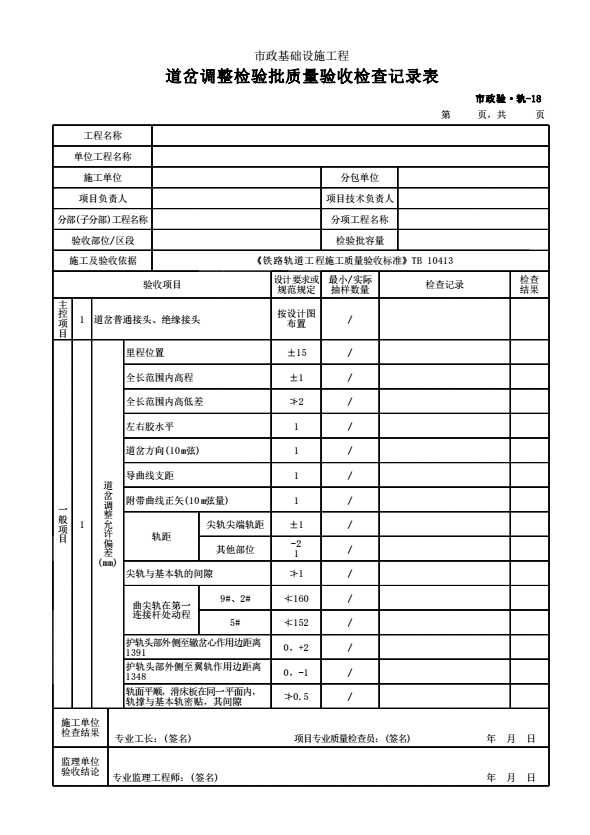

填表说明
1.适用范围
本表适用于城市轨道交通轨道工程道岔调整检验批的质量检查验收。
2.表内填写提示
道岔调整检验应符合如下规定:
(1)主控项目
绝缘接头应按设计图布置。
道岔普通接头
(2)- 般项目
道岔调整允许偏差(mn):
里程位置士15，全长范围内高程+1,全长范围内高低差≯2，左右胶水平1，道岔方向(10m弦) 1, 导曲线支距1，附带曲线正矢(10m弦量) 1; 轨距尖轨尖端轨距t 1,轨距其他部位-2~1;尖轨与基本轨的间隙≯1,曲尖轨在第一连接杆处动程9#、12#≮160， 5#≮152; 护轨头部外侧至辙岔心作用边距离1391 (0, +2)，护轨头部队外侧至翼轨作用边距离1348 (O, -1) ,轨面平顺，滑床板在同一平面内，轨撑与基本轨密贴，其间隙≯0.5。
