填表说明
1.适用范围

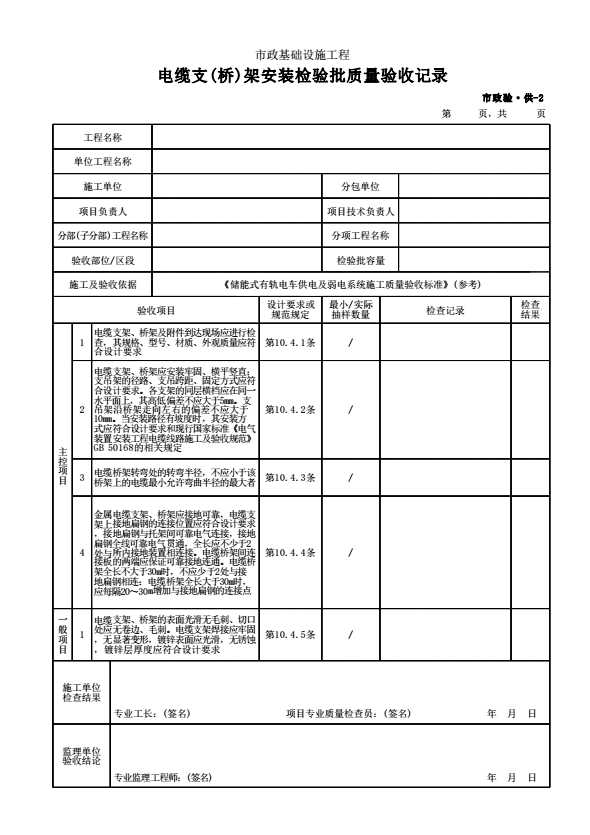

本表适用于城市轨道交通轨道工程供电系统电缆支(桥)架安装检验批的质量检查验收。
2.表内填写提示
供电系统电缆支(桥)架安装检验应符合如下规定:
(1)主控项目
电缆支架、桥架及附件到达现场应进行检查，其规格、型号、材质、外观质量应符合设计要求。
检验数量:全部检查。
检验方法:观察检查，检查产品质量证明文件。
电缆支架、桥架应安装牢固、横平竖直;支吊架的径路、支吊跨距、固定方式应符合设计要求。各支架的同层横档应在同一水平面上，其高低偏差不应大于5mo支吊架沿桥架走向左右的偏差不应大于10mmo当安
装路径有坡度时，其安装方式应符合设计要求和现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB 50168的相关规定。
检验数量:全部检查。
检验方法:观察、测量检查。
电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。
检验数量:全部检查。
检验方法:观察、测量检查。
金属电缆支架、桥架应接地可靠，电缆支架上接地扁钢的连接位置应符合设计要求，接地扁钢与托架间可靠电气连接，接地扁钢全线可靠电气贯通，全长应不少于2处与所内接地装置相连接。电缆桥架间连接板的
两端应保证可靠接地连通，电缆桥架全长不大于30m时，不应少于2处与接地扁钢相连;电缆桥架全长大于30m时，应每隔20~30m增加与接地扁钢的连接点。
检验数量:全部检查。
检验方法:观察检查。
(2)一般项目
电缆支架、 桥架的表面光滑无毛刺、切口处应无卷边、 毛刺。电缆支架焊接应牢固，无显著变形，镀锌表面应光滑，无锈蚀，镀锌层厚度应符合设计要求。
检验数量:抽检20%。
检验方法:观察、测量检查。
