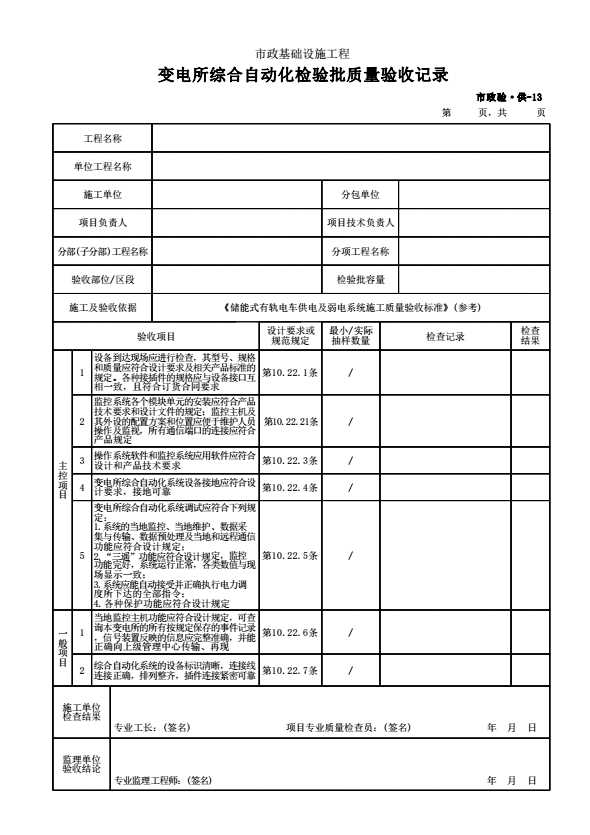

填表说明
1.适用范围
本表适用于城市轨道交通轨道工程供电系统工程变电所综合自动化检验批的质量检查验收。
2.表内填写提示
供电系统工程变电所综合自动化检验应符合如下规定:
(1) 主控项目
设备到达现场应进行检查，其型号、规格和质量应符合设计要求及相关产品标准的规定;各种接插件的规格应与设备接口互相一致，且符合订货合同要求。
检验数量: 全部检查。
检验方法:观察检查，检查产品质量证明文件。
监控系统各个模块单元的安装应符合产品技术要求和设计文件的规定;监控主机及其外设的配置方案和位置应便于维护人员操作及监视，所有通信端口的连接应符合产品规定。
检验数量:全部检查。
检验方法:对照设计文件观察检查。
操作系统软件和监控系统应用软件应符合设计和产品技术要求。
检验数量:全部检查。
检验方法:观察、操作检查。
变电所综合自动化系统设备接地应符合设计要求，接地可靠。
检验数量: 全部检查。
检验方法:观察检查、核对检查。
变电所综合自动化系统调试应符合下列规定:
1)系统的当地监控、 当地维护、数据采集与传输、 数据预处理及当地和远程通信功能应符合设计规定;
2)“三遥“功能应符合设计规定，监控功能完好，系统运行正常，各类数值与现场显示一-致;
3)系统应能自动接受并正确执行电力调度所下达的全部指令;
4)各种保护功能应符合设计规定。
检验数量:全部检查。
检验方法:模拟试验检查。
(2)一般项目
当地监控主机功能应符合设计规定，可查询本变电所的所有按规定保存的事件记录，信号装置反映的信息应完整准确，并能正确向上级管理中心传输、再现。
检验数量: 全部检查。
检验方法:模拟试验。
综合自动化系统的设备标识清晰, 连接线连接正确，排列整齐, 插件连接紧密可靠。
检验数量:全部检查。
检验方法:观察检查。
