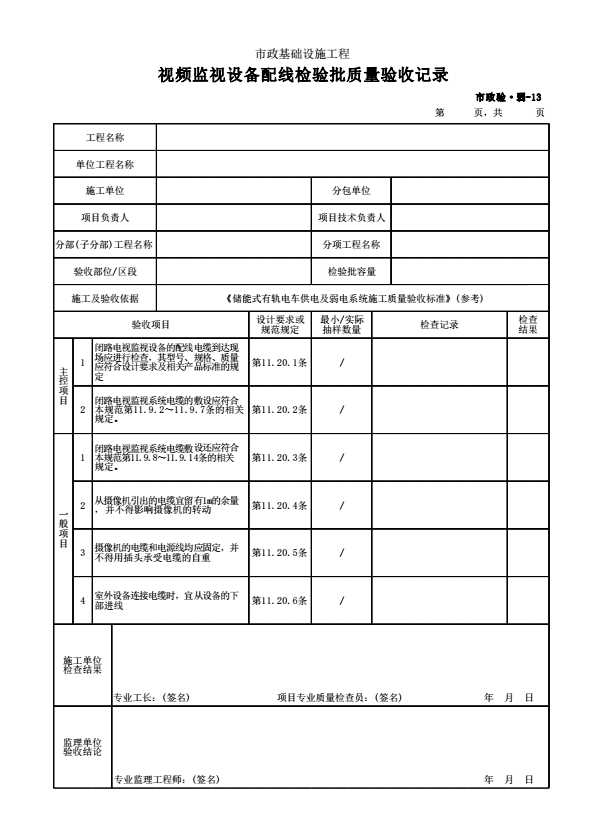

填表说明
1.适用范围
本表适用于城市轨道交通轨道工程通信系统视频监控配线检验批的质量检查验收。
2.表内填写提示
视频监控配线检验应符合如下规定:
(1)主控项目
闭路电视监视设备的配线电缆到达现场应进行检查，其型号、规格、 质量应符合设计要求及相关产品标准的规定。
检验数量: 全部检查。
检验方法:对照设计文件检查出厂合格证等质量证明文件，并观察检查外观及形状。
闭路电视监视系统电缆的敷设应符合相关规定。
配线电缆和电线的芯线应无错线或断线、混线，中间不得有接头。配线电缆芯线间的绝缘电阻应符合下列规定:
1)音频配线电缆不应小于50MΩ。
2) 高频配线电缆不应小于100Ω。
3)同轴配线电缆不应小于1000Ω。
检验数量:抽验10%。
检验方法:施工单位用万用表检查断线、混线、用500v兆欧表测量绝缘电阻。
音频配线电缆近端串音衰减不应小于78Db。
检验数量:抽验10%。
检验方法:用串音测量器或用振荡器、电平表测量。
光缆尾纤应按标定的纤序连接设备。光缆尾纤应单独布放并用垫衬固定，不得挤压、扭曲、捆绑。弯曲半径不应小于50mm。
检验数量: 全部检查。
检验方法:对照设计文件检查光缆尾纤纤序，并观察检查。
电源端子配线应正确，配线两端标志应齐全。
检验数量: 全部检查。
检验方法:观察检查。
设备地线必须连接良好。
检验数量:全部检查。
检验方法:用万用表检查。
电缆、电线的屏蔽护套应接地可靠，并应与接地线就近连接。
检验数量:全部检查。
检验方法:观察检查。
(2)一般项目
闭路电视监视系统电缆敷设还应符合相关规定。
检验数量: 全部检查。
检验方法:观察、尺量检查。
从摄像机引出的电缆宜留有1m的余量，并不得影响摄像机的转动。
检验数量: 全部检查。
检验方法:观察、尺量检查。
摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。
检验数量:全部检查。
检验方法:观察、尺量检查。
室外设备连接电缆时，宜从设备的下部进线。
检验数量:全部检查。
检验方法:观察、尺量检查。
