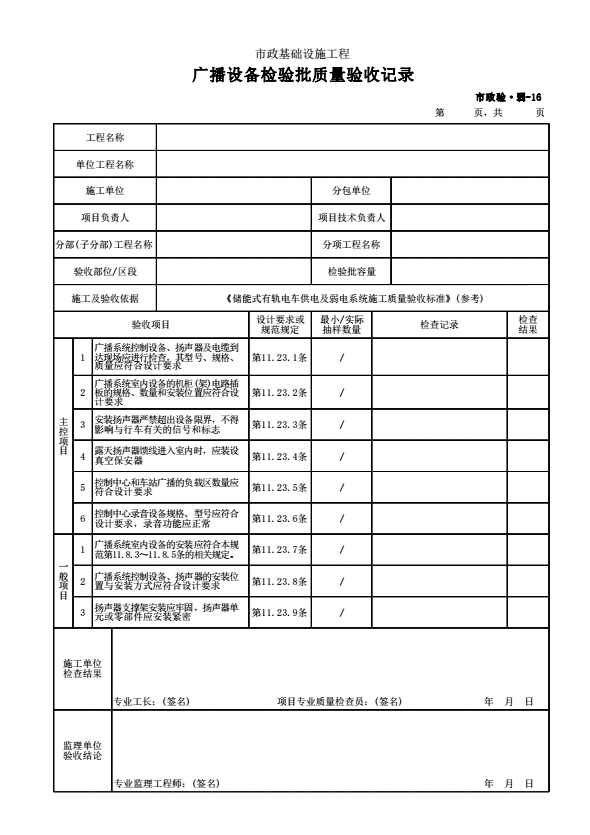

填表说明
1.适用范围
本表适用于城市轨道交通轨道工程通信系统广播设备检验批的质量检查验收。
2.表内填写提示
通信系统广播设备检验应符合如下规定:
(1)主控项目
广播系统控制设备、扬声器及电缆到达现场应进行检查, 其型号、规格、质量应符合设计要求。
检验数量: 全部检查。
检验方法:对照设计文件检查出厂合格证等质量证明文件，并观察检查外观及形状。
广播系统室内设备的机柜(架)电路插板的规格、数量和安装位置应符合设计要求。
检验数量:全部检查。
检验方法:对照设计文件观察检查。
安装扬声器严禁超出设备限界，不得影响与行车有关的信号和标志。
检验数量:全部检查。
检验方法:观察检查。
露天扬声器馈线进入室内时，应装设真空保安器。
检验数量:全部检查。
检验方法: 观察检查。
控制中心和车站广播的负载区数量应符合设计要求。
检验数量:全部检查。
检验方法:对照设计文件检查控制中心和车站广播的负载区数量。
控制中心录音设备规格、型号应符合设计要求，录音功能应正常。
检验数量:全部检查。
检验方法:对照设计文件检查控制中心录音设备规格型号,进行录音功能试验。
(2)一般项目
广播系统室内设备的安装应符合以下规定。
设备安装位置、机架及底座的加固方式应符合设计要求。
检验数量:全部检查。
检验方法: 观察检查。
设备安装牢固，排列整齐，漆饰完好，铭牌、标记清楚正确，并符合设计要求。
检验数量: 全部检查。
检验方法:观察检查。
机架(柜)安装的垂直倾斜度偏差应小于架(柜)高度的1%。
检验数量: 全部检查。
检验方法:观察、尺量检查。
广播系统控制设备、扬声器的安装位置与安装方式应符合设计要求。
检验数量:全部检查。
检验方法: 观察检查。
扬声器支撑架安装应牢固，扬声器单元或零部件应安装紧密。
检验数量:全部检查。
检验方法:观察检查。
