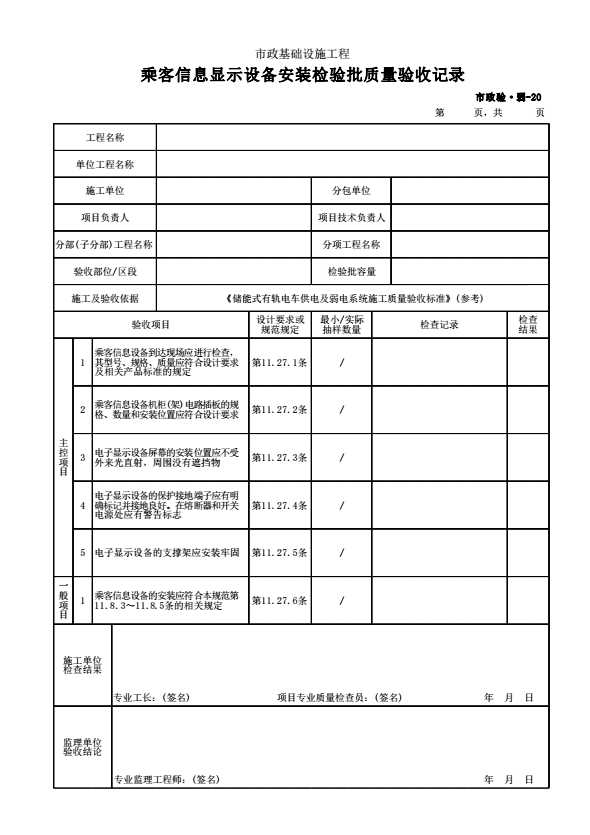

市政验·弱-20 乘客信息显示设备安装检验批质量验收记录

填写规范


填表说明
1.适用范围
本表适用于城市轨道交通轨道工程通信系统乘客信息显示系统设备安装检验批的质量检查验收。
2.表内填写提示
通信系统乘客信息显示系统设备安装检验应符合如下规定:
(1)主控项目
乘客信息设备到达现场应进行检查,其型号、规格、质量应符合设计要求及相关产品标准的规定。
检验数量:全部检查。
检验方法:对照设计文件检查出厂合格证等质量证明文件,并观察检查外观及形状。
乘客信息设备机柜(架)电路插板的规格、数量和安装位置应符合设计要求。
检验数量:全部检查。
检验方法:对照设计文件观察检查。
电子显示设备屏幕的安装位置应不受外来光直射,周围没有遮挡物。
检验数量:全部检查。
检验方法:观察检查。
电子显示设备的保护接地端子应有明确标记并接地良好。在熔断器和开关电源处应有警告标志。
检验数量:全部检查。
检验方法:观察检查。
电子显示设备的支撑架应安装牢固。
检验数量:全部检查。
检验方法:观察检查。
(2)一般项目
乘客信息设备的安装应符合以下规定。
设备安装位置、机架及底座的加固方式应符合设计要求。
检验数量:全部检查。
检验方法:观察检查。
设备安装牢固,排列整齐,漆饰完好,铭牌、标记清楚正确,并符合设计要求。
检验数量:全部检查。
检验方法:观察检查。
机架(柜)安装的垂直倾斜度偏差应小于架(柜)高度的1%o。
检验数量:全部检查。
检验方法:观察、尺量检查。
