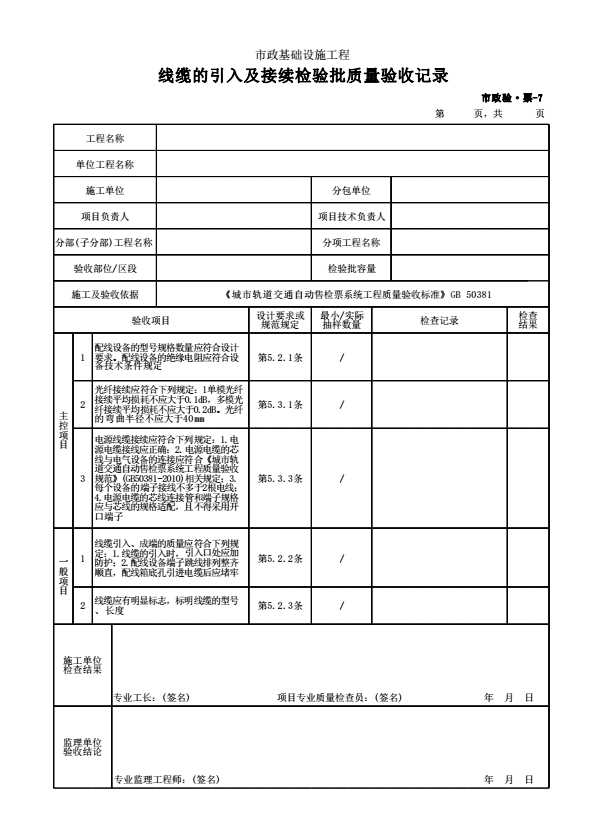

填表说明
1.适用范围
本表适用于城市轨道交通轨道工程票务系统线缆的引入及接续检验批的质量检查验收。本表参考规范《城市轨道交通自动售检票系统工程质量验收规范》GB 50381。
2.表内填写提示
票务系统线缆的引入及接续检验应符合如下规定:
(1)主控项目
配线设备的型号规格数量应符合设计要求。配线设备的绝缘电阻应符合设备技术条件规定。
检验数量: 全部检查。
检验方法:对照设计文件检查, 检查外观并用绝缘测试器测试。
光纤接续应符合下列规定: 1单模光纤接续平均损耗不应大于0.1dB，多模光纤接续平均损耗不应大于0.2dB。光纤的弯曲半径不应大于40mm。
检验数量:全部检查。
检验方法:观察、 用光时域反射仪测量接续损耗、尺量检查弯曲半径。
电源线缆接续应符合下列规定: 1)电源电缆接线应正确。2)电源电缆的芯线与电气设备的连接应符合《城市轨道交通自动售检票系统工程质量验收规范》GB 50381相关规定。 3)每个设备的端子接线不多于2根电线。4)电源电缆的芯线连接管和端子规格应与芯线的规格适配，且不得采用开口端子。
检验数量:抽验30%。
检验方法:观察、用万用表测量。
(2)一般项目
线缆引入、成端的质量应符合下列规定: 1)线缆的引入时, 引入口处应加防护。2)配线设备端子跳线排列整齐顺直，配线箱底孔引进电缆后应堵牢。
检验数量:抽验10%。
检验方法:观察测量。
线缆应有明显标志，标明线缆的型号、长度。
检验数量: 全部检查。
检验方法:观察检查。
