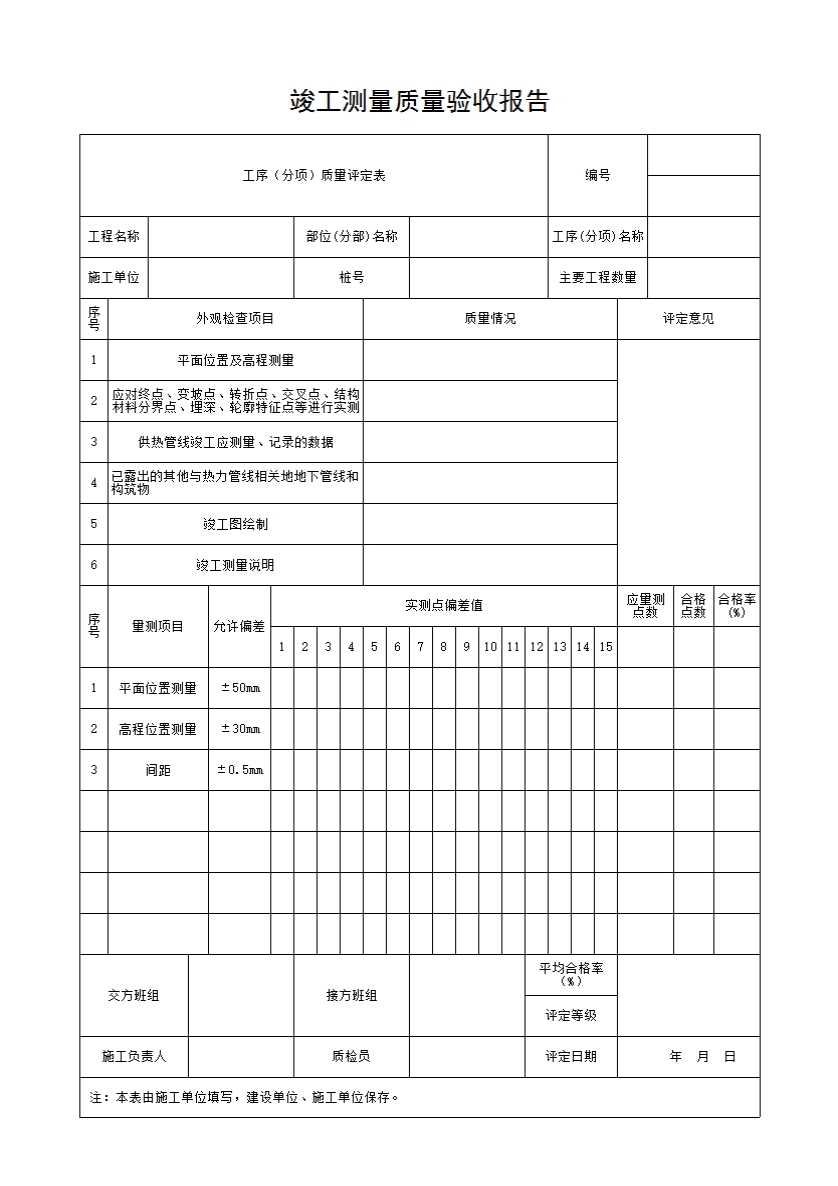

竣工测量质量验收报告

填写规范


3.4.1 供热管线竣工测量应符合现行行业标准《城市地下管线探测技术规程》CJJ 61的相关规定。

3.4.2 供热管线工程应全部进行平面位置和高程测量,竣工测量宜选用施工测量控制网。

3.4.3 竣工测量的允许误差应符合下列规定:
    1 测点相对于邻近控制点的平面位置测量的允许误差应控制在±50mm的范围内;
    2 测点相对于邻近控制点的高程测量的允许误差应控制在±30mm的范围内;
    3 竣工图上管线与邻近的地上建筑物、相邻的其他管线、规划道路或现状道路中心线的间距的允许误差应控制在±0.5mm的范围内。

3.4.4 土建工程竣工测量应对起终点、变坡点、转折点、交叉点、结构材料分界点、埋深、轮廓特征点等进行实测。

3.4.5 供热管线竣工应测量、记录下列数据:
    1 管道材质和管径;
    2 管线起点、终点、平面转角点、变坡点、分支点的中心坐标和高程;
    3 管线高程的垂直变动点中心坐标和垂直变动点上下两个部位的钢管上表面高程;
    4 管沟敷设的管线固定支架处、平面转角处、横断面变化点的中心坐标和管沟内底、管沟盖板上表面中心的高程;
    5 检查室、人孔中心坐标,检查室内底、顶板上表面中心的高程,管道中心和检查室人孔中心的距离;
    6 管路附件及各类设备的平面位置,异径管处两个不同直径的钢管上表面高程;
    7 管沟穿越道路或地下构筑物两侧的管沟中心坐标和管沟内底、管沟盖板的上表面中心高程;
    8 地上敷设管线的支架中心坐标和支承上表面高程;
    9 直埋管线的管路附件、设备、管线交叉处的中心坐标或与永久性建筑物的相对位置;
    10 直埋管线的变坡点、变径点、转角点、分支点、高程垂直变化点、交叉点和直管段每隔50m处的外护管上表面高程;
    11 直埋管线穿越道路处的道路两侧管道中心坐标和保温外护层上表面高程。

3.4.6 对管网施工中已露出的其他与热力管线相关的地下管线和构筑物,应测其中心坐标、上表面高程、与供热管线的交叉角。

3.4.7 竣工图绘制应符合下列规定:
    1 竣工测量选用的测量标志应标注在管网总平面图上;
    2 各测点的坐标数据应分别标注在平面和纵断面图上;
    3 与热力管线相关的其他地下管线和构筑物的名称、直径或外轮廓尺寸、高程等相关数据应进行标注。

3.4.8 竣工测量应编写说明,并应包括下列内容:
    1 管线种类、起止地点、实测长度等工程概况;
    2 平面坐标和高程的起算数据、施工改线、拆除或连接等实测情况,及其他需要说明的事项。
