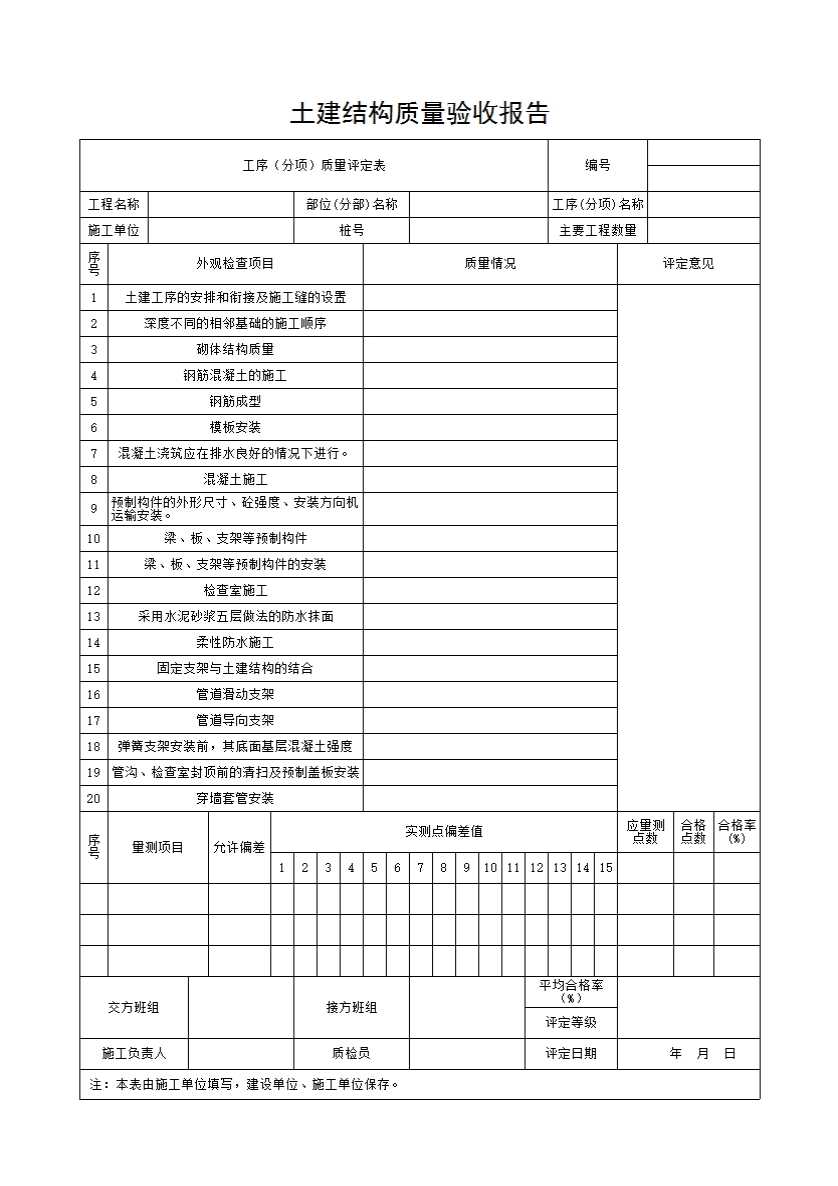

4.6.1 土建工序的安排和衔接应符合工程构造原理,施工缝设置应符合供热管网工程施工的需要。
4.6.2 深度不同的相邻基础,应按先深后浅的顺序进行施工。
4.6.3 管沟及检查室砌体结构施工应符合现行国家标准《砌体结构工程施工质量验收规范》GB 50203的相关规定。砌体结构质量应符合下列规定:
1 砌筑方法应正确,不得有通缝;
2 砌体室壁砂浆应饱满,灰缝应平整,抹面应压光,不得有空鼓、裂缝等现象;
3 清水墙面应保持清洁,勾缝应密实、深浅一致,横竖缝交接处应平整;
4 砌体砂浆抗压强度应为主控项目,砌体砂浆抗压强度及检验应符合下列规定:
1)每个构筑物或每50m3砌体制作一组试块(6块),当砂浆配合比变更时,应分别制作一组试块;
2)同强度等级砂浆的各组试块的平均强度不得小于设计规定,任意一组试块的强度最低值不得小于设计规定的85%;
5 砂浆饱满度应为主控项目,砌体砂浆饱满度及检验应符合下列规定:
1)每20m(不足20m按20m计)选两点,每点掀3块砌块,用百格网检查砌块底面砂浆的接触面取其平均值;
2)砂浆饱满度应大于或等于90%;
6 砌体安装的允许偏差及检验方法应符合表4.6.3的规定。
表4.6.3 砌体安装的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围(m) |
点数 |
||||
轴线位移 |
0~10 |
20 |
2 |
经纬仪和量尺 |
|
墙高 |
±10 |
20 |
2 |
水准仪和量尺 |
|
墙面垂直度 |
墙高≤3m |
0~5 |
20 |
2 |
经纬仪、吊线量尺 |
墙高>3m |
0~10 |
||||
墙面平整度 |
0~8 |
20 |
2 |
2m靠尺和楔形塞尺 |
4.6.4 钢筋混凝土的钢筋、模板、混凝土等工序的施工,应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的相关规定。
4.6.5 钢筋成型应符合下列规定:
1 绑扎成型应采用钢丝扎紧,不得有松动、折断、移位等现象;
2 绑扎或焊接成型的网片或骨架应稳定牢固,在安装及浇注混凝土时不得松动或变形;
3 钢筋安装的允许偏差及检验方法应符合表4.6.5的规定。
表4.6.5 钢筋安装的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
|||
范围(m) |
点数 |
|||||
主筋及分布筋间距. |
梁、柱、板 |
±10 |
每件 |
1 |
钢尺 |
|
基础 |
±20 |
20m |
1 |
钢尺 |
||
多层筋间距 |
±5 |
每件 |
1 |
钢尺 |
||
保护层厚度 |
基础 |
±10 |
20 |
2每10m计1点 |
钢尺 |
|
梁、柱 |
±5 |
每件 |
1 |
钢尺 |
||
板、墙 |
±3 |
每件 |
1 |
钢尺 |
||
预埋件 |
中心位置 |
0~5 |
每件 |
1 |
钢尺 |
|
水平高差 |
0~3 |
每件 |
1 |
钢尺和塞尺 |
4.6.6 模板安装应符合下列规定:
1 模板安装应牢固,模内尺寸应准确,模内木屑等杂物应清除干净;
2 模板拼缝应严密,在灌注混凝土时不得漏浆;
3 现浇结构模板安装的允许偏差及检验方法应符合表4.6.6-1的规定;
4 预制构件模板安装的允许偏差及检验方法应符合表4.6.6-2的规定。
表4.6.6-1 现浇结构模板安装的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围(m) |
点数 |
||||
相邻两板表面高低差 |
0~2 |
20 |
2每10m计1点 |
钢尺 |
|
表面平整度 |
0~5 |
20 |
2每10m计1点 |
2m靠尺和塞尺 |
|
截面内部尺寸 |
基础 |
-20~+10 |
20 |
4 |
钢尺 |
柱、墙、梁 |
-5~+4 |
20 |
4 |
钢尺 |
|
轴线位置 |
0~5 |
20 |
1 |
钢尺 |
|
墙面垂直度 |
0~8 |
20 |
1 |
经纬仪或吊线、钢尺 |
表4.6.6-2 预制构件模板安装的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
|
范围 |
点数 |
|||
相邻两板表面高低差 |
0~1 |
每件 |
1 |
钢尺 |
表面平整度 |
0~3 |
每件 |
1 |
2m靠尺和塞尺 |
长度 |
-5~0 |
每件 |
1 |
钢尺 |
盖板对角线差 |
0~7 |
每件 |
1 |
钢尺 |
断面尺寸 |
-10~0 |
每件 |
1 |
调平尺 |
侧向弯曲 |
L/1500且≤15 |
每件构件全长最大弯曲处 |
1 |
量尺 |
注:表中L为构件长度(mm)。
4.6.7 混凝土浇筑应在排水良好的情况下进行施工。
4.6.8 混凝土施工应符合下列规定:
1 混凝土配合比应符合设计规定。
2 混凝土垫层、基础应符合下列规定:
1)表面应平整,不得有石子外露。构筑物不得有蜂窝、露筋等现象。
2)混凝抗压强度应为主控项目,并应符合设计的规定。检验频率应按100m3检验1组,检验方法应按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定执行。
3)混凝土垫层、基础的允许偏差及检验方法应符合表4.6.8-1的规定。
表4.6.8-1 混凝土垫层、基础允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围 |
点数 |
||||
垫层 |
中心线每侧宽度 |
不小于设计规定 |
20m |
2每侧计1点 |
挂中心线、量尺 |
高程△ |
-15~0 |
20m |
2 |
挂高程线、量尺或水平仪. |
|
基础 |
中心线每侧宽度 |
±10 |
20m |
2每侧计1点 |
挂中心线、量尺 |
高程 |
±10 |
20m |
2 |
挂高程线、量尺或水平仪 |
|
蜂窝面积 |
<1% |
50m之间两侧面蜂窝总面积 |
1 |
量尺 |
注:表中带“△”为主控项目,其余为一般项目。
3 混凝土构筑物应符合下列规定:
1)混凝土抗压强度应为主控项目,平均值不得小于设计规定。检验频率应按每台班检验1组,检验方法应按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定执行。
2)混凝土抗渗应为主控项目,不得小于设计规定。检验频率应按每个构筑物1组(6块),检验方法按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定执行。
3)混凝土构筑物的允许偏差及检验方法应符合表4.6.8-2的规定。
表4.6.8-2 混凝土构筑物允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围 |
点数 |
||||
轴线位置 |
0~10 |
每个构筑物 |
2纵横向各计1点 |
经纬仪 |
|
各部位高程 |
±20 |
2 |
水准仪 |
||
构筑物长度或直径 |
±20 |
2 |
量尺 |
||
构筑物厚度(mm) |
<200 |
±5 |
4 |
量尺 |
|
200~600 |
±10 |
4 |
量尺 |
||
>600 |
±15 |
4 |
量尺 |
||
墙面垂直度 |
0~15 |
每面 |
4 |
垂线、量尺 |
|
麻面 |
每侧不得大于该侧面积的1%. |
每面麻面总面积 |
1 |
量尺 |
|
预埋件、预留孔位置 |
0~10 |
每件(孔) |
1 |
量尺 |
4.6.9 预制构件的外形尺寸和混凝土强度等级应符合设计要求,构件应有安装方向的标识。预制构件运输、安装时的强度不应小于设计强度的75%。
4.6.10 梁、板、支架等预制构件应符合下列规定:
1 混凝土配合比、强度应符合设计规定。
2 成型的模板、钢筋经检验合格后方可浇筑混凝土。
3 构件尺寸应准确,不得有蜂窝、麻面、露筋等缺陷。
4 混凝土抗压强度应为主控项目,平均值不得小于设计规定。检验频率应按每台班检验1组,检验方法应按现行国家标准《混凝土强度检验评定标准》GB/T 50107的规定执行。
5 梁、板、支架等预制构件的允许偏差及检验方法应符合表4.6.10的规定。
表4.6.10 预制构件(梁、板、支架)的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围 |
点数 |
||||
长度 |
±10 |
每件 |
1 |
钢尺 |
|
宽度、高(厚)度 |
±5 |
每件 |
1 |
钢尺 |
|
侧面弯曲 |
L/1000且≤20. |
每件构件全长最大弯曲处 |
1 |
拉线和钢尺 |
|
板两对角线差 |
0~10 |
每10件 |
1 |
钢尺 |
|
预埋件 |
中心线位置 |
0~5 |
每件 |
1 |
钢尺 |
有滑板的混凝土表面平整 |
0~3 |
||||
滑板面露出混凝土表面 |
-2~0 |
||||
预留孔中心线位置 |
0~5 |
每件 |
1 |
钢尺 |
注:表中L为构件长度(mm)。
4.6.11 梁、板、支架等构件的安装应符合下列规定:
1 安装后的梁、板、支架应平稳,支点处应严密、稳固;
2 盖板支承面处的坐浆应密实,两侧端头抹灰应严实、整洁;
3 相邻板之间的缝隙应用水泥砂浆填实;
4 构件安装的允许偏差及检验方法应符合表4.6.11的规定。
表4.6.11 构件安装的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
|
范围 |
点数 |
|||
平面位置 |
符合设计要求 |
每件 |
- |
量尺 |
轴线位移 |
0~10 |
每10件 |
1 |
量尺 |
相邻两盖板支点处顶面高差 |
0~10 |
每10件 |
1 |
量尺 |
支架顶面高程△ |
-50~0 |
每件 |
1 |
水准仪 |
支架垂直度. |
0.5%H,且不大于10 |
每件 |
- |
垂线、量尺 |
注:1 H为构件长度(mm);
2 带“△”为主控项目,其余为一般项目。
4.6.12 检查室施工应符合下列规定:
1 室内底应平顺,并应坡向集水坑;
2 爬梯位置应符合设计的要求,安装应牢固;
3 井圈、井盖型号应符合设计要求,安装应平稳;
4 检查室允许偏差及检验方法应符合表4.6.12的规定。
表4.6.12 检查室允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
量具 |
||
范围 |
点数 |
||||
检查室尺寸 |
长、宽 |
±20 |
每座 |
2 |
量尺 |
高 |
0~20 |
每座 |
2 |
量尺 |
|
井盖顶高程 |
道路路面 |
±5 |
每座 |
1 |
水准仪 |
非道路路面 |
0~20 |
每座 |
1 |
水准仪 |
4.6.13 采用水泥砂浆五层做法的防水抹面应符合下列规定:
1 水泥、防水剂的质量和砂浆的配合比应符合设计要求;
2 五层水泥砂浆应整段整片分层操作抹成;
3 防水层的接茬、内角、外角、伸缩缝、预埋件、管道穿过处等应符合设计要求;
4 防水层与基层应结合紧密,面层应压实抹光,接缝应严密,不得有空鼓、裂缝、脱层和滑坠等现象;
5 防水层的允许偏差及检验方法应符合表4.6.13的规定。
表4.6.13 防水层的允许偏差及检验方法
项目 |
允许偏差(mm) |
检验频率 |
检验方法 |
|
范围 |
点数 |
|||
表面平整度 |
0~5 |
20m |
2 |
2m靠尺和楔形塞尺 |
厚度 |
±5 |
20m |
2 |
钢针插入和量尺 |
4.6.14 柔性防水施工应符合现行国家标准《地下工程防水技术规范》GB 50108的相关要求,并应符合下列规定:
1 卷材质量、品种规格应有出厂合格证明和复检证明;
2 卷材及其胶粘剂应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性及耐菌性;
3 卷材防水层应在基层验收合格后铺贴;
4 铺贴卷材应贴紧、压实,不得有空鼓、翘边、撕裂、褶皱等现象;
5 变形缝应使用经检测合格的橡胶止水带,不得使用再生橡胶止水带;
6 卷材铺贴搭接宽度,长边不得小于100mm,短边不得小于150mm。检验应按20m检验1点;
7 变形缝防水缝应符合设计规定,检验应按变形缝防水缝检验验1点。
4.6.15 固定支架与土建结构应结合牢固。固定支架的混凝土强度没有达到设计要求时不得与管道固定,并应防止其他外力破坏。
4.6.16 管道滑动支架应按设计间距安装。支架顶钢板面的高程应按管道坡度逐个测量,高程允许偏差应为0~10mm。支座底部找平层应满铺密实。
4.6.17 管道导向支架应按设计间距安装,导向翼板与支架的间隙应符合设计要求。
4.6.18 弹簧支架安装前,其底面基层混凝土强度应已达到设计要求。
4.6.19 管沟、检查室封顶前,应将里面的渣土、杂物清扫干净。预制盖板安装过程中找平层应饱满,安装后盖板接缝及盖板与墙体结合缝隙应先勾严底缝,再将外层压实抹平。
4.6.20 穿墙套管安装应符合设计要求。
