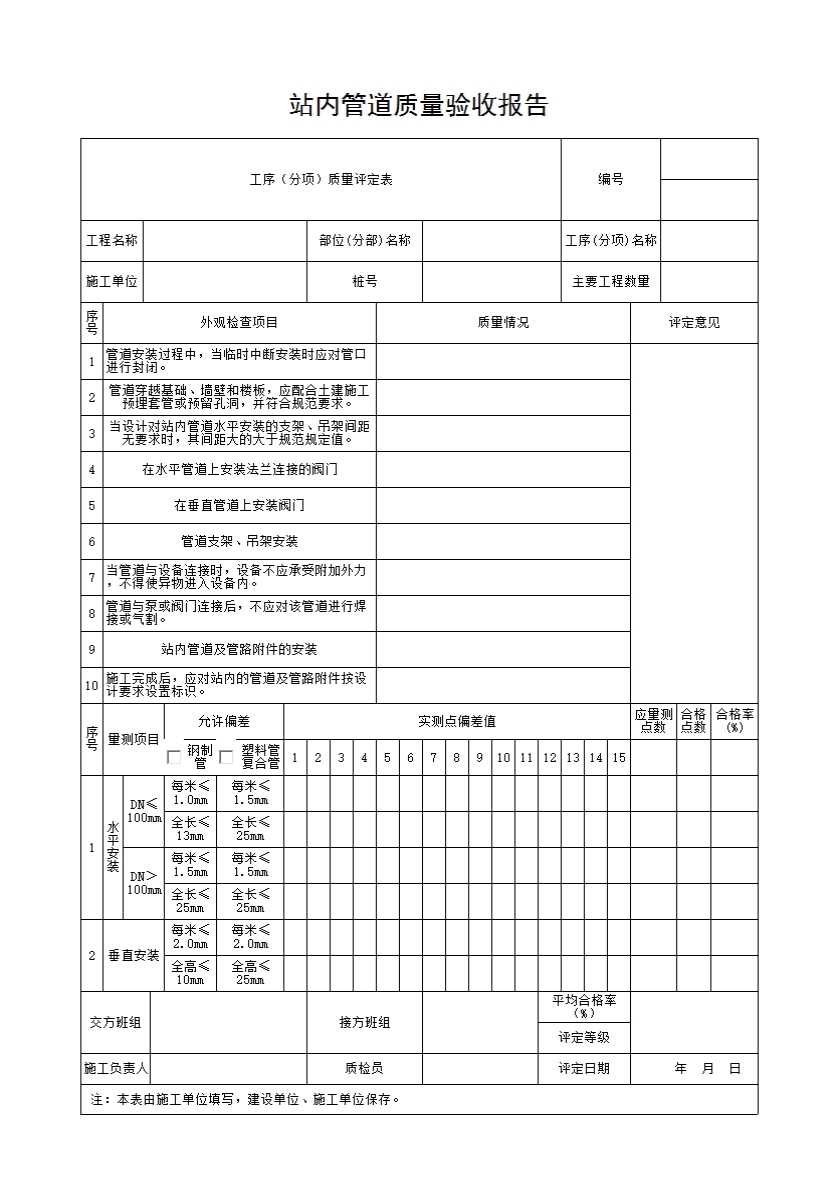

6.2.1 管道安装过程中,当临时中断安装时应对管口进行封闭。
6.2.2 管道穿越基础、墙壁和楼板,应配合土建施工预埋套管或预留孔洞,并应符合下列规定:
1 管道环形焊缝不应置于套管和孔洞内;
2 当穿墙时,套管两侧应伸出墙面20mm~25mm;当穿楼板时,套管应高出楼板面50mm;
3 套管与管道之间的空隙应填塞柔性材料;
4 预埋套管中心的允许偏差不应大于0~10mm,预留孔洞中心的允许偏差不应大于0~25mm;
5 当设计无要求时,套管直径应比保温管道外径大50mm;
6 位于套管内的管道保温层外壳应做保护层。
6.2.3 当设计对站内管道水平安装的支架、吊架间距无要求时,其间距不得大于表6.2.3的规定。
表6.2.3 站内管道支架、吊架的间距
管道公称直径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
间距(m) |
2.0 |
2.5 |
3.0 |
3.0 |
4.0 |
4.0 |
4.5 |
5.0 |
6.0 |
7.0 |
8.0 |
管道公称直径(mm) |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
间距(m) |
8.5 |
9.0 |
9.5 |
10.0 |
12.0 |
13.0 |
15.0 |
15.0 |
16.0 |
16.0 |
18.0 |
6.2.4 在水平管道上安装法兰连接的阀门,当管道的公称直径大于或等于125mm时,两侧应分别设支架或吊架;当管道的公称直径小于125mm时,一侧应设支架或吊架。
6.2.5 在垂直管道上安装阀门应符合设计要求,当设计无要求时,阀门上部的管道应设吊架或托架。
6.2.6 管道支架、吊架的安装应符合下列规定:
1 安装位置准确,埋设应甲整牢固;
2 固定支架卡板与管道接触应紧密,固定应牢固;
3 滑动支架的滑动面应灵活,滑板与滑槽两侧间应留有3mm~5mm的空隙,偏移量应符合设计要求;
4 无热位移管道的支架、吊杆应垂直安装。有热位移管道的吊架、吊杆应向热膨胀的反方向偏移。
6.2.7 当管道与设备连接时,设备不应承受附加外力,不得使异物进入设备内。
6.2.8 管道与泵或阀门连接后,不应再对该管道进行焊接或气割。
6.2.9 站内管道及管路附件的安装应符合下列规定:
1 管道安装的允许偏差及检验方法应符合表6.2.9的规定;
表6.2.9 管道安装的允许偏差及检验方法
项目 |
允许偏差 |
检验方法 |
||
钢制管 |
塑料管和复合管 |
|||
水平安装 |
D.V≤100mm |
每米≤1.0mm |
每米≤1.5mm |
用水平火、直尺、拉线和尺量检查 |
全长≤l3mm |
全长≤25mm |
|||
DN> 100mm |
每米≤1.5mm |
每米≤1.5mm |
用水平尺、直尺、拉线和尺量检查 |
|
全长≤25mm |
全长≤25mm |
|||
垂直安装 |
每米≤2.0mm |
每米≤2.0mm |
吊线和尺量检查 |
|
全高≤10mm |
每米≤25mm |
2 当管道并排安装时应相互平行,在同一平面上的允许偏差为±3mm;
3 法兰和阀门的安装应按本规范第5.6节的相关规定执行,阀门的阀杆宜平行放置。
6.2.10 施工完成后,应对站内的管道及管路附件按设计要求设置标识。
