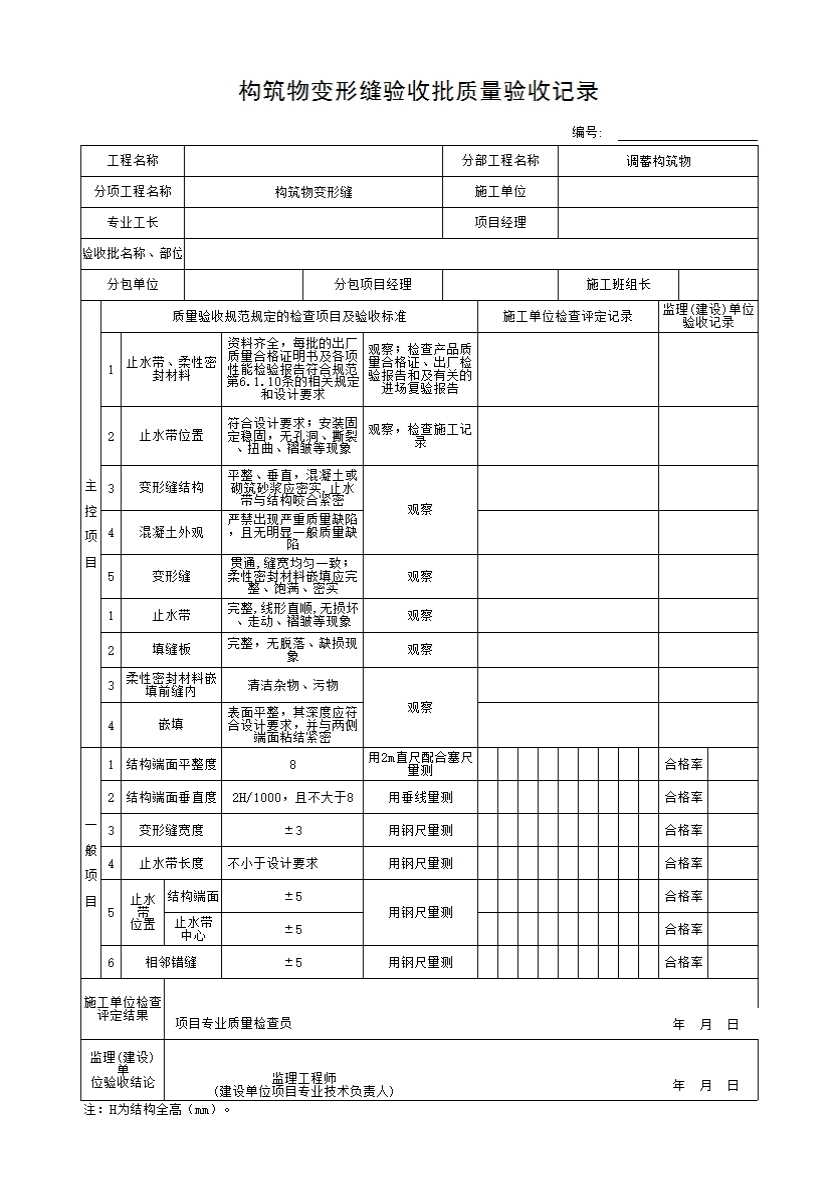

构筑物变形缝验收批质量验收记录
6．8．9 构筑物变形缝应符合下列规定：
主控项目
1 构筑物变形缝的止水带、柔性密封材料等的产品质量保证资料应齐全，每批的出厂质量合格证明书及各项性能检验报告应符合本规范第6．1．10条的相关规定和设计要求；
检查方法：观察；检查产品质量合格证、出厂检验报告和及有关的进场复验报告。
2 止水带位置应符合设计要求；安装固定稳固，无孔洞、撕裂、扭曲、褶皱等现象；
检查方法：观察，检查施工记录。
3 先行施工一侧的变形缝结构端面应平整、垂直，混凝土或砌筑砂浆应密实，止水带与结构咬合紧密；端面混凝土外观严禁出现严重质量缺陷，且无明显一般质量缺陷；
检查方法：观察。
4 变形缝应贯通，缝宽均匀一致；柔性密封材料嵌填应完整、饱满、密实；
检查方法：观察。
一般项目
5 变形缝结构端面部位施工完成后，止水带应完整，线形直顺，无损坏、走动、褶皱等现象；
检查方法：观察。
6 变形缝内的填缝板应完整，无脱落、缺损现象；
检查方法：观察。
7 柔性密封材料嵌填前缝内应清洁杂物、污物；嵌填应表面子整，其深度应符合设计要求，并与两侧端面粘结紧密；
检查方法：观察。
8 构筑物变形缝施工允许偏差应符合表6．8．9的规定。
表6.8.9构筑物变形继施工的允许偏差
|
检查项目 |
允许偏（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
结构端面平整度 |
8 |
每处 |
1 |
用2m直尺配合塞尺量测 |
|
|
2 |
结构端面垂直度 |
2H/1000，且不大于8 |
每处 |
1 |
用垂线量测 |
|
|
3 |
变形缝宽度 |
±3 |
每处2m |
1 |
用钢尺量测 |
|
|
4 |
止水带长度 |
不小于设计要求 |
每根 |
1 |
用钢尺量测 |
|
|
5 |
止水带位置 |
结构端面 |
±5 |
每处2m |
1 |
用钢尺量测 |
|
止水带中心 |
±5 |
|||||
|
6 |
相邻错缝 |
±5 |
每处 |
4 |
用钢尺量测 |
|
注：H为结构全高(mm )
