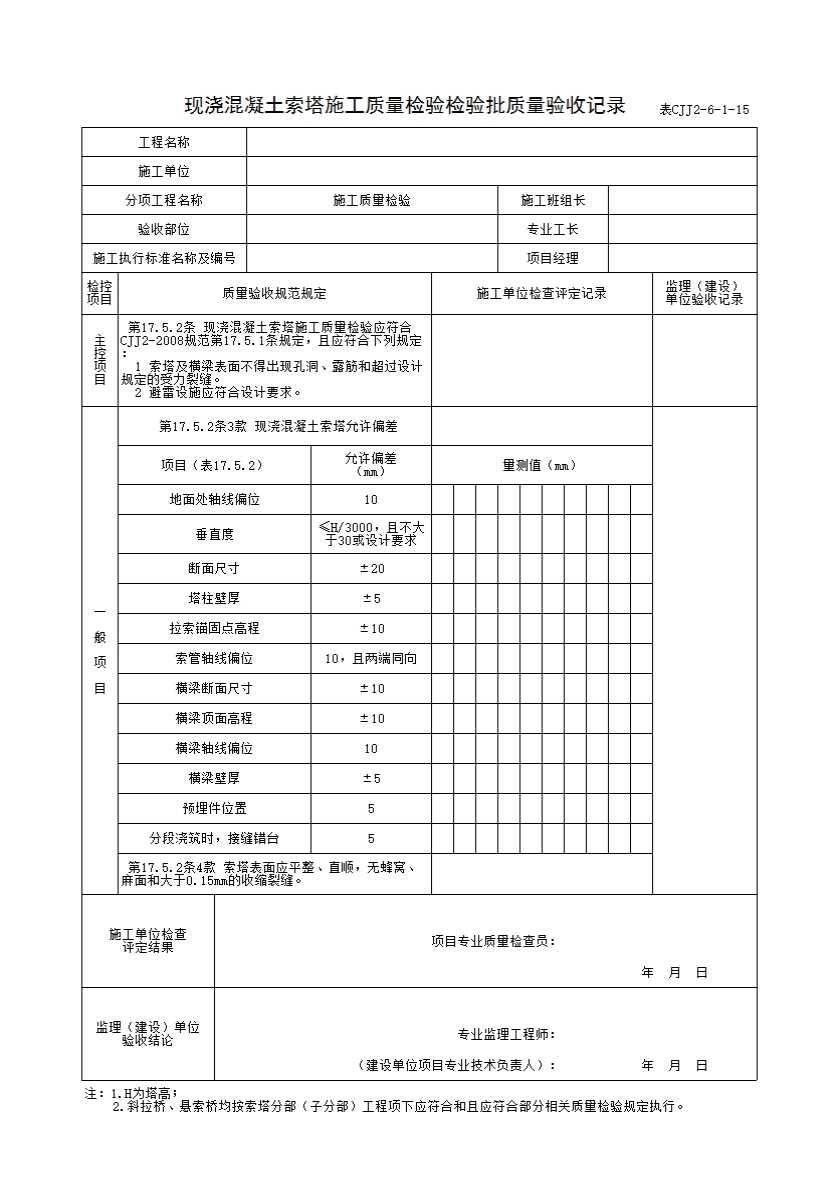

表CJJ2-6-1-15 现浇混凝土索塔施工质量检验检验批质量验收记录
一、主控项目
第17.5.2条第1款索塔及横梁表面不得 出现孔洞、露筋和超过设计规定的受力裂缝。
检查数量:全数检查。
检验方法:观察、用读数放大镜观测。
第17.5.2条第2款避雷设施应符 合设计要求。
检查数量:全数检查。
检验方法:观察、检查施工记录、用电气仪表检测。
二、一般项目
第17.5.2条第3款现浇混凝土索塔 允许偏差应符合表17. 5. 2的规定。
表17.5.2现浇混凝土索塔允许偏差
|
项目 |
允许偏差（mm） |
检验频率 |
检验方法 |
|
|
范围 |
点数 |
|||
|
地面处轴线偏位 |
10 |
每对索距 |
2 |
用经纬仪、钢尺量测，纵、横各1点 |
|
垂直度 |
H/ 3000,且不大30 ; 或设计要求 |
2 |
用经纬仪、钢尺量测，纵、横各1点 |
|
|
断面尺寸 |
±20 |
2 |
用钢尺量，纵、横各1点 |
|
|
塔柱壁厚 |
±5 |
1 |
用钢尺量，每段每侧面1处 |
|
|
拉索锚固点高程 |
±10 |
每索 |
1 |
用水准仪测量 |
|
索管轴线偏位 |
10，且两端同向 |
1 |
用经纬仪测量 |
|
|
横梁断面尺寸 |
±10 |
每根横梁 |
5 |
用钢尺量，端部、L/2和L/4各1点 |
|
横梁顶面高程 |
±10 |
4 |
用水准仪测量 |
|
|
横梁轴线偏位 |
10 |
5 |
用经纬仪，钢尺量测 |
|
|
横梁壁厚 |
±5 |
1 |
用钢尺量，每侧面1处(检查3～5个断面，取最大值) |
|
|
预埋件位置 |
5 |
2 |
用钢尺量 |
|
|
分段浇筑时，接缝塔台 |
5 |
每侧面，每接缝 |
1 |
用钢板尺和塞尺量 |
注：（1）H为塔高；
（2）L为横梁长度。
第17.5.2条第4款索塔表面应平整、直顺，无蜂窝、麻面和大于0. 15mm的收缩裂缝。
检查数量:全数检查。
检验方法:观察、用读数放大镜观测。
