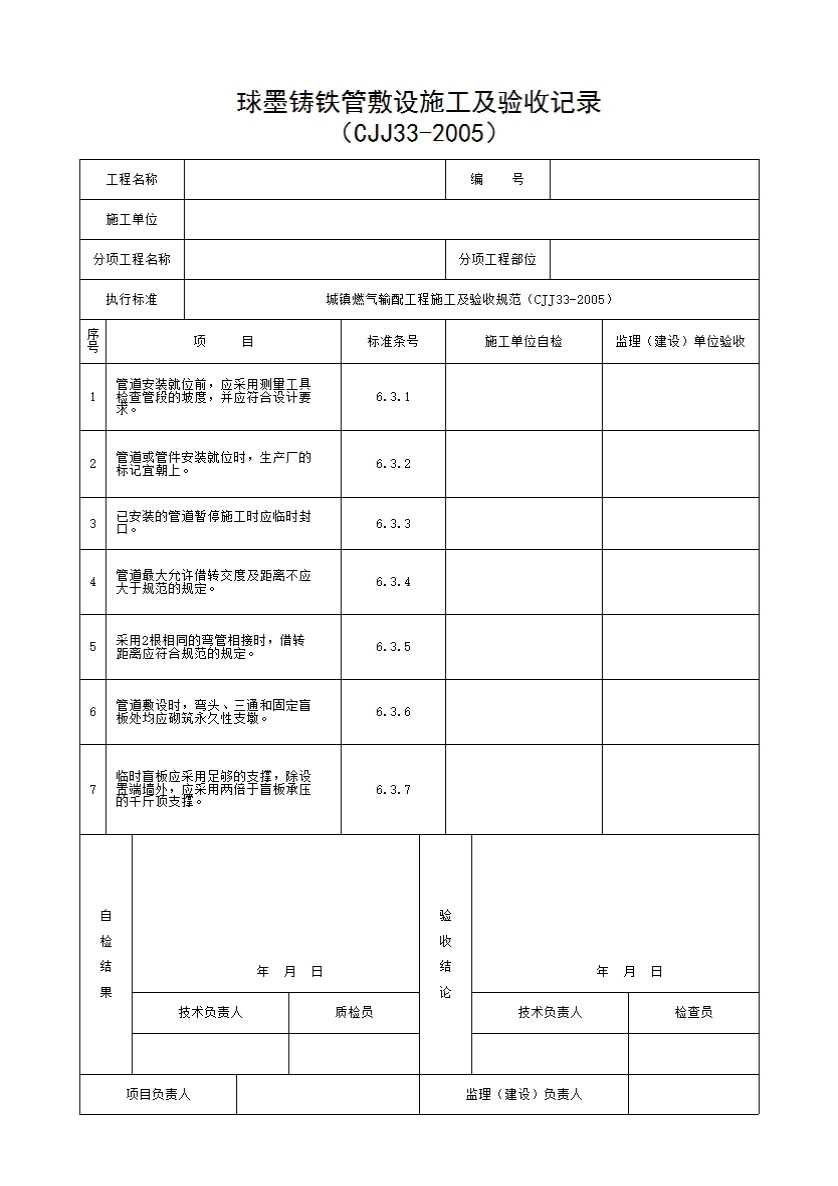

11 球墨铸铁管敷设施工及验收记录

填写规范


6.3.1管道安装就位前,应采用测量工具检查管段的坡度,并应符合设计要求。

6.3.2管道或管件安装就位时, 生产厂的标记宜朝上。

6.3.3已安装 的管道暂停施工时应临时封口。

6.3.4管道 最大允许借转角度及距离不应大于表6.3.4的规定。

6.3.4管道最大允许借转角度及距离

管道公称直径(mm)

80~ 100

150~ 200

250~ 300

350~ 600

平面借转角度(%)

3

2.5

2

1.5

竖直借转角度(°)

1.5

1.25

1

0.75

平面借转距离(mm)

310

260

210

160

竖向借转距离(mm)

150

130

100

80

注:上表适用于6m长规格的球墨铸铁管,采用其他规格的球累铸铁管时,可按产品说明书的要求执行。

6.3.5采用2根相同角度的弯管相接时,借转距离应符合表6.3.5的规定。

6.3.5弯管借转距离

管道公称直径(mm)

借转距离(mm)

90°

45°

22°30’

11°15

1根乙字管

80

592

405

195

124

200

100

592

405

195

124

200

150

742

465

226

124

250

200

943

524

258

162

250

250

995

525

259

162

300

300

1297

585

311

162

300

400

1400

704

343

162

400

500

1604

822

418

202

400

600

1855

941

478

242

-

700

2057

1060

539

243

-

6.3.6管道敷设时, 弯头、三通和固定盲板处均应砌筑永久性支墩。

6.3.7临时盲板应采用足够的支撑,除设置端墙外,应采用两倍于盲板承压的千斤顶支撑。
