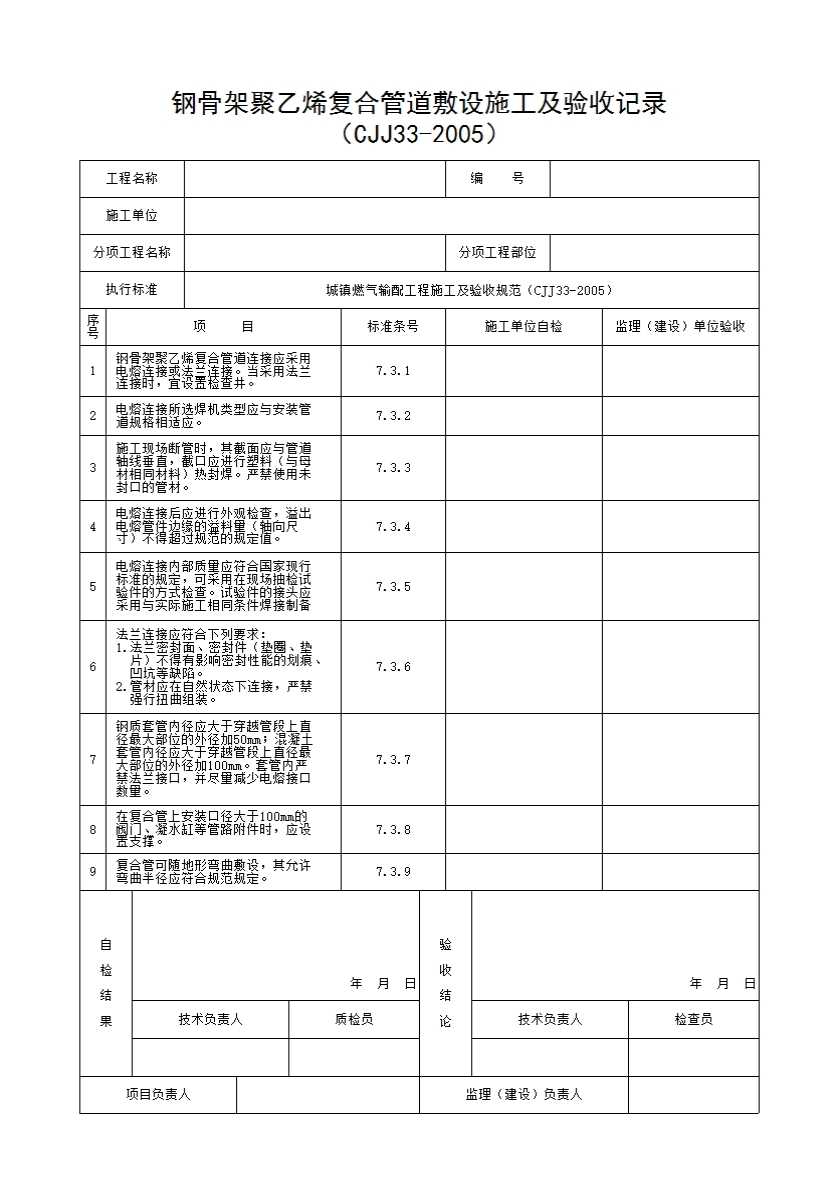

13 钢骨架聚乙烯复合管道敷设施工及验收记录

填写规范


7.3.1钢骨架聚乙烯复合管道 (以下简称复合管)连接应采用电熔连接或法兰连接。当采用法兰连接时,宜设置检查井。

7.3.2电熔 连接所选焊机类型应与安装管道规格相适应。

7.3.3施工现场断管时, 其截面应与管道轴线垂直,截口应进行塑料(与母材相同材料)热封焊。严禁使用未封口的管材。

7.3.4电熔连接后应进行外观检查,溢出电熔管件边缘的溢料量(轴向尺寸)不得超过表7.3.4规定值。

7.3.4电熔连接熔焊溢边量 (轴向尺寸)

管道公称直径(mm)

50~ 300

350~ 500

管道公称直径(mm)

10

15

7.3.5电熔连接内 部质量应符合国家现行标准《燃气用钢骨架聚乙烯塑料复合管件》CJ/T 126的规定,可采用在现场抽检试验件的方式检查。试验件的接头应采用与实际施工相同的条件焊接制备。

7.3.6法兰连接应符合下列要求:

1法兰密封面、密封件(垫圈、垫片)不得有影响密封性能的划痕、凹坑等缺陷。

2管材应在自然状态下连接,严禁强行扭曲组装。

7.3.7钢质套管内径应大于穿越管 段上直径最大部位的外径加50mm;混凝土套管内径应大于穿越管段上直径最大部位的外径加100mm。套管内严禁法兰接口,并尽量减少电熔接口数量。

7.3.8在复合管上安装口径大于100mm的阀门、凝水缸等管路附件时,应设置支撑。

7.3.9 复合管可随地形弯曲敷设,其允许弯曲半径应符合表7.3.9的规定。

7.3.9复合管道 允许弯曲半径(mm)

管道公称直径DN (mm)

允许弯曲半径

50~ 150

≥80DN

200 ~ 300

100DN

350~ 500

110DN
