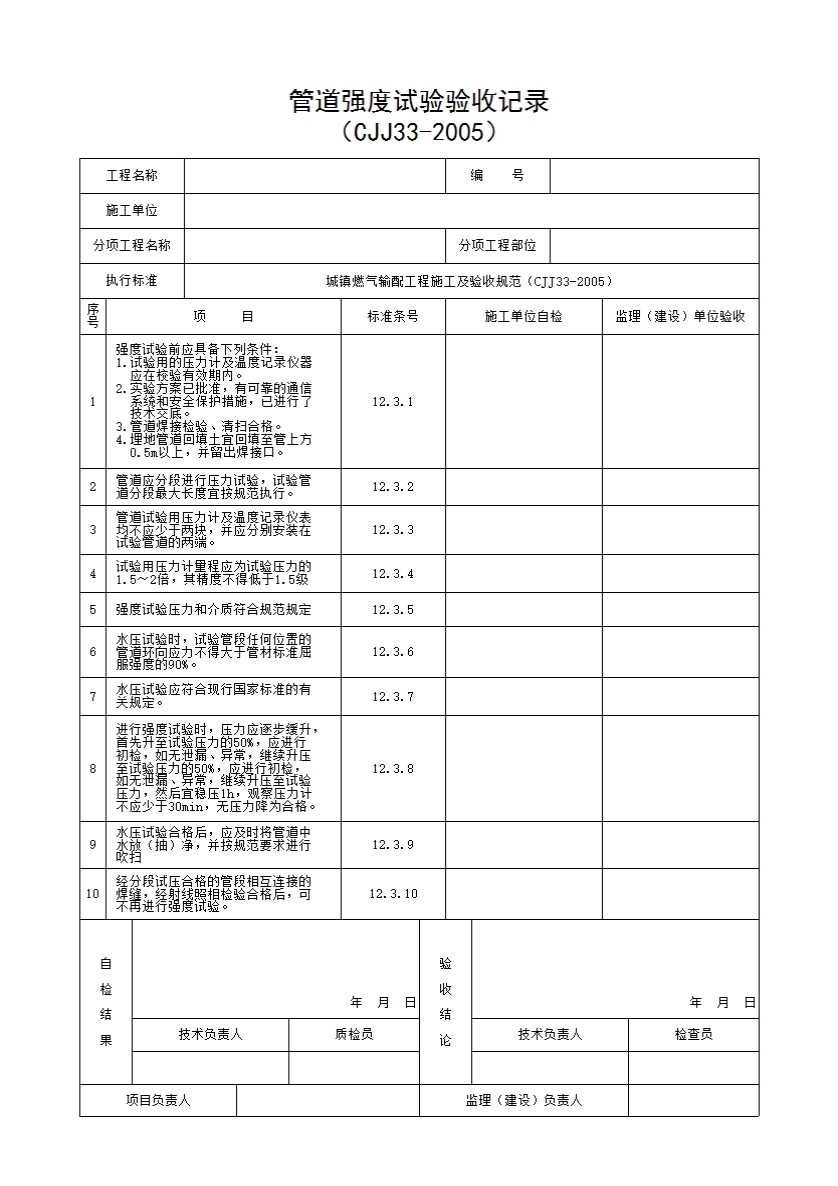

28 管道强度试验验收记录

填写规范


12.3.1强度 试验前应具备下列条件:

1试验用的压力计 及温度记录仪应在校验有效期内。

2试验方案已经批准, 有可靠的通信系统和安全保障措施,

已进行了技术交底。

3管道焊接检验、 清扫合格。

4埋地管道回填土宜回填至管上方0.5m以上,并留出焊接口。

12.3.2管道应分 段进行压力试验,试验管道分段最大长度宜按表12.3.2执行。

12.3.2管道试压分段最大长度

设计压力PN (MPa)

试验管段最大长度(m)

PN≤0.4

1000

0.4< PN≤1.6

5000

1.6< PN≤4.0

10000

12.3.3管道试验用压力计及温度记录仪表均不应少于两块,并应分别安装在试验管道的两端。

12.3.4试验用压力计的 量程应为试验压力的1.5~2倍,其精度不得低于1.5级。

12.3.5强度试验压力和介 质应符合表12.3.5的规定。

12.3.5强度试验压力和介质

管道类型

设计压力PN(MPa)

试验压力(MPa)

钢管

PN> 0.8

清洁水

1.5PN

PN≤0.8

压缩空气

1.5PN且0.4

球墨铸铁管

PN

1.5PN且0.4

钢骨架聚乙烯复合管

PN

1.5PN且0.4

聚乙烯管

PN (SDR11)

1.5PN且0.4

PN (SDR17.6)

1.5PN且0.2

12.3.6水压试验时,试验管段任何位置的管道环向应力不得大于管材标准屈服强度的90%。架空管道采用水压试验前,应核算管道及其支撑结构的强度,必要时应临时加固。试压宜在环境温度5C以上进行,否则应采取防冻措施。

12.3.7水压试验应符合现行国家标准《液体石油管道压力试验》GB/T 16805的有关规定。

12.3.8进行强度试验时, 压力应逐步缓升,首先升至试验压力的50%,应进行初检,如无泄漏、异常,继续升压至试验压力,然后宜稳压1h后,观察压力计不应少于30min,无压力降为合格。

12.3.9水压试验合格后,应及时将管道中的水放(抽)净,并按本规范第12.2节的要求进行吹扫。

12.3.10经分段 试压合格的管段相互连接的焊缝,经射线照相检验合格后,可不再进行强度试验。
