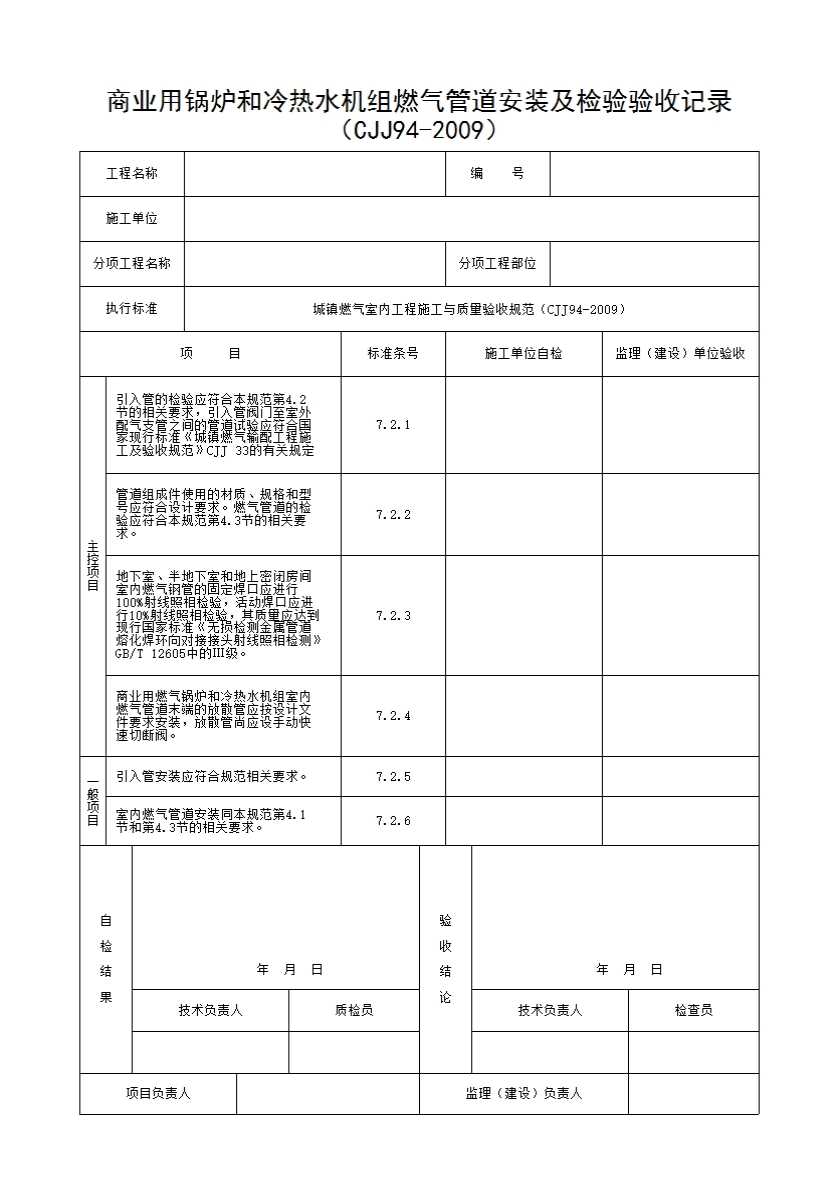

商业用锅炉和冷热水机组燃气管道安装及检验验收记录

填写规范


7.2.1 引入管的检验应符合本规范第4.2节的相关要求,引入管阀门至室外配气支管之间的管道试验应符合国家现行标准《城镇燃气输配工程施工及验收规范》CJJ 33的有关规定。
    检查数量:100%检查。
    检查方法:同本规范第4.2节的相关要求,严密性试验稳压24h,修正压力降符合《城镇燃气输配工程施工及验收规范》CJJ 33的规定。

7.2.2 管道组成件使用的材质、规格和型号应符合设计要求。燃气管道的检验应符合本规范第4.3节的相关要求。
    检查数量:100%检查。
    检查方法:查阅材质书、合格证,其余同本规范第4.3节相关要求。

7.2.3 地下室、半地下室和地上密闭房间室内燃气钢管的固定焊口应进行100%射线照相检验。活动焊口应进行10%射线照相检验,其质量应达到现行国家标准《无损检测金属管道熔化焊环向对接接头射线照相检测》GB/T 12605中的Ⅲ级。
    检查数量:100%检查。
    检查方法:外观检查、查阅无损探伤报告和设计文件。

7.2.4 商业用燃气锅炉和冷热水机组室内燃气管道末端的放散管应按设计文件要求安装,放散管尚应设手动快速切断阀。
    检查数量:100%检查。
    检查方法:目视检查和尺量检查。

一般项目

7.2.5 引入管安装应符合本规范第4.2节的相关要求。
    检查数量:100%检查。
    检查方法:应符合本规范第4.2节的要求。

7.2.6 室内燃气管道安装同本规范第4.1节和第4.3节的相关要求。
    检查数量:100%检查。
    检查方法:应符合本规范第4.1节和第4.3节的要求。
