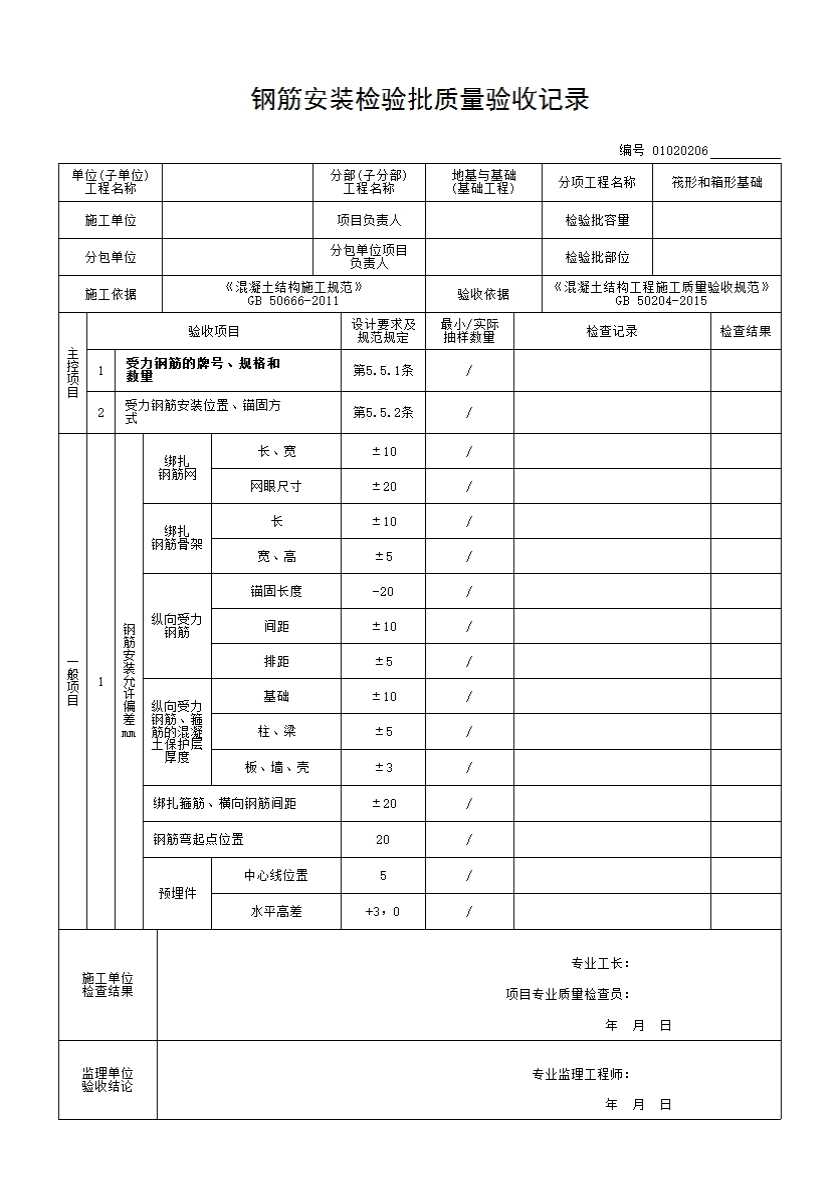

01020206_钢筋安装检验批质量验收记录

填写规范


主控项目

5.5.1 钢筋安装时,受力钢筋的牌号、规格和数量必须符合设计要求。
    检查数量:全数检查。
    检验方法:观察,尺量。

5.5.2 钢筋应安装牢固。受力钢筋的安装位置、锚固方式应符合设计要求。
    检查数量:全数检查。
    检验方法:观察,尺量。

一般项目

5.5.3 钢筋安装偏差及检验方法应符合表5.5.3的规定,受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。
    检查数量:在同一检验批内,对梁、柱和独立基础,应抽查构件数量的10%,且不应少于3件;对墙和板,应按有代表性的自然间抽查10%,且不应少于3间;对大空间结构,墙可按相邻轴线间高度5m左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不应少于3面。

5.5.3 钢筋安装允许偏差和检验方法

项目

允许偏差(mm

检验方法

绑扎

钢筋网

长、宽

±10

尺量

网眼尺寸

±20

尺量连续三档取最大偏差值

绑扎

钢筋骨架

±10

尺量

宽、高

±5

尺量

纵向受力

钢筋

锚固长度

-20

尺量

间距

±10

尺量两端、中间各一点取最大偏差值

排距

±5

纵向受力钢筋、箍筋的混凝土保护层厚度

基础

±10

尺量

柱、梁

±5

尺量

板、墙、壳

±3

尺量

绑扎箍筋、横向钢筋间距

±20

尺量连续三档取最大偏差值

钢筋弯起点位置

20

尺量

预埋件

中心线位置

5

尺量

水平高差

+3,0

塞尺量测

    注:检查中心线位置时,沿纵、横两个方向量测,并取其中偏差的较大值。
