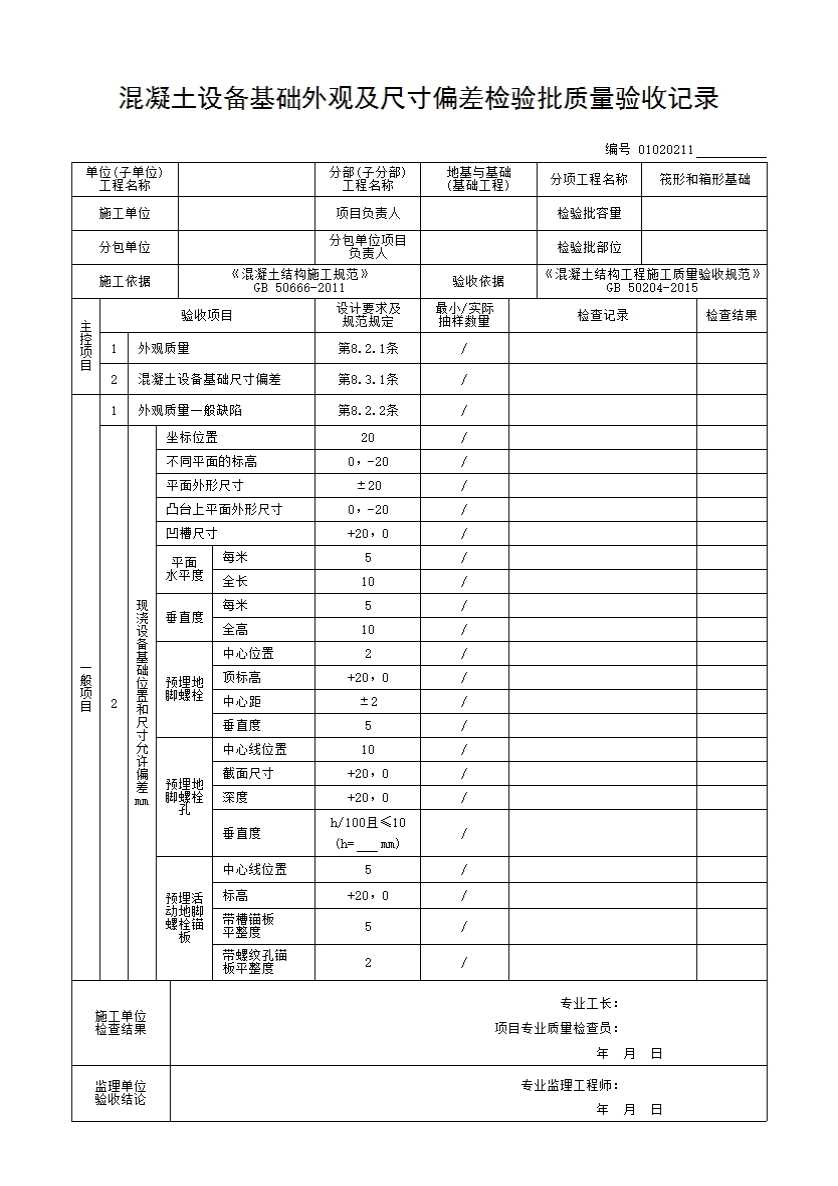

01020211_混凝土设备基础外观及尺寸偏差检验批质量验收记录
主控项目
8．2．1 现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理单位认可后进行处理；对裂缝或连接部位的严重缺陷及其他影响结构安全的严重缺陷，技术处理方案尚应经设计单位认可。对经处理的部位应重新验收。
检查数量：全数检查。
检验方法：观察，检查处理记录。
8．3．1 现浇结构不应有影响结构性能或使用功能的尺寸偏差；混凝土设备基础不应有影响结构性能和设备安装的尺寸偏差。
对超过尺寸允许偏差且影响结构性能和安装、使用功能的部位，应由施工单位提出技术处理方案，经监理、设计单位认可后进行处理。对经处理的部位应重新验收。
检查数量：全数检查。
检验方法：量测，检查处理记录。
一般项目
8．2．2 现浇结构的外观质量不应有一般缺陷。
对已经出现的一般缺陷，应由施工单位按技术处理方案进行处理。对经处理的部位应重新验收。
检查数量：全数检查。
检验方法：观察，检查处理记录。
8．3．3 现浇设备基础的位置和尺寸应符合设计和设备安装的要求。其位置和尺寸偏差及检验方法应符合表8．3．3的规定。
检查数量：全数检查。
表8．3．3 现浇设备基础位置和尺寸允许偏差及检验方法
|
项目 |
允许偏差（mm） |
检验方法 |
|
|
坐标位置 |
20 |
经纬仪及尺量 |
|
|
不同平面的标高 |
0，-20 |
水准仪或拉线、尺量 |
|
|
平面外形尺寸 |
±20 |
尺量 |
|
|
凸台上平面外形尺寸 |
0，-20 |
尺量 |
|
|
凹槽尺寸 |
+20，0 |
尺量 |
|
|
平面 水平度 |
每米 |
5 |
水平尺、塞尺量测 |
|
全长 |
10 |
水准仪或拉线、尺量 |
|
|
垂直度 |
每米 |
5 |
经纬仪或吊线、尺量 |
|
全高 |
10 |
经纬仪或吊线、尺量 |
|
|
预埋地脚螺栓 |
中心位置 |
2 |
尺量 |
|
顶标高 |
+20，0 |
水准仪或拉线、尺量 |
|
|
中心距 |
±2 |
尺量 |
|
|
垂直度 |
5 |
吊线、尺量 |
|
|
预埋地脚螺栓孔 |
中心线位置 |
10 |
尺量 |
|
截面尺寸 |
+20，0 |
尺量 |
|
|
深度 |
+20，0 |
尺量 |
|
|
垂直度 |
h/100且≤10 |
吊线、尺量 |
|
|
预埋活动地脚螺栓锚板 |
中心线位置 |
5 |
尺量 |
|
标高 |
+20，0 |
水准仪或拉线、尺量 |
|
|
带槽锚板平整度 |
5 |
直尺、塞尺量测 |
|
|
带螺纹孔锚板平整度 |
2 |
直尺、塞尺量测 |
|
注：1 检查坐标、中心线位置时，应沿纵、横两个方向测量，并取其中偏差的较大值。
2 h为预埋地脚螺栓孔孔深，单位为mm。
