01030401_地下连续墙支护检验批质量验收记录

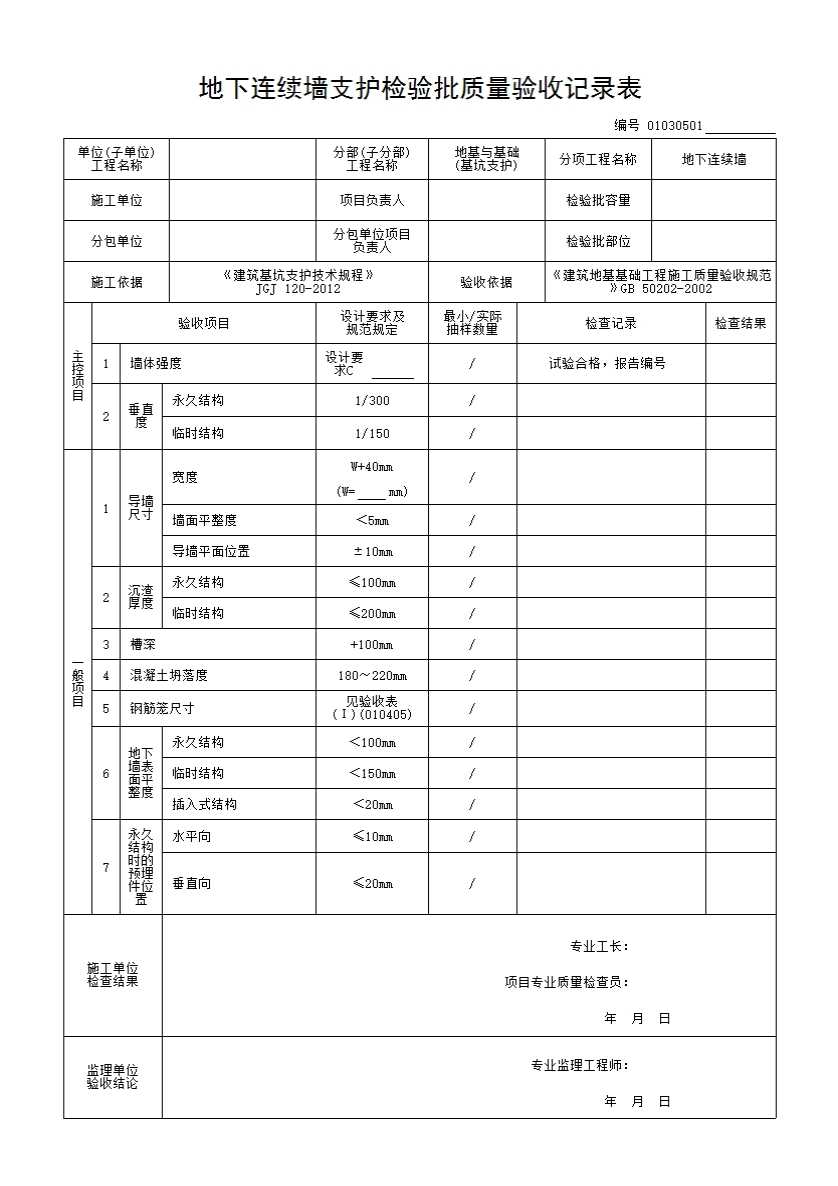

地下连续墙支护检验批质量验收记录

一、检验批划分

按施工段、变形缝划分；对于工程量较少的分项工程可统一划分为一个验收批。

二、主控项目、一般项目

7.6.1 地下连续墙均应设置导墙,导墙形式有预制及现浇两种,现浇导墙形状有“L”型或倒“L”型,可根据不同土质选用。

7.6.2 地下墙施工前宜先试成槽,以检验泥浆的配比、成槽机的选型并可复核地质资料。

7.6.3 作为永久结构的地下连续墙,其抗渗质量标准可按现行国家标准《地下防水工程施工质量验收规范》GB 50208执行。

7.6.4 地下墙槽段间的连接接头形式,应根据地下墙的使用要求选用,且应考虑施工单位的经验,无论选用何种接头,在浇注混凝土前,接头处必须刷洗干净,不留任何泥砂或污物。

7.6.5 地下墙与地下室结构顶板、楼板、底板及梁之间连接可预埋钢筋或接驳器(锥螺纹或直螺纹),对接驳器也应按原材料检验要求,抽样复验。数量每500套为-一个检验批,每批应抽查3件，复验内容为外观、尺寸、抗拉试验等。

7.6.6 施工前应检验进场的钢材.电焊条。已完工的导墙应检查其净空尺寸,墙面平整度与垂直度。检查泥浆用的仪器、泥浆循环系统应完好。地下连续墙应用商品混凝土。

7.6.7 施工中应检查成槽的垂直度、槽底的淤积物厚度、泥浆比重、钢筋笼尺寸、浇注导管位置、混凝土上升速度、浇注面标高、地下墒连接面的清洗程度、商品混凝土的坍落度、锁口管或接头箱的拔出时间及速度等。

7.6.8 成槽结束后应对成槽的宽度、深度及倾斜度进行检验,重要结构每段槽段都应检查,一般结构可抽查总槽段数的20%,每槽段应抽查1个段面。

7.6.9 永久性结构的地下墙,在钢筋笼沉放后,应做二次清孔,沉渣厚度应符合要求。

7.6.10 每50m3地下墙应做1组试件,每幅槽段不得少于1组，在强度满足设计要求后方可开挖土方。

7.6.11作为永久性结构的地下连续墙,土方开挖后应进行逐段检查,钢筋混凝土底板也应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定。
7.6.12地下墙的钢筋笼检验标准应符合本规范表5.6.4-1的规定。其他标准应符合表7.6.12的规定。

表7.6.12地下墙质量检验标准
