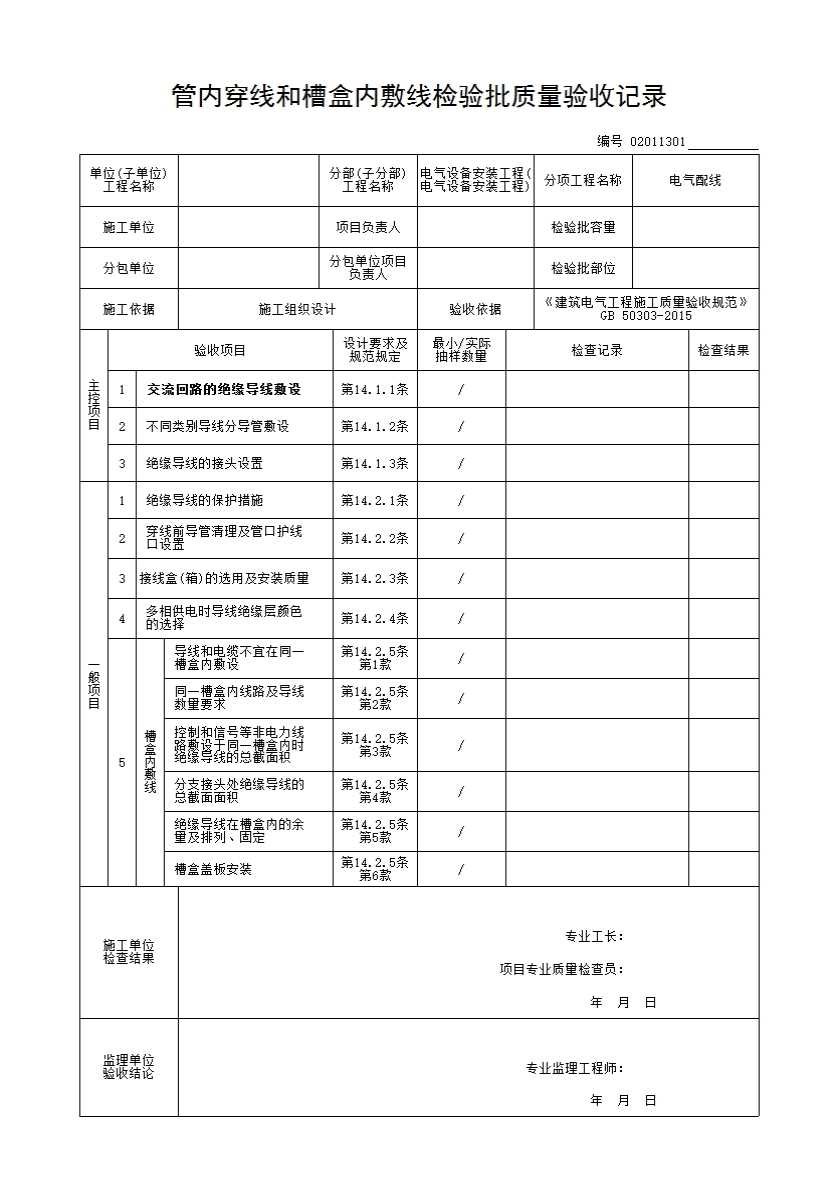

主控项目

14．1．1 同一交流回路的绝缘导线不应敷设于不同的金属槽盒内或穿于不同金属导管内。

    检查数量：按每个检验批的配线总回路数抽查20％，且不得少于1个回路。

    检查方法：观察检查。

14．1．2 除设计要求以外，不同回路、不同电压等级和交流与直流线路的绝缘导线不应穿于同一导管内。

    检查数量：按每个检验批的配线总回路数抽查20％，且不得少于1个回路。

    检查方法：观察检查。

14．1．3 绝缘导线接头应设置在专用接线盒(箱)或器具内，不得设置在导管和槽盒内，盒(箱)的设置位置应便于检修。

    检查数量：按每个检验批的配线回路总数抽查10％，且不得少于1个回路。

    检查方法：观察检查并用尺量检查。

一般项目

14．2．1 除塑料护套线外，绝缘导线应采取导管或槽盒保护，不可外露明敷。

    检查数量：按每个检验批的绝缘导线配线回路数抽查10％，且不得少于1个回路。

    检查方法：观察检查。

14．2．2 绝缘导线穿管前，应清除管内杂物和积水，绝缘导线穿入导管的管口在穿线前应装设护线口。

    检查数量：按每个检验批的绝缘导线穿管数抽查10％，且不得少于1根导管。

    检查方法：施工中观察检查。

14．2．3 与槽盒连接的接线盒(箱)应选用明装盒(箱)；配线工程完成后，盒(箱)盖板应齐全、完好。

    检查数量：全数检查。

    检查方法：观察检查。

14．2．4 当采用多相供电时，同一建(构)筑物的绝缘导线绝缘层颜色应一致。

    检查数量：按每个检验批的绝缘导线配线总回路数抽查10％，且不得少于1个回路。

    检查方法：观察检查。

14．2．5 槽盒内敷线应符合下列规定：

    1 同一槽盒内不宜同时敷设绝缘导线和电缆。

    2 同一路径无防干扰要求的线路，可敷设于同一槽盒内；槽盒内的绝缘导线总截面积(包括外护套)不应超过槽盒内截面积的40％，且载流导体不宜超过30根。

    3 当控制和信号等非电力线路敷设于同一槽盒内时，绝缘导线的总截面积不应超过槽盒内截面积的50％。

    4 分支接头处绝缘导线的总截面面积(包括外护层)不应大于该点盒(箱)内截面面积的75％。

    5 绝缘导线在槽盒内应留有一定余量，并应按回路分段绑扎，绑扎点间距不应大于1．5m；当垂直或大于45°倾斜敷设时，应将绝缘导线分段固定在槽盒内的专用部件上，每段至少应有一个固定点；当直线段长度大于3．2m时，其固定点间距不应大于1．6m；槽盒内导线排列应整齐、有序。

    6 敷线完成后，槽盒盖板应复位，盖板应齐全、平整、牢固。

    检查数量：按每个检验批的槽盒总长度抽查10％，且不得少于1m。

    检查方法：观察检查并用尺量检查。
