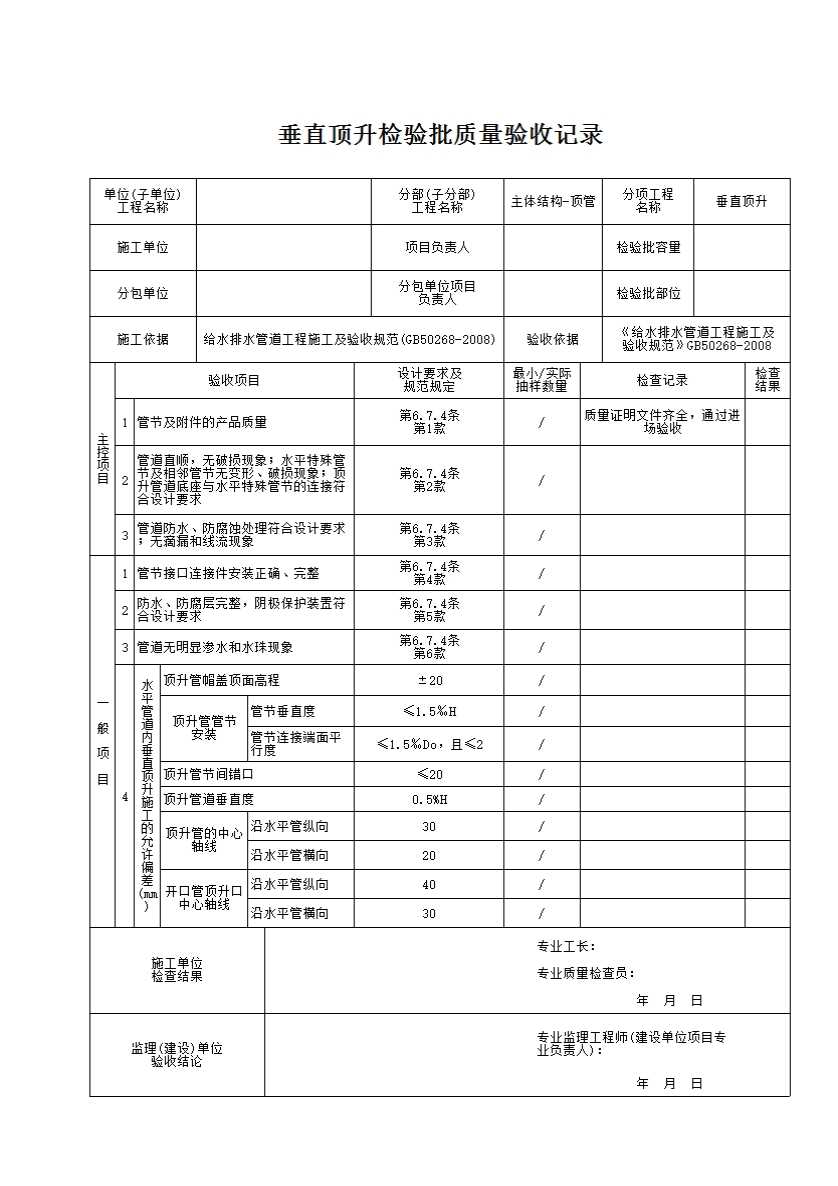

垂直顶升检验批质量验收记录
垂直顶升检验批质量验收记录
6．7．4 垂直顶升管道应符合下列规定：
一、主控项目
1.管节及附件的产品质量应符合国家相关标准的规定和设计要求；
检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2.管道直顺，无破损现象；水平特殊管节及相邻管节无变形、破损现象；顶升管道底座与水平特殊管节的连接符合设计要求；
检查方法：逐个观察，检查施工记录。
3.管道防水、防腐蚀处理符合设计要求；无滴漏和线流现象；
检查方法：逐个观察；检查施工记录，渗漏水程度检查按本规范附录F第F．0．3条执行。
二、一般项目
4.管节接口连接件安装正确、完整；
检查方法：逐个观察；检查施工记录。
5.防水、防腐层完整，阴极保护装置符合设计要求；
检查方法：逐个观察，检查防水、防腐材料技术资料、施工记录。
6.管道无明显渗水和水珠现象；
检查方法：按本规范附录F第F．0．3条的规定逐节观察。
7.水平管道内垂直顶升施工的允许偏差应符合表6．7．4的规定。
表6．7．4水平管道内垂直顶升施工的允许偏差
|
检查项目 |
允许偏差（mm） |
检查数量 |
检查方法 |
|||
|
范围 |
点数 |
|||||
|
1 |
顶升管帽盖顶断高程 |
±20 |
每根 |
1点 |
用水准仪测量 |
|
|
2 |
顶升管管节安装 |
管节垂直度 |
≤1.5‰H |
每节 |
各1点 |
用垂线量 |
|
管节连接端面平行度 |
≤1.5‰D。且≤2 |
用钢尺、角尺等量测 |
||||
|
3 |
顶升管节间错口 |
≤20 |
用钢尺量测 |
|||
|
4 |
顶升管道垂直度 |
1.5%H |
每根 |
1点 |
用垂线量 |
|
|
5 |
顶升管的中心轴线 |
沿水平管纵向 |
30 |
顶头、底座管节 |
各1点 |
用经纬仪测量 或钢尺量测 |
|
沿水平管横向 |
20 |
|||||
|
6 |
开口管顶升口中心轴线 |
沿水平管纵向 |
40 |
每处 |
1点 |
|
|
沿水平管横向 |
30 |
|||||
注：H为垂直顶升管总长度(mm);D。为垂直顶升管外径(mm)。
