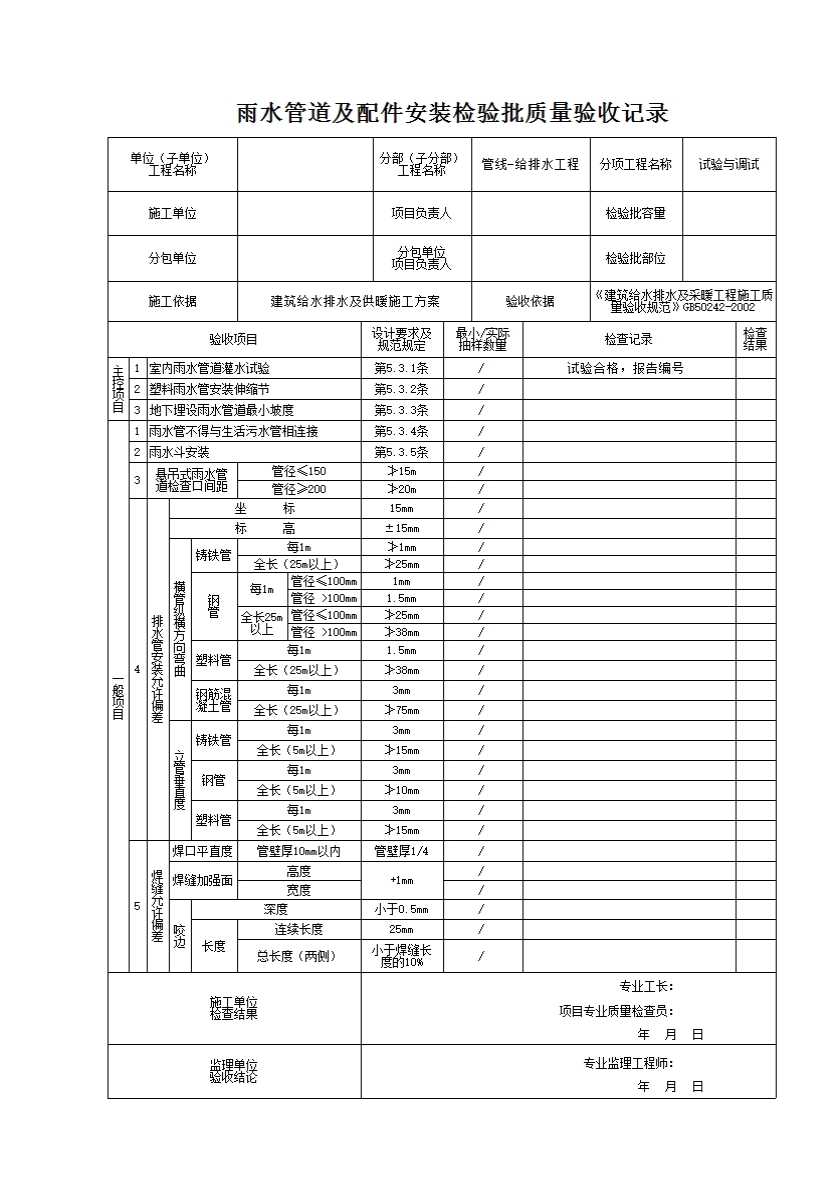

雨水管道及配件安装检验批质量验收记录(试验与调试)
雨水管道及配件安装检验批质量验收记录
一、检验批划分
按设计系统、楼层、施工段或分部分项划为检验批。
二、主控项目
5.3.1 安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
检验方法:灌水试验持续1h，不渗不漏。
5.3.2 雨水管道如采用塑料管，其伸缩节安装应符合设计要求。
检验方法:对照图纸检查。
5.3.3 悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合表5.3.3的规定。
表5.3.3地下埋设雨水排水管道的最小坡度
|
项次 |
管径(mm) |
最小坡度(‰) |
|
1 |
50 |
20 |
|
2 |
75 |
15 |
|
3 |
100 |
8 |
|
4 |
125 |
6 |
|
5 |
150 |
5 |
|
6 |
200～400 |
4 |
检验方法:水平尺、拉线尺量检查。
三、一般项目
5.3.4 雨水管道不得与生活污水管道相连接。检验方法:观察检查。
5.3.5 雨水斗管的连接应固定在屋面承重结构上。雨水斗边缘与屋面相连处应严密不漏。连接管管径当设计无要求时，不得小于100mm。检验方法:观察和尺量检查。
5.3.6 悬吊式雨水管道的检查口或带法兰堵口的三通的间距不得大于表5.3.6的规定。
表5.3.6悬吊管检查口间距
|
项次 |
悬吊管直径(mm) |
检查口间距(m) |
|
1 |
≤150 |
≯15 |
|
2 |
≥200 |
≯20 |
检验方法:拉线、尺量检查。
5.3.7 雨水管道安装的允许偏差应符合本规范表5.2.16的规定。
表5.2.16室内排水和雨水管道安装的允许偏差和检验方法
|
项次 |
项目 |
允许偏差(mm) |
检验方法 |
|||
|
1 |
坐标 |
15 |
用水准仪(水平尺)、直尺、拉线和尺量检查 |
|||
|
2 |
标高 |
±15 |
||||
|
3 |
横管纵横方向弯曲 |
铸铁管 |
每1m |
≯l |
||
|
全长(25m以上) |
≯25 |
|||||
|
钢管 |
每1m |
管径小于或等于100mm |
1 |
|||
|
管径大于100mm |
1.5 |
|||||
|
全长(25m以上) |
管径小于或等于100mm |
≯25 |
||||
|
管径大于100mm |
≯308 |
|||||
|
塑料管 |
每1m |
1.5 |
||||
|
全长(25m以上) |
≯38 |
|||||
|
钢筋混凝土管、混凝土管 |
每1m |
3 |
||||
|
全长(25m以上) |
≯75 |
|||||
|
4 |
立管垂直度 |
铸铁管 |
每1m |
3 |
吊线和尺量检 查 |
|
|
全长(5m以上) |
≯15 |
|||||
|
钢管 |
每1m |
3 |
||||
|
全长(5m以上) |
≯10 |
|||||
|
塑料管 |
每1m |
3 |
||||
|
全长(5m以上) |
≯15 |
|||||
5.3.8 雨水钢管管道焊接的焊口允许偏差应符合表5.3.8的规定。
表5.3.8钢管管道焊口允许偏差和检验方法
|
项次 |
项目 |
允许偏差 |
检验方法 |
||
|
1 |
焊口平直度 |
管壁厚10mm 以内 |
管壁厚1／4 |
焊接检验尺和游标卡尺检查 |
|
|
2 |
焊缝加强面 |
高度 |
+1mm |
||
|
宽度 |
|||||
|
3 |
咬边 |
深度 |
小于0.5mm |
直尺检查 |
|
|
长度 |
连续长度 |
25mm |
|||
|
总长度(两侧) |
小于焊缝长度的10％ |
||||
