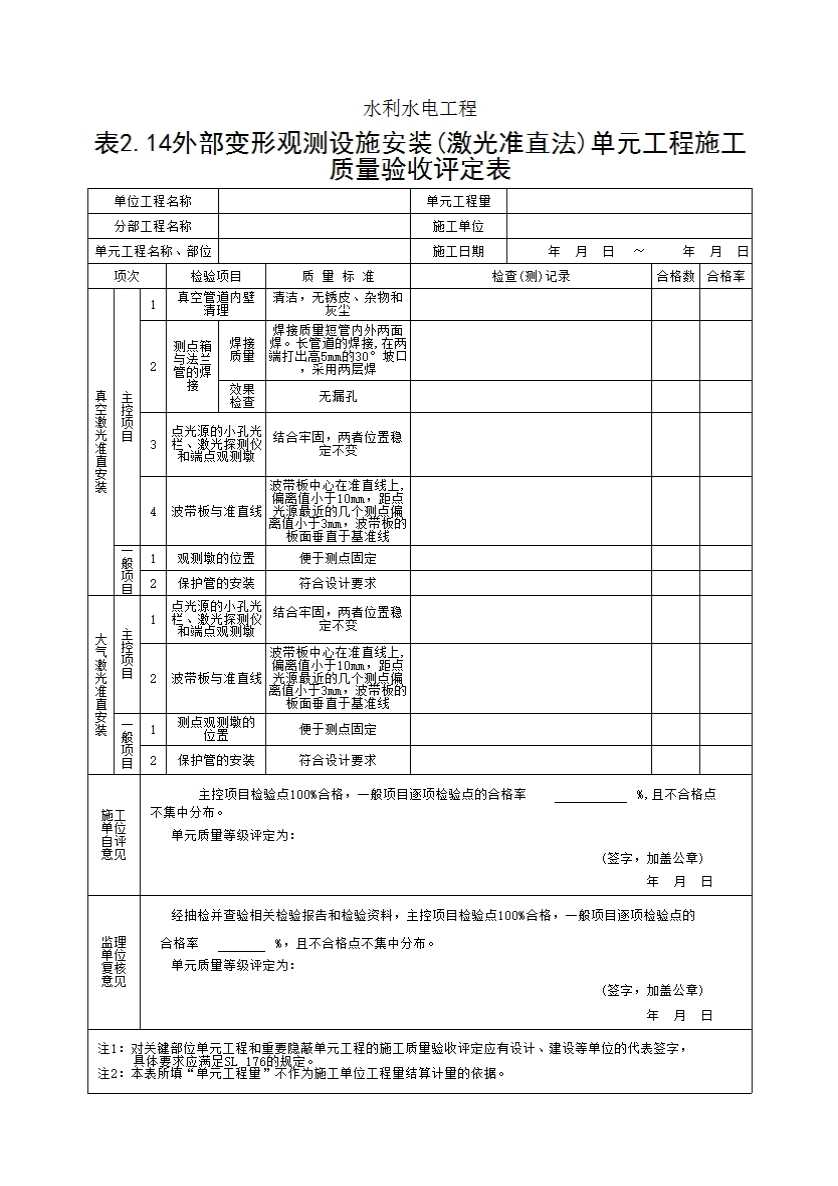

表2.14 外部变形观测设施安装（激光准直法）单元工程施工质量验收评定表
表2.14外部变形观测设施安装(激光准直法)单元工程施工质量验收评定表

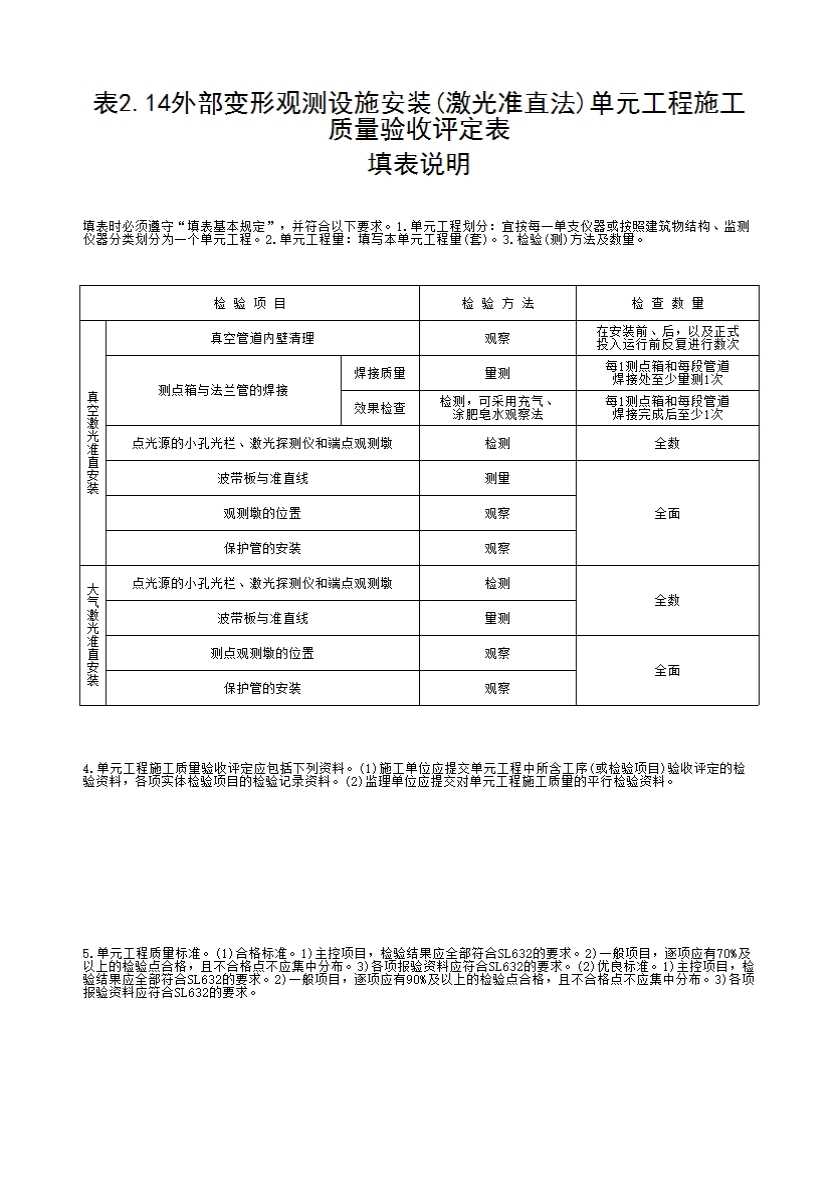

填表说明
填表时必须遵守“填表基本规定”，并符合以下要求。1.单元工程划分：宜按每一单支仪器或按照建筑物结构、监测仪器分类划分为一个单元工程。2.单元工程量：填写本单元工程量(套)。3.检验(测)方法及数量。
|
检 验 项 目 |
检 验 方 法 |
检 查 数 量 |
||
|
真空激光准直安装 |
真空管道内壁清理 |
观察 |
在安装前、后，以及正式投入运行前反复进行数次 |
|
|
测点箱与法兰管的焊接 |
焊接质量 |
量测 |
每1测点箱和每段管道焊接处至少量测1次 |
|
|
效果检查 |
检测，可采用充气、涂肥皂水观察法 |
每1测点箱和每段管道焊接完成后至少1次 |
||
|
点光源的小孔光栏、激光探测仪和端点观测墩 |
检测 |
全数 |
||
|
波带板与准直线 |
测量 |
全面 |
||
|
观测墩的位置 |
观察 |
|||
|
保护管的安装 |
观察 |
|||
|
大气激光准直安装 |
点光源的小孔光栏、激光探测仪和端点观测墩 |
检测 |
全数 |
|
|
波带板与准直线 |
量测 |
|||
|
测点观测墩的位置 |
观察 |
全面 |
||
|
保护管的安装 |
观察 |
|||
4.单元工程施工质量验收评定应包括下列资料。(1)施工单位应提交单元工程中所含工序(或检验项目)验收评定的检验资料，各项实体检验项目的检验记录资料。(2)监理单位应提交对单元工程施工质量的平行检验资料。
5.单元工程质量标准。(1)合格标准。1)主控项目，检验结果应全部符合SL632的要求。2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中分布。3)各项报验资料应符合SL632的要求。(2)优良标准。1)主控项目，检验结果应全部符合SL632的要求。2)一般项目，逐项应有90%及以上的检验点合格，且不合格点不应集中分布。3)各项报验资料应符合SL632的要求。
