010204(Ⅴ) 钢零部件加工检验批质量验收记录

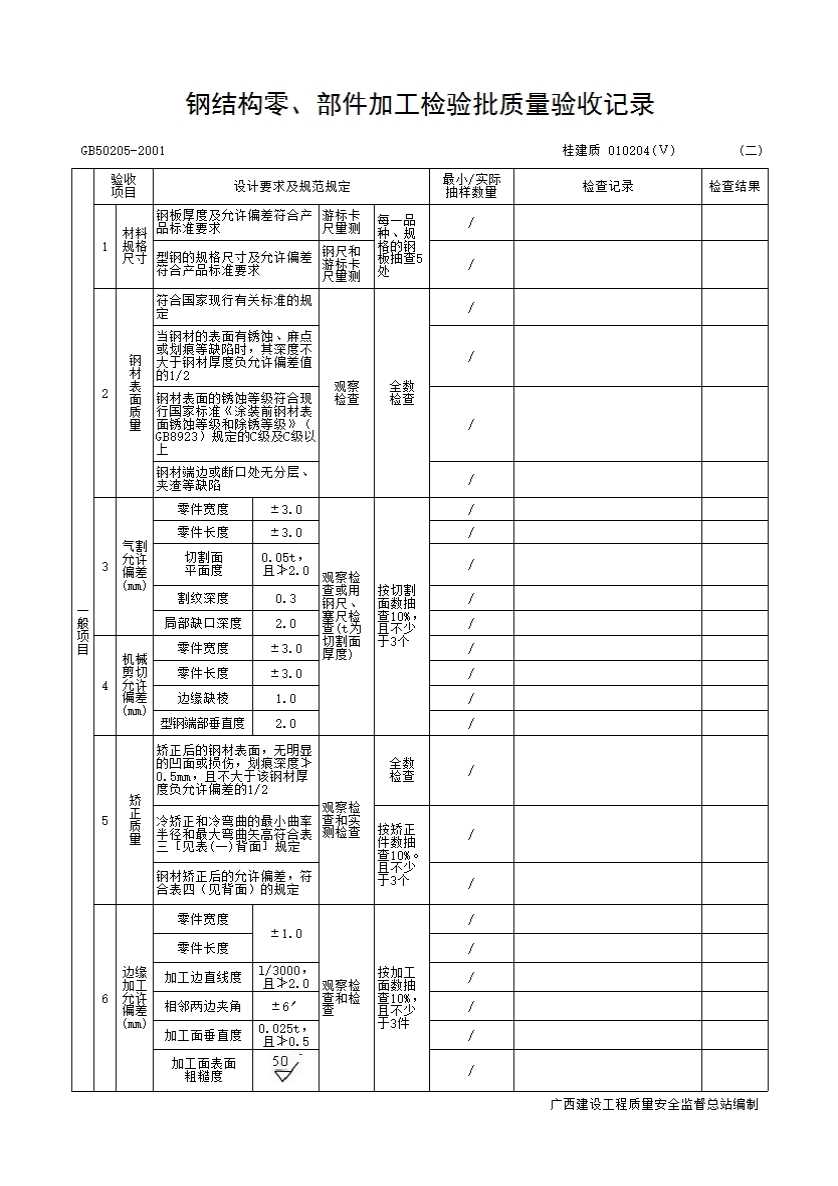

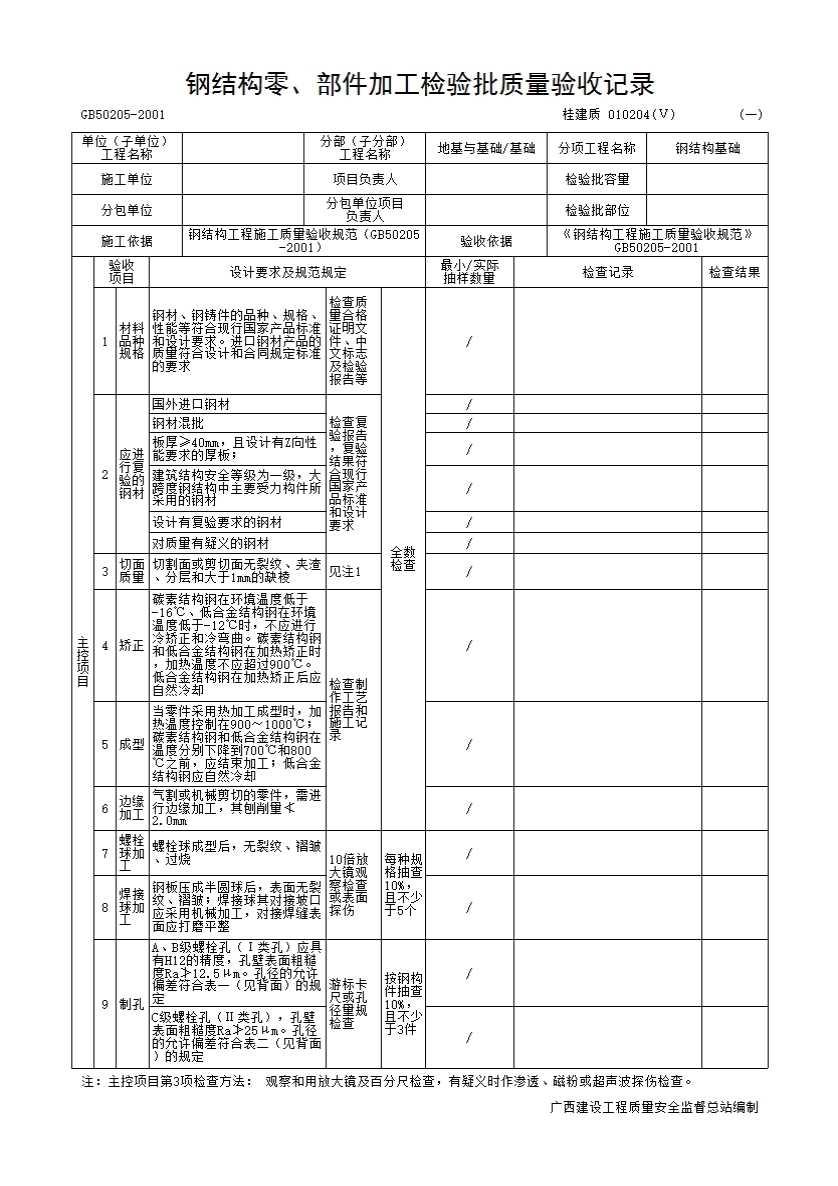

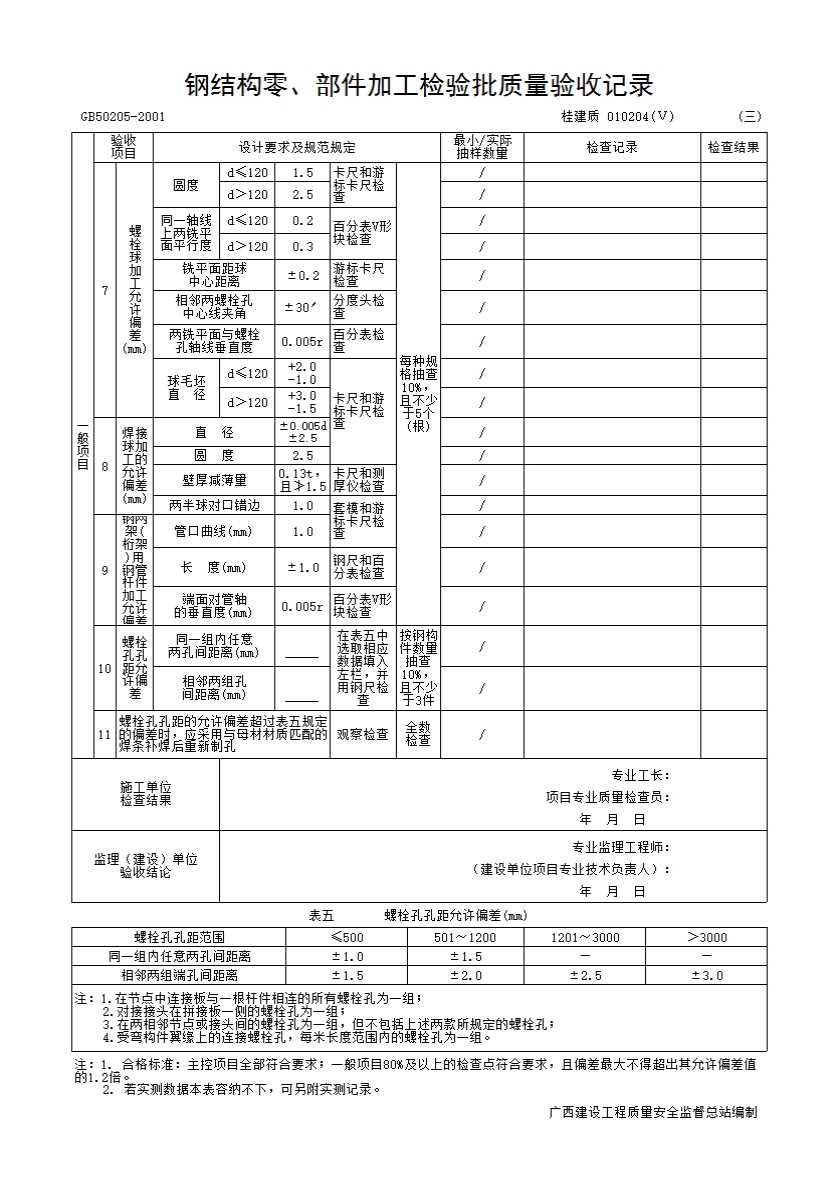

钢结构零、部件加工检验批质量验收记录
GB50205-2001 桂建质010204(V)
表一 A、B级螺栓孔径的允许偏差（mm)
|
序号 |
螺栓公称直径、 螺栓孔直径 |
螺栓公称直径允许偏差 |
螺栓孔直径允许偏差 |
|
1 |
10 〜18 |
0.00，-0.21 |
+0.18，0. 00 |
|
2 |
18 〜30 |
0.00，-0.21 |
+0.21，0.00 |
|
3 |
30〜50 |
0.00，-0.25 |
+0. 25，0. 00 |
表二 C级螺栓孔的允许偏差（mm)
|
项目 |
允许偏差 |
|
直径 |
+1.0，0. 0 |
|
圆度 |
2.0 |
|
垂直度 |
0.03t，且 ≯2.0 |
表三 冷矫正和冷弯曲的最小曲率半径和最大弯曲矢高
|
钢材类别 |
图例 |
对应轴 |
矫正 |
弯曲 |
||
|
r |
f |
r |
f |
|||
|
钢板扁钢 |
|
x-x |
50t |
|
25t |
|
|
y-y（仅对扁钢轴线） |
100b |
|
50b |
|
||
|
角钢 |
|
x-x |
90b |
|
45b |
|
|
槽钢 |
|
x-x |
50h |
|
25h |
|
|
y-y |
9b |
|
45b |
|
||
|
工字钢 |
|
x-x |
50h |
|
25h |
|
|
y-y |
50b |
|
25b |
|
||
|
注：r为曲率半径；f为弯曲矢高；l为弯曲弦长；t为钢板厚度 |
||||||
表四 钢材矫正后的允许偏差
|
项目 |
允许偏差△ |
图例 |
|
|
钢板的局部平面度 |
t≤14mm |
1.5mm |
|
|
t＞14mm |
1.0mm |
||
|
型钢弯曲矢高 |
l/1000且不应大于5.0 |
|
|
|
角钢肢的垂直度 |
b/100双肢栓接角钢的角度不得大于90° |
|
|
|
槽钢翼缘对腹板的垂直度 |
b/80 |
|
|
|
工字钢、H型钢翼缘、对腹板的垂直度 |
b/100且不大于2.0 |
|
|
广西建设工程质量安全监督总站编制
