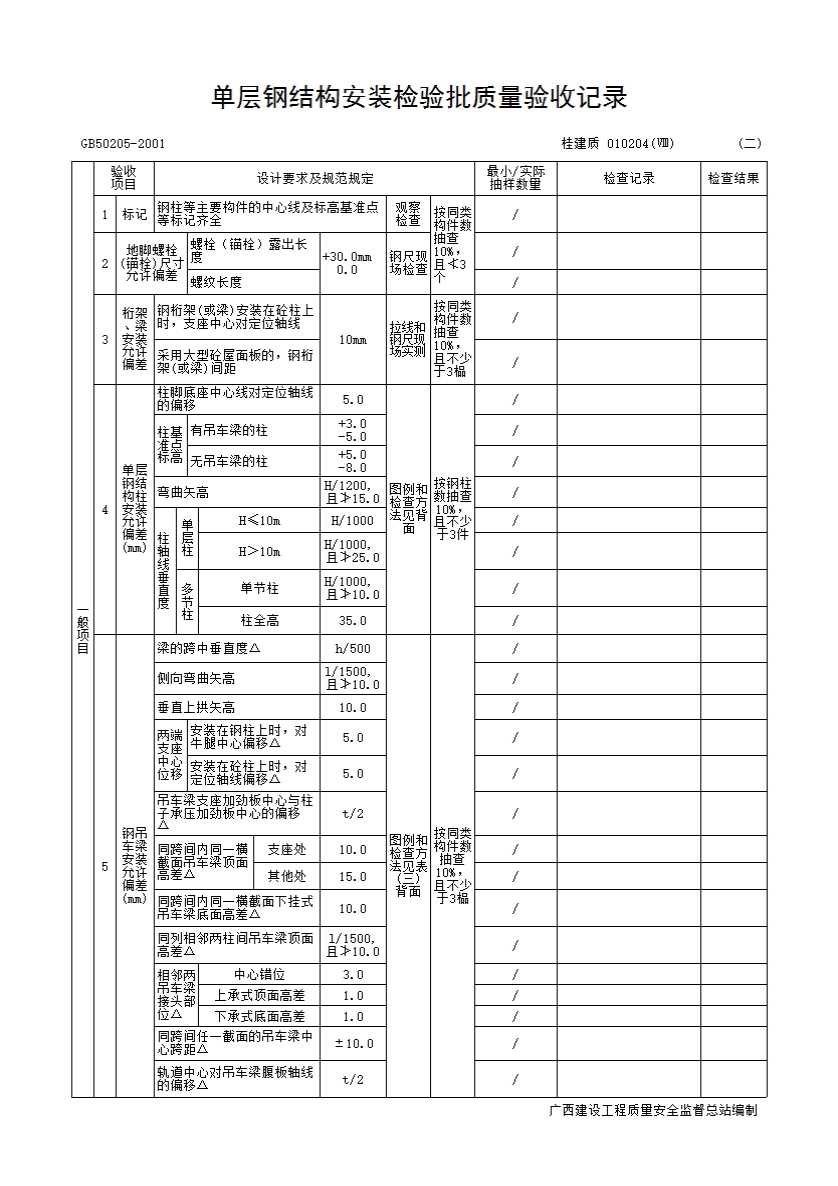

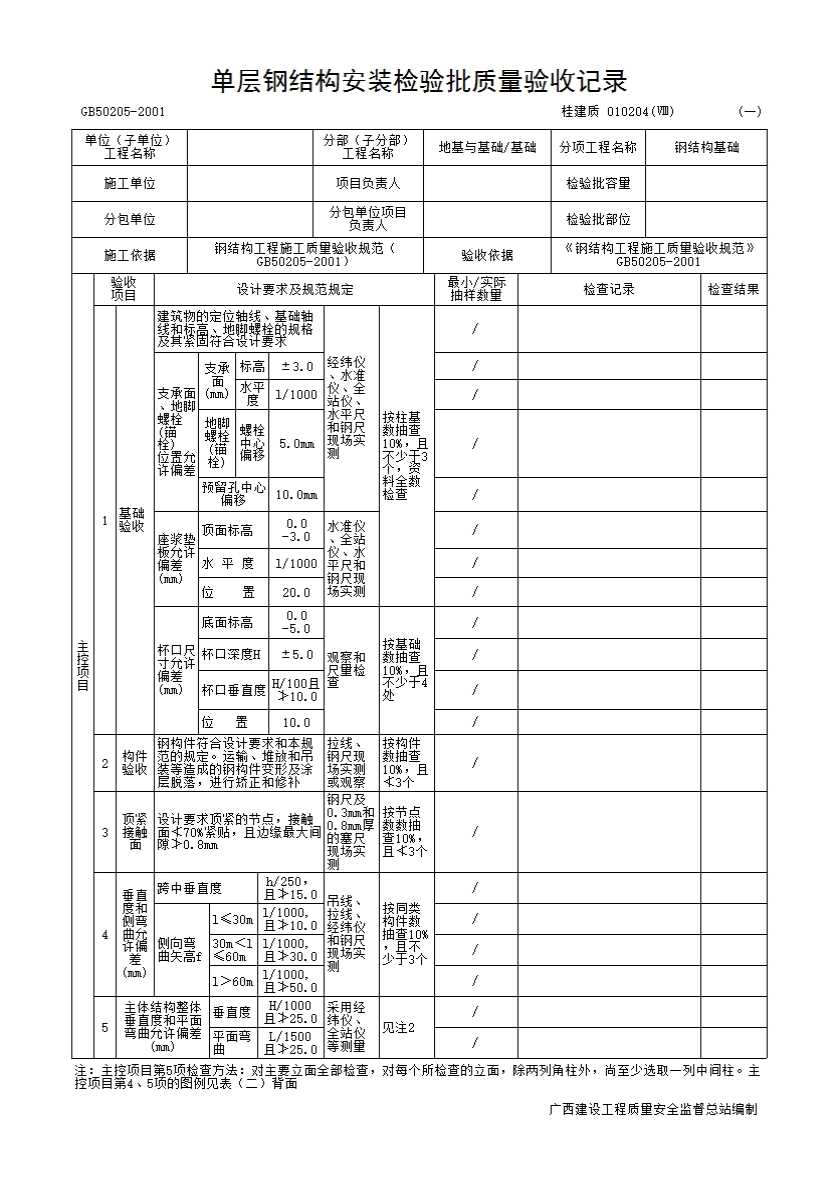

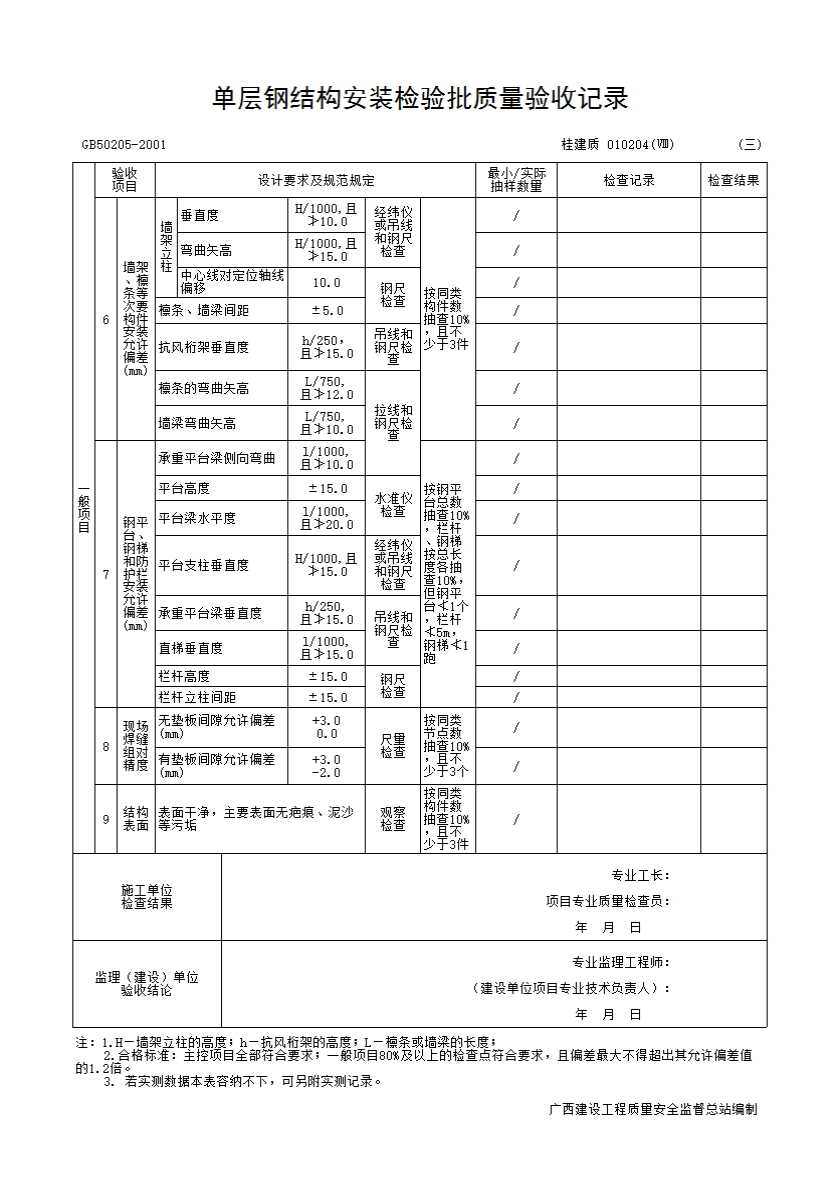

010204(Ⅷ) 单层钢结构安装检验批质量验收记录
单层钢结构安装检验批质量验收记录
GB50205-2001 桂建质010204(Ⅷ)
表一
|
施工质量验收规范规定 |
允许偏差 |
图例 |
检查方法 |
||||||
|
主控项目 |
4 |
垂直度和侧弯曲允许偏差（mm） |
跨中垂直度 |
h/250，且≯15.0 |
|
|
|||
|
侧向弯曲矢高 |
l≤30m |
l/1000，且≯10.0 |
|
|
|||||
|
30m＜l≤60m |
l/1000，且≯30.0 |
|
|||||||
|
1＞60m |
l/1000，且≯50.0 |
|
|||||||
|
5 |
主体结构整体垂直度和平面弯曲允许偏差（mm） |
垂直度 |
H/1000，且≯25.0 |
|
|
||||
|
平面弯曲 |
L/1500，且≯25.0 |
|
|
||||||
|
一般项目 |
3 |
单层钢结构柱安装允许偏差（mm） |
柱脚底座中心线对定位轴线的偏移 |
5.0 |
|
吊线和钢尺检查 |
|||
|
柱基准点标高 |
有吊车梁的柱 |
+3.0 -5.0 |
|
水准仪检查 |
|||||
|
无吊车梁的柱 |
+5.0 -8.0 |
||||||||
|
弯曲矢高 |
H/1200，且≯15.0 |
|
经纬仪或拉线和钢尺检查 |
||||||
|
柱轴线垂直度 |
单层柱 |
H≤10m |
H/1000 |
|
经纬仪或吊线和钢尺检查 |
||||
|
H＞10m |
H/1000，且≯25.0 |
||||||||
|
多节柱 |
单节柱 |
H/1000，且≯10.0 |
|||||||
|
柱全高 |
35.0 |
||||||||
表二
|
施工质量验收规范规定 |
允许偏差 |
|
检查方法 |
||||
|
一般项目 |
5 |
钢吊车梁安装允许偏差 |
梁的跨中垂直度△ |
h/500 |
|
用吊线和钢尺检查 |
|
|
侧向弯曲矢高 |
l/1500，且≯10.0 |
|
用拉线和钢尺检查 |
||||
|
垂直上拱矢高 |
10.0 |
|
|||||
|
两端支座中心位移 |
安装在钢柱上时，对牛腿中心偏移△ |
5.0 |
|
用拉线和钢尺检查 |
|||
|
安装在砼柱上时，对定位轴线偏移△ |
5.0 |
||||||
|
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移△1 |
t/2 |
吊线和钢尺检查 |
|||||
|
同跨间内同一横截面吊车梁顶面高差△ |
支座处 |
10.0 |
|
用经纬仪或水准仪和钢尺检查 |
|||
|
其他处 |
15.0 |
||||||
|
同跨间内同一横截面下挂式吊车梁底面高差△ |
10.0 |
|
|||||
|
同列相邻两柱间吊车梁顶面高差△ |
l/1500，且≯10.0 |
|
用水准仪和钢尺检查 |
||||
|
相邻两吊车梁接头部位△ |
中心错位 |
3.0 |
|
用钢尺检查 |
|||
|
上承式顶面高差 |
1.0 |
||||||
|
下承式顶面高差 |
1.0 |
||||||
|
同跨间任一截面的吊车梁中心跨距l |
±10.0 |
|
用经纬仪和光电测距仪检查；跨度小时，可用钢尺检查 |
||||
|
轨道中心对吊车梁腹板轴线的偏移△ |
t/2 |
|
用吊线和钢尺检查 |
||||
广西建设工程质量安全监督总站编制
