010204(Ⅸ) 多层及高层钢结构安装检验批质量验收记录
多层及高层钢结构安装检验批质量验收记录
GB50205-2001 桂建质010204(Ⅸ)

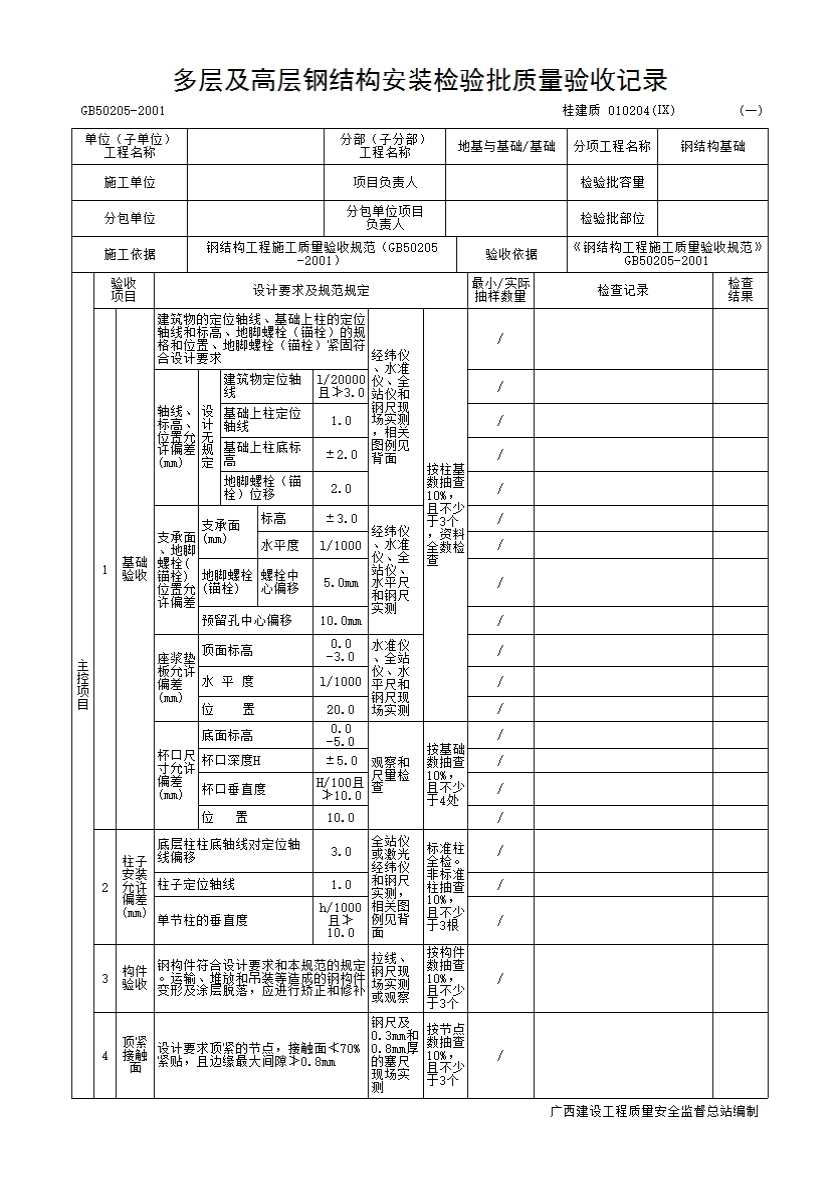

表一
|
施工质量验收规范规定 |
图例 |
检查方法 |
||||||
|
主控项目 |
1 |
基础验收 |
轴线、标高，位置允许偏差（mm） |
建筑物定位轴线 |
l/20000且≯3.0 |
|
|
|
|
基础上柱的定位轴线 |
1.0 |
|
|
|||||
|
基础上柱底标高 |
±2.0 |
|
|
|||||
|
地脚螺栓（锚栓）位移 |
2.0 |
|
|
|||||
|
2 |
柱子安装允许偏差（mm） |
底层柱柱底轴线对定位轴线偏移 |
3.0 |
|
|
|||
|
柱子定位轴线 |
1.0 |
|
|
|||||
|
单节柱的垂直度 |
h/1000且≯10.0 |
|
|
|||||
|
3 |
垂直度和侧弯曲允许偏差（mm） |
跨中垂直度 |
h/250，且≯15.0 |
|
吊线、拉线、经纬仪和钢尺现场实测 |
|||
|
侧向弯曲矢高f |
l≤30m |
l/1000，且≯10.0 |
|
|||||
|
30m＜l≤60m |
l/1000，且≯30.0 |
|||||||
|
l＞60m |
l/1000，且≯50.0 |
|||||||

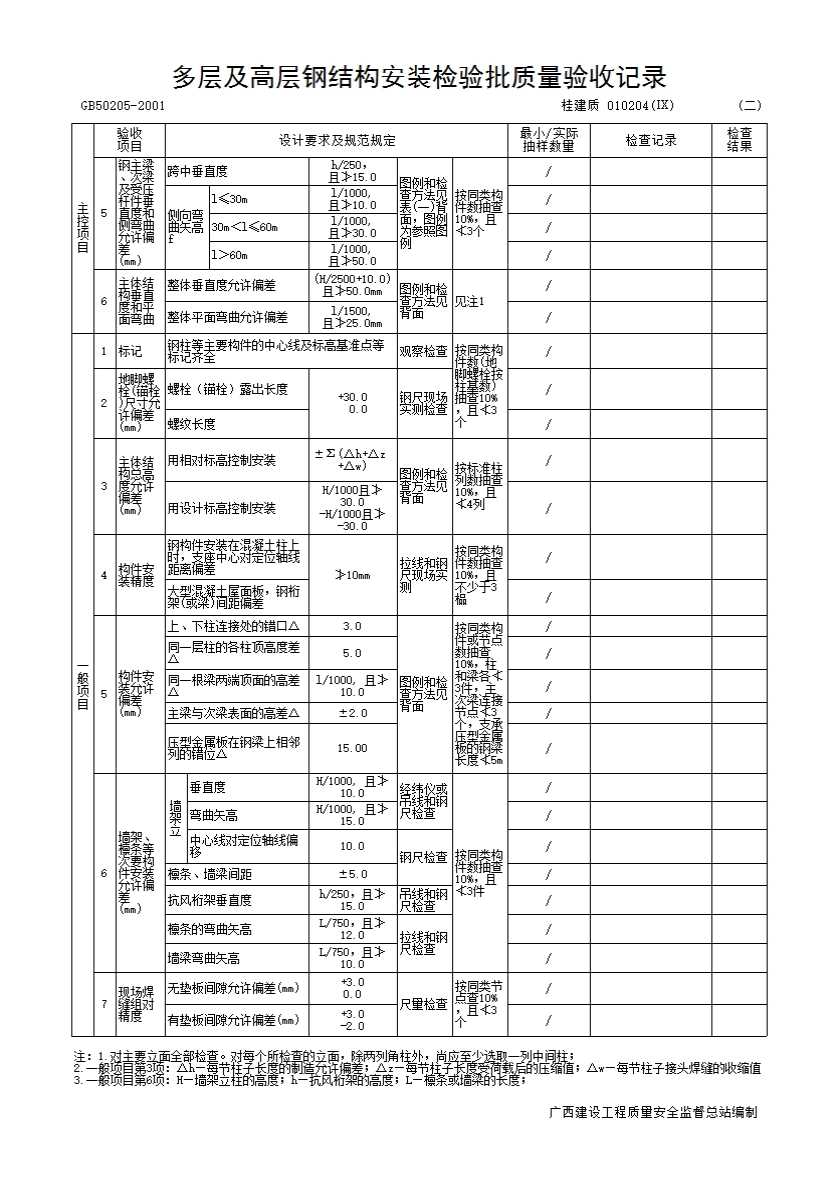

表二
|
施工质量验收规范规定 |
图例 |
检查方法 |
||||
|
主控项目 |
6 |
主体结构垂直度和平面弯曲（mm） |
整体垂直度允许偏差 |
（H/2500+10.0） 且≯50.0mm |
|
激光经纬仪、全站仪测量，也可根据各节柱的垂直度允许偏差累计（代数和）计算 |
|
整体平面弯曲允许偏差 |
l/1500，且≯25.0mm |
|
按产生的允许偏差累计（代数和）计算 |
|||
|
一般项目 |
3 |
主体结构总高度允许偏差（mm） |
用相对标高控制安装 |
±∑（△h+△z+△w） |
|
全站仪、水准仪和钢尺实测 |
|
用设计标高控制安装 |
H/1000且≯30.0 -H/1000且≯-30.0 |
|||||
|
5 |
构件安装允许偏差（mm） |
上、下柱连接处的错口△ |
3.0 |
|
钢尺检查 |
|
|
同一层柱的各柱顶高度差△ |
5.0 |
|
水准仪检查 |
|||
|
同一根梁两端顶面的高差△ |
l/1000，且≯10.0 |
|
||||
|
主梁与次梁表面的高差△ |
±2.0 |
|
直尺和钢尺检查 |
|||
|
压型金属板在钢梁上相邻列的错位△ |
15.0 |
|
||||

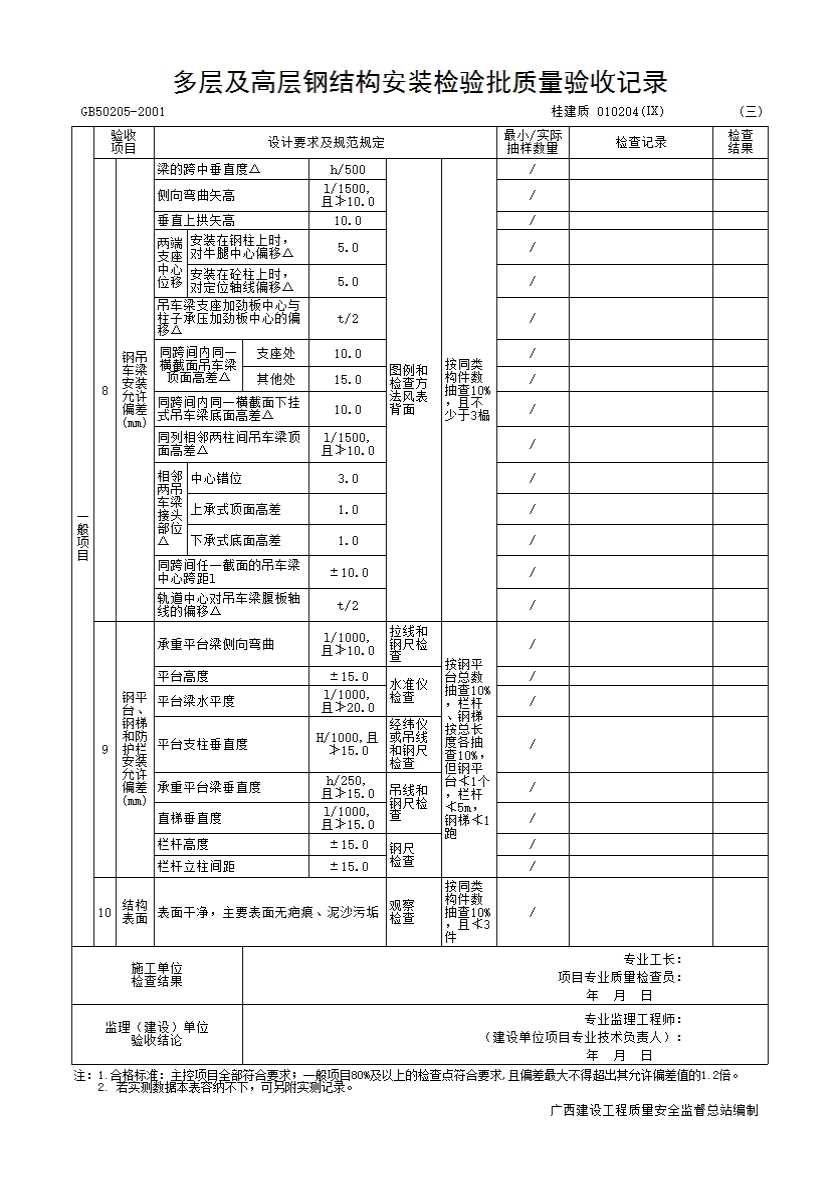

表三
|
施工质量验收规范规定 |
图例 |
检查方法 |
||||||
|
一般项目 |
8 |
钢吊车梁安装允许偏差（mm） |
梁的跨中垂直度△ |
h/500 |
|
吊线和钢尺检查 |
||
|
侧向弯曲矢高 |
H/1500，且≯10.0 |
|
拉线和钢尺检查 |
|||||
|
垂直上拱矢高 |
10.0 |
|
||||||
|
两端支座中心位移 |
安装在钢柱上时，对牛腿中心偏移△ |
5.0 |
|
拉线和钢尺检查 |
||||
|
安装在砼柱上时，对定位轴线偏移△ |
5.0 |
|||||||
|
吊车梁支座加劲板中心与柱子承压加劲板中心的偏移△1 |
t/2 |
|||||||
|
吊车梁支座加劲板中心与柱子承压加劲板中心偏移△1 |
支座处 |
10.0 |
|
经纬仪或水准仪和钢尺检查 |
||||
|
其他处 |
15.0 |
|||||||
|
同跨间内同一横截面下挂式吊车梁底面高差△ |
10.0 |
|
||||||
|
同列相邻两柱间吊车梁顶面高差△ |
l/1500，且≯10.0 |
|
用水准仪和钢尺检查 |
|||||
|
相邻两吊车梁接头部位△ |
中心错位 |
3.0 |
|
用钢尺检查 |
||||
|
上承式顶面高差 |
1.0 |
|||||||
|
下承式顶面高差 |
1.0 |
|||||||
|
同跨间任一截面的吊车梁中心跨距l |
±10.0 |
|
经纬仪和光电测距仪检查；跨度小时，可用钢尺检查 |
|||||
|
轨道中心对吊车梁腹板轴线的偏移△ |
t/2 |
|
用吊线和钢尺检查 |
|||||
广西建设工程质量安全监督总站编制
