010213（Ⅱ）静力压桩基础检验批质量验收记录（汇总表）

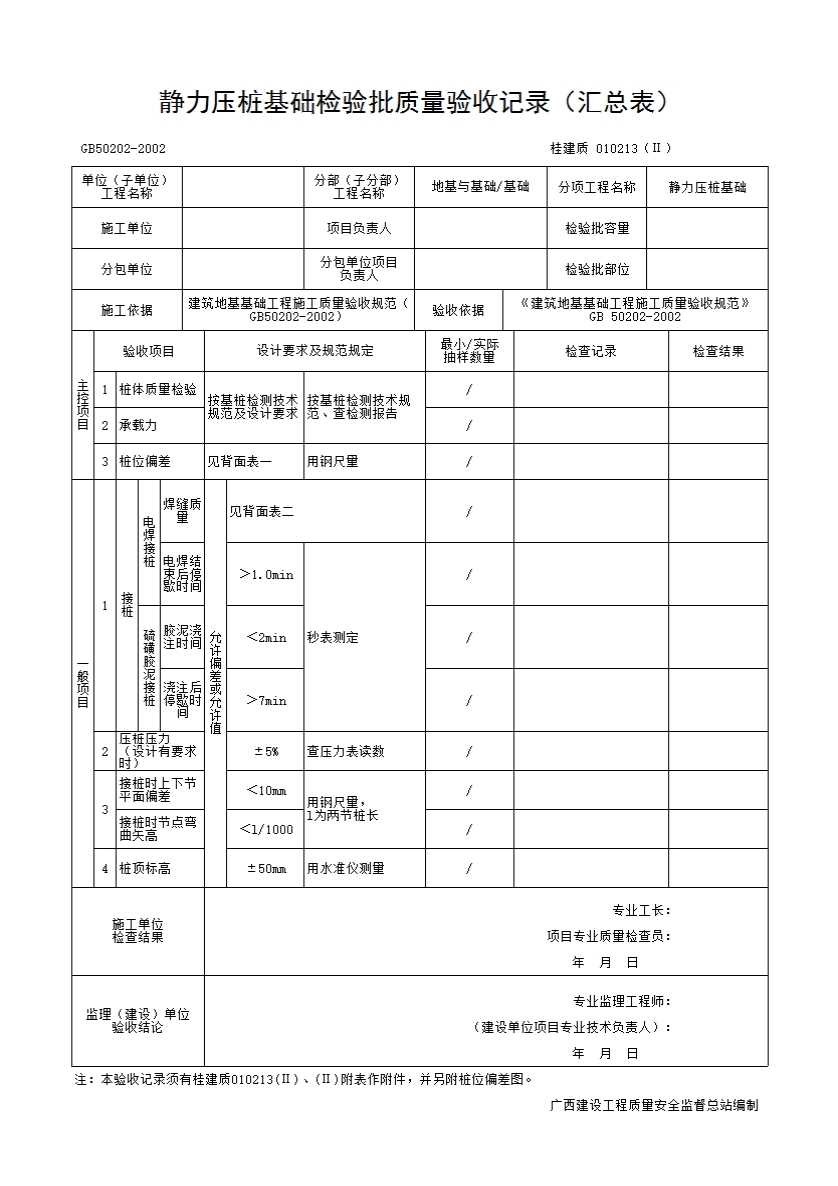

静力压桩基础检验批质量验收记录（汇总）
GB50202-2002 桂建质 010213 （Ⅱ）
注：1. 本表所列项目的检査数量：
(1)承载力：地基基础设计等级为甲级或地质条件复杂的，采用静载荷试验的方法进行单桩承载力检验，检验桩数不少于总数的1%，且不少于3根，当总桩数少于50根时，不少于2根。
（2）桩体质量检验：抽检数量不少于总数的20%，且不少于10根。混凝土预制桩抽检数量不少于总数的10%且不少于10根。每个柱子承台下不少于1根。除本规定外，尚应符合有关技术规程的要求。
2. 斜桩倾斜度的偏差不得大于倾斜角正切值的15% (倾斜角系桩的纵向中心线与铅垂线间夹角）。
表一 预制桩桩位的允许偏差
|
序号 |
项目 |
允许偏差（mm) |
|
1 |
盖有基础梁的桩： （1）垂直基础梁的中心线 （2）沿基础梁的中心线 |
100+0. 01H 150+0. 01H |
|
2 |
桩数为1〜3根桩基中的桩 |
100 |
|
3 |
桩数为4〜16根桩基中的桩 |
1/2桩径或边长 |
|
4 |
桩数大于16根桩基中的桩： （1）最外边的桩 （2）中间桩 |
1/3桩径或边长 1/2桩径或边长 |
|
注：H为施工现场地面标高与桩顶设计标高的距离。 |
||
表二 电焊接桩焊缝质量检验标准
|
序号 |
检查项目 |
允许偏差、允许值或质量要求 |
检查方法 |
|
1 |
上下节端部错口 （1）外径≥700mm （2）外径＜700mm |
≤3mm ≤2mm |
用钢尺量 |
|
2 |
焊缝咬边深度 |
≤0. 5mm |
|
|
3 |
焊缝加强层高度 |
2mm |
焊缝检査仪 |
|
4 |
焊缝加强层宽度 |
2mm |
|
|
5 |
焊缝电焊质量外观 |
无气孔，无焊瘤，无裂缝 |
观察 |
|
6 |
焊缝探伤检验 |
满足设计要求 |
按设计要求 |
广西建设工程质量安全监督总站编制
