050501 室内采暖管道及配件安装检验批质量验收记录

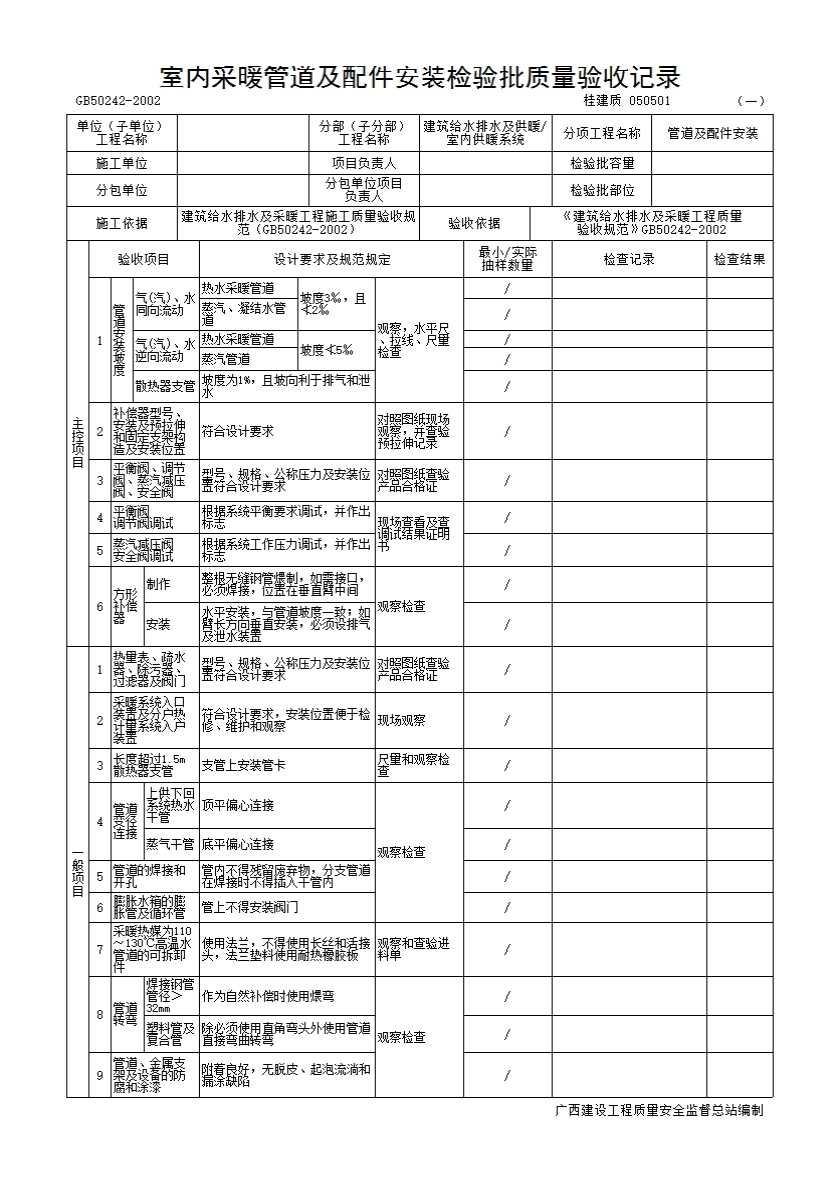

室内供暖系统管道及配件安装检验批质量验收记录
一、检验批划分
按设计系统、楼层、施工段或分部分项划为检验批。
二、主控项目
1.管道安装坡度：应符合规范规定。
（1）检验方法：观察，水平尺、拉线、尺量检查。
2.补偿器的型号、安装位置及预拉伸和固定支架的构造及安装位置：应符合要求。
（1）检验方法：对照图纸，现场观察，并查验预拉伸记录。
3.平衡阀及调节阀型号、规格、公称压力及安装位置：应符合设计要求。
（1）检验方法：对照图纸查验产品合格证，并现场查看。
4.蒸汽减压和管道及设备上安全阀的型号、规格、公称压力及安装位置：应符合设计要求。
（1）检验方法：对照图纸查验产品合格证及调试结果证明书。
5.方形补偿器制作：应符合规范规定。
（1）检验方法：观察检查。
6.方形补偿器安装：应符合规范规定。
（1）检验方法：观察检查。
三、一般项目
1.热量表、疏水器、除污器、过滤器及阀门的型号、规格、公称压力及安装位置：应符合设计要求。
2.钢管管道焊口尺寸：允许偏差应符合规范表5.3.8的规定。
（1）检验方法：观察检查。
表5.3.8钢管管道焊口允许偏差和检验方法
|
项次 |
项目 |
允许偏差 |
检验方法 |
||
|
1 |
焊口平直度 |
管壁厚10mm以内 |
管壁厚1/4 |
焊接检验尺和游标卡尺检查 |
|
|
2 |
焊缝加强面 |
高度 |
+1mm |
||
|
宽度 |
|||||
|
3 |
咬边 |
深度 |
小于0.5mm |
直尺检查 |
|
|
长度 |
连续长度 |
25mm |
|||
|
总长度（两侧） |
小于焊缝长度的10％ |
||||
3.采暖入口及分户计量入户装置：应按设计要求施工和验收。
（1）检验方法：观察检查。
4.散热器支管长度：应符合规范规定。
（1）检验方法：尺量和观察检查。
5.变径连接：应符合设计要求。
（1）检验方法：观察检查。
6.管道干管上焊接垂直或水平分支的管道：应符合规范规定。
（1）检验方法：观察检查。
7.膨胀水箱的膨胀管及循环管上不得安装阀门。
（1）检验方法：观察检查。
8.当采暖热媒为110～130℃的高温水时，管道可拆卸件应使用法兰。
（1）检验方法：观察和查验进料单。
9.管道转弯：应符合规范规定。

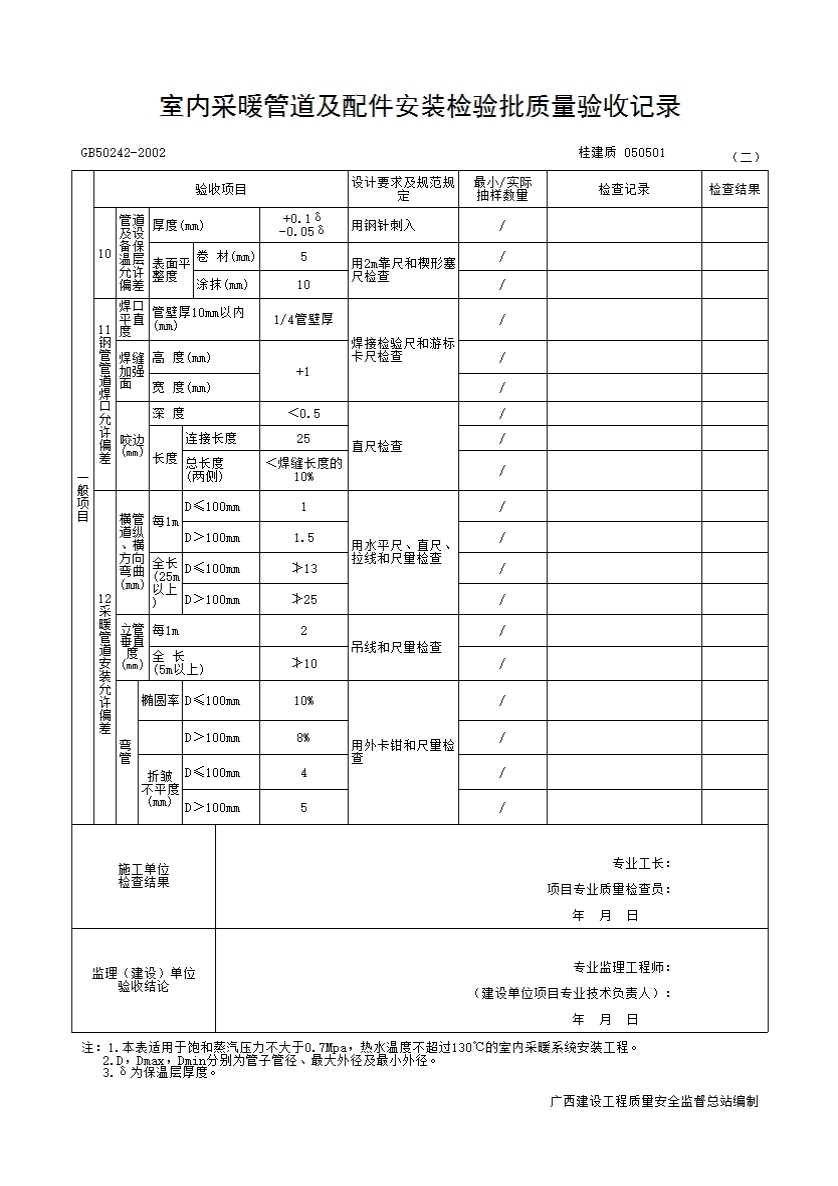

10.采暖管道的安装：允许偏差应符合规范表8.2.18的规定。
规范表8.2.18采暖管道安装的允许偏差
|
项次 |
项目 |
允许偏差 |
检验方法 |
|||
|
1 |
横管道 纵、横 方向弯曲 （mm） |
每1m |
管径≤100mm |
1 |
用水平尺、直尺、拉线和尺量检查 |
|
|
管径>100mm |
1.5 |
|||||
|
全长 （25m以上） |
管径≤100mm |
≯13 |
||||
|
管径>100mm |
≯25 |
|||||
|
2 |
立管垂直度（mm） |
每1m |
2 |
吊线和尺量检查 |
||
|
全长（5m以上） |
≯10 |
|||||
|
3 |
弯管
|
椭圆率Dmax—Dmin ______________ Dmax |
管径≤100mm |
10％ |
用外卡钳和尺量检查 |
|
|
管径>100mm |
8％ |
|||||
|
折皱不平度（mm） |
管径≤100mm |
4 |
||||
|
管径>100mm |
5 |
|||||
注：Dmax，Dmin分别为管子最大外径及最小外径
