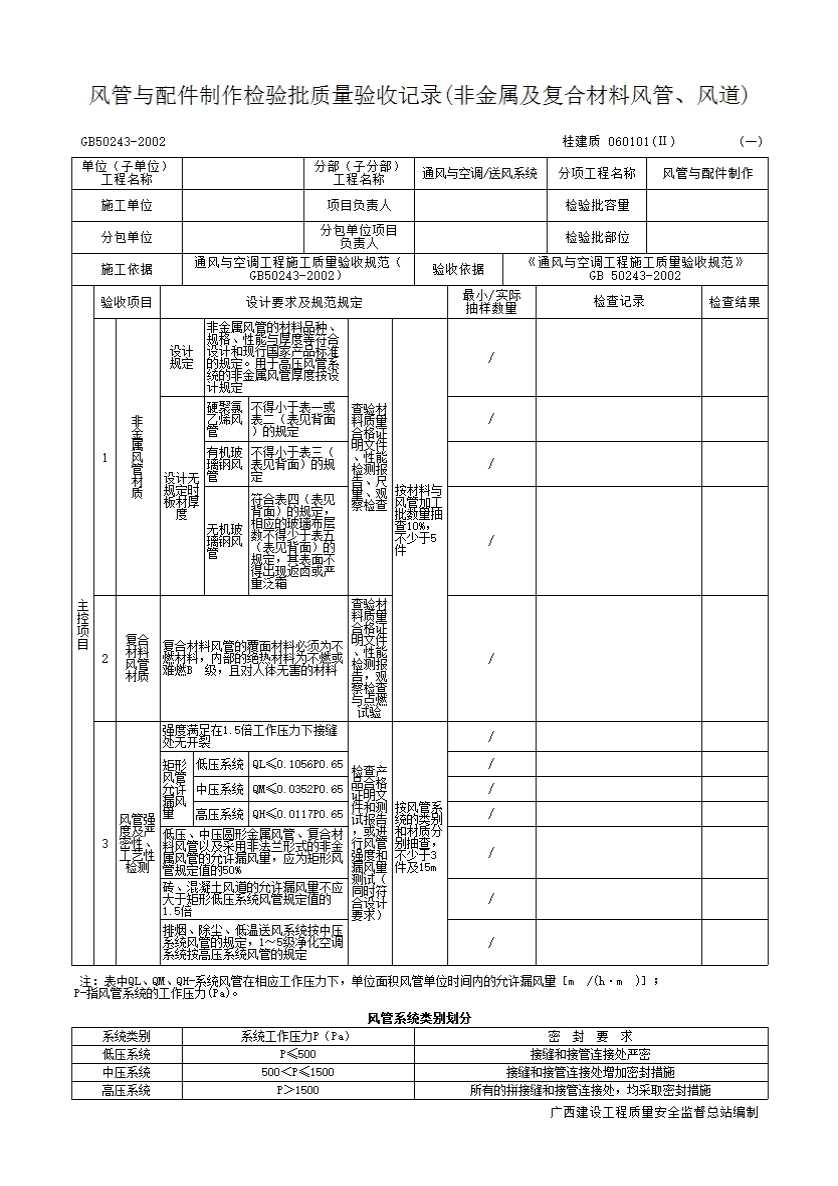

060101(Ⅱ) 风管与配件制作检验批质量验收记录(非金属、复合材料风管)
风管与配件制作检验批质量验收记录 (非金属及复合材料风管、风道）
GB50243-2002 桂建质060101（Ⅱ）
表一 中、低压系统硬聚乙烯圆形风管板材厚度（mm）
|
风管直径D |
板材厚度 |
|
D≤320 |
3.0 |
|
320＜D≤630 |
4.0 |
|
630＜D≤1000 |
5.0 |
|
1000＜D≤2000 |
6.0 |
表二 中、低压系统硬聚氯乙烯矩形风管板材厚度（mm）
|
风管长边尺寸b |
板材厚度 |
|
b≤320 |
3.0 |
|
320＜b≤500 |
4.0 |
|
500＜b≤800 |
5.0 |
|
800＜b≤1250 |
6.0 |
|
1250＜b≤2000 |
8.0 |
表三 中、低压系统有机玻璃钢风管板材厚度（mm）
|
圆形风管直径D或矩形风管长边尺寸b |
壁厚 |
|
D (b)≤200 |
2.5 |
|
200＜D (b)≤400 |
3.2 |
|
400＜D (b)≤630 |
4.0 |
|
630＜D (b)≤1000 |
4.8 |
|
1000＜D (b)≤2000 |
6.2 |
表四 中、低压系统无机玻璃钢风管板材厚度（mm）
|
圆形风管直径D或矩形风管长边尺寸b |
壁厚 |
|
D (b)≤300 |
2. 5~3.5 |
|
300＜D (b)≤500 |
3. 5〜4. 5 |
|
500＜D (b)≤1000 |
4. 5〜5. 5 |
|
1000＜D (b)≤1500 |
5. 5〜6. 5 |
|
1500＜D (b)≤2000 |
6. 5〜7. 5 |
|
D (b)＞2000 |
7. 5〜8. 5 |
表五 中、低压系统无机玻璃钢风管玻璃纤维布厚度与层数（mm）
|
圆形风管直径D或 矩形风管长边尺寸b |
风管管体玻璃纤维布厚度 |
风管法兰玻璃纤维布厚度 |
||
|
0.3 |
0.4 |
0.3 |
0.4 |
|
|
玻璃布层数 |
||||
|
D (b)≤300 |
5 |
4 |
8 |
7 |
|
300＜D (b)≤500 |
7 |
5 |
10 |
8 |
|
500＜D (b)≤1000 |
8 |
6 |
13 |
9 |
|
1000＜D (b)≤1500 |
9 |
7 |
14 |
10 |
|
1500＜D (b)≤2000 |
12 |
8 |
16 |
14 |
|
D (b)＞2000 |
14 |
9 |
20 |
16 |
表六 圆形弯管曲率半径和最少节数
|
弯管直径D (mm) |
曲率半径R |
弯管角度和最少节数 |
|||||||
|
90° |
60° |
45° |
30° |
||||||
|
中节 |
端节 |
中节 |
端节 |
中节 |
端节 |
中节 |
端节 |
||
|
80〜220 |
≥1.5D |
2 |
2 |
1 |
2 |
1 |
2 |
- |
2 |
|
220〜450 |
D〜1.5D |
3 |
2 |
2 |
2 |
1 |
2 |
- |
2 |
|
450〜800 |
D〜1.5D |
4 |
2 |
2 |
2 |
1 |
2 |
1 |
2 |
|
800〜1400 |
D |
5 |
2 |
3 |
2 |
2 |
2 |
1 |
2 |
|
1400〜2000 |
D |
8 |
2 |
5 |
2 |
3 |
2 |
2 |
2 |
表七 硬聚氯乙烯圆形风管法兰规格（mm）
|
风管直径D |
材料规格 (宽×厚） |
连接螺栓 |
风管直径D |
材料规格 (宽×厚） |
连接 螺栓 |
|
D≤180 |
35×6 |
M6 |
800＜D≤1400 |
45×12 |
M10 |
|
180＜D≤400 |
35×8 |
M8 |
1400＜D≤1600 |
50×15 |
|
|
400＜D≤500 |
35×10 |
1600＜D≤2000 |
60×15 |
||
|
500＜D≤800 |
40×10 |
D＞2000 |
按设计 |
||
表八 硬聚氯乙烯矩形风管法兰规格（mm）
|
风管边长b |
材料规格 (宽×厚） |
连接 螺栓 |
风管边长b |
材料规格 (宽×厚） |
连接 螺栓 |
|
b≤160 |
35×6 |
M6 |
800＜b≤1250 |
45×12 |
M10 |
|
160＜b≤400 |
35×8 |
M8 |
1250＜b≤1600 |
50×15 |
|
|
400＜b≤500 |
35×10 |
1600＜b≤2000 |
60×18 |
||
|
500＜b≤800 |
40×10 |
M10 |
b＞2000 |
按设计 |
|
表九 有机、无机玻璃钢风管法兰规格（mm）
|
风管直径D或风管边长b |
材料规格 （宽×厚） |
连接螺栓 |
|
D (b)≤400 |
30×4 |
M8 |
|
400＜D (b)≤1000 |
40×6 |
|
|
1000＜D (b)≤2000 |
50×8 |
M10 |
表十 焊缝形式及坡口
|
焊缝形式 |
焊缝名称 |
图形 |
焊缝高度（mm） |
板材厚度（mm） |
焊缝坡口张角α（°） |
|
对接焊缝 |
V形单面焊 |
|
2~3 |
3~5 |
70~90 |
|
V形双面焊 |
|
2~3 |
5~8 |
70~90 |
|
|
对接焊缝 |
X形双面焊 |
|
2~3 |
≥8 |
70~90 |
|
搭接焊接 |
搭接焊 |
|
≥最小板厚 |
3~10 |
- |
|
填角焊缝 |
填角焊无坡角 |
|
≥最小板厚 |
6~18 |
- |
|
|
≥最小板厚 |
≥3 |
- |
||
|
对角焊缝 |
V形对角焊 |
|
≥最小板厚 |
3~5 |
70~90 |
|
V形对角焊 |
|
≥最小板厚 |
5~8 |
70~90 |
|
|
V形对角焊 |
|
≥最小板厚 |
6~15 |
70~90 |
