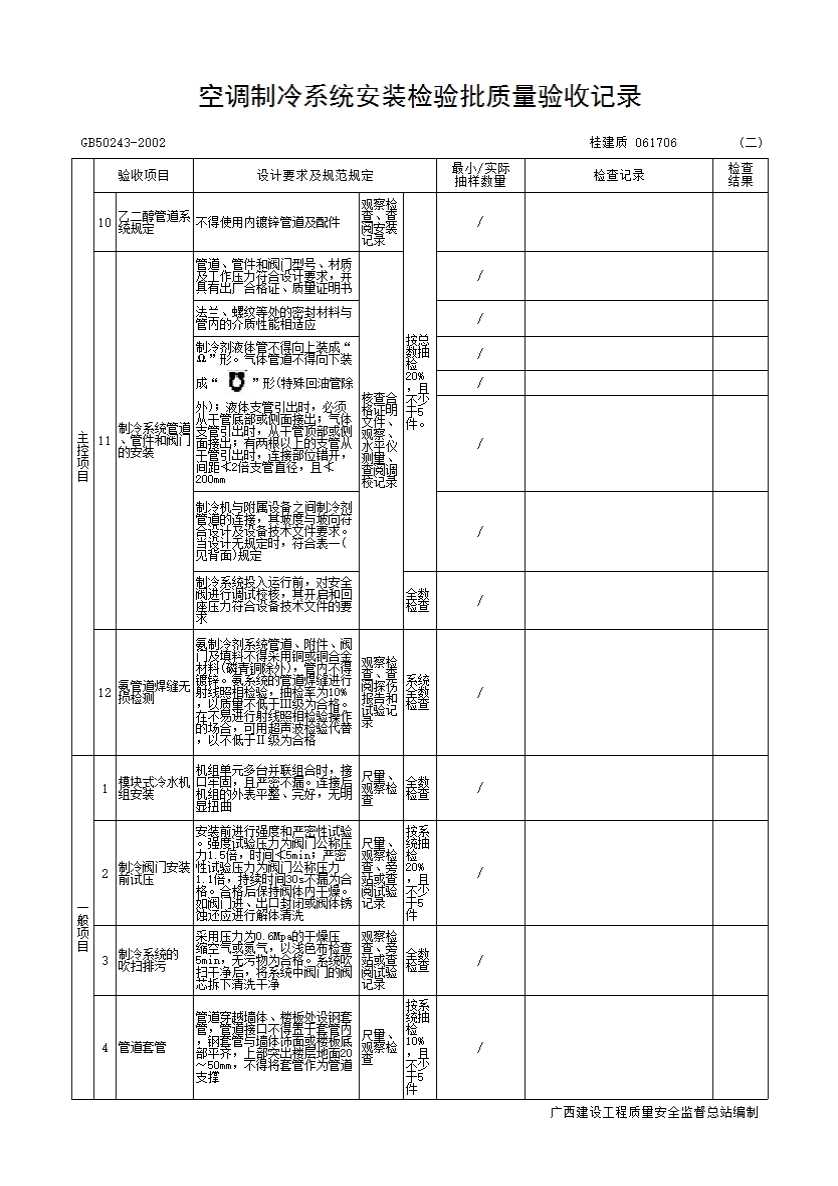

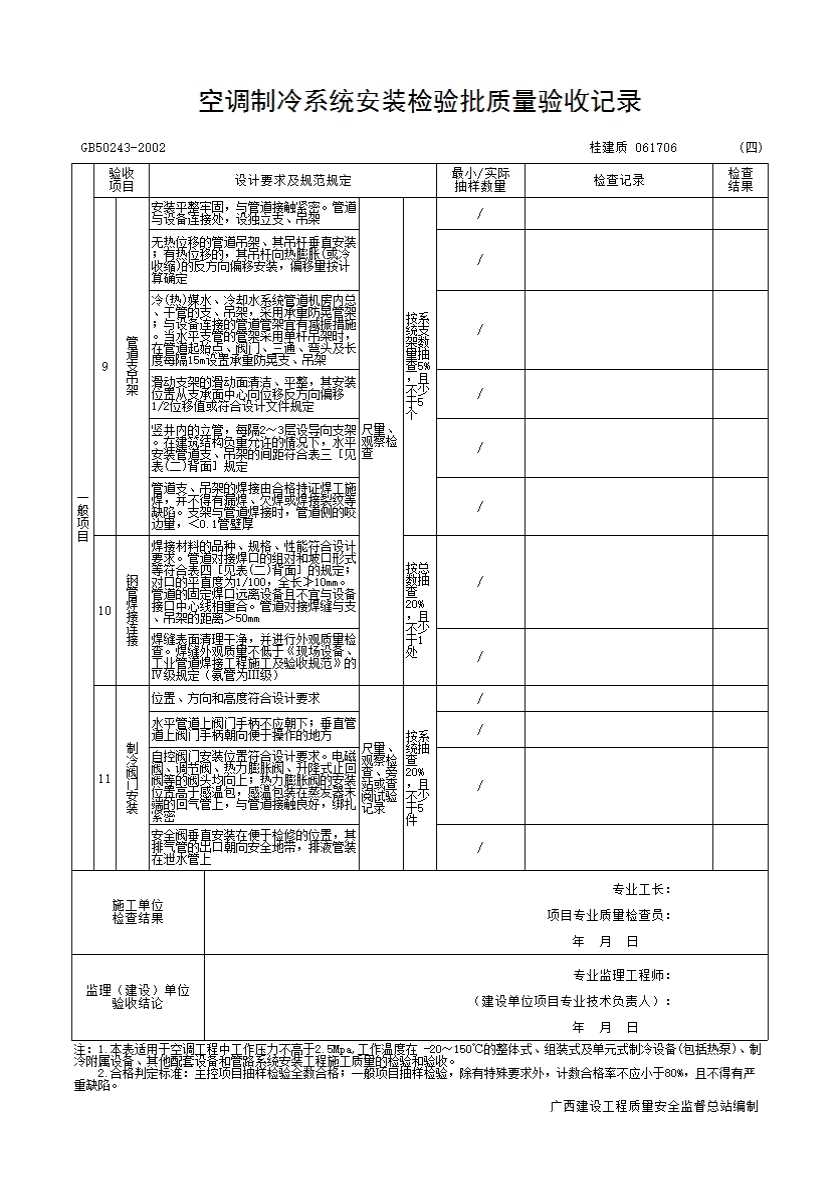

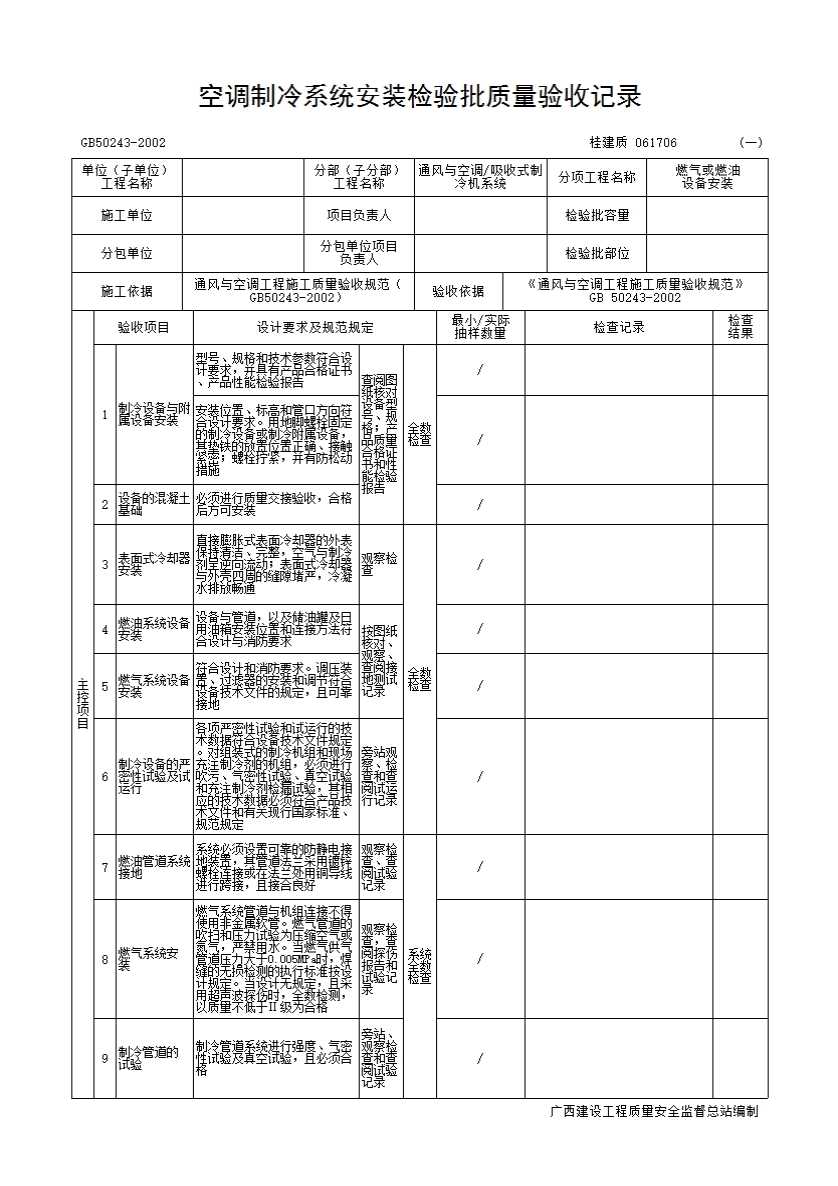

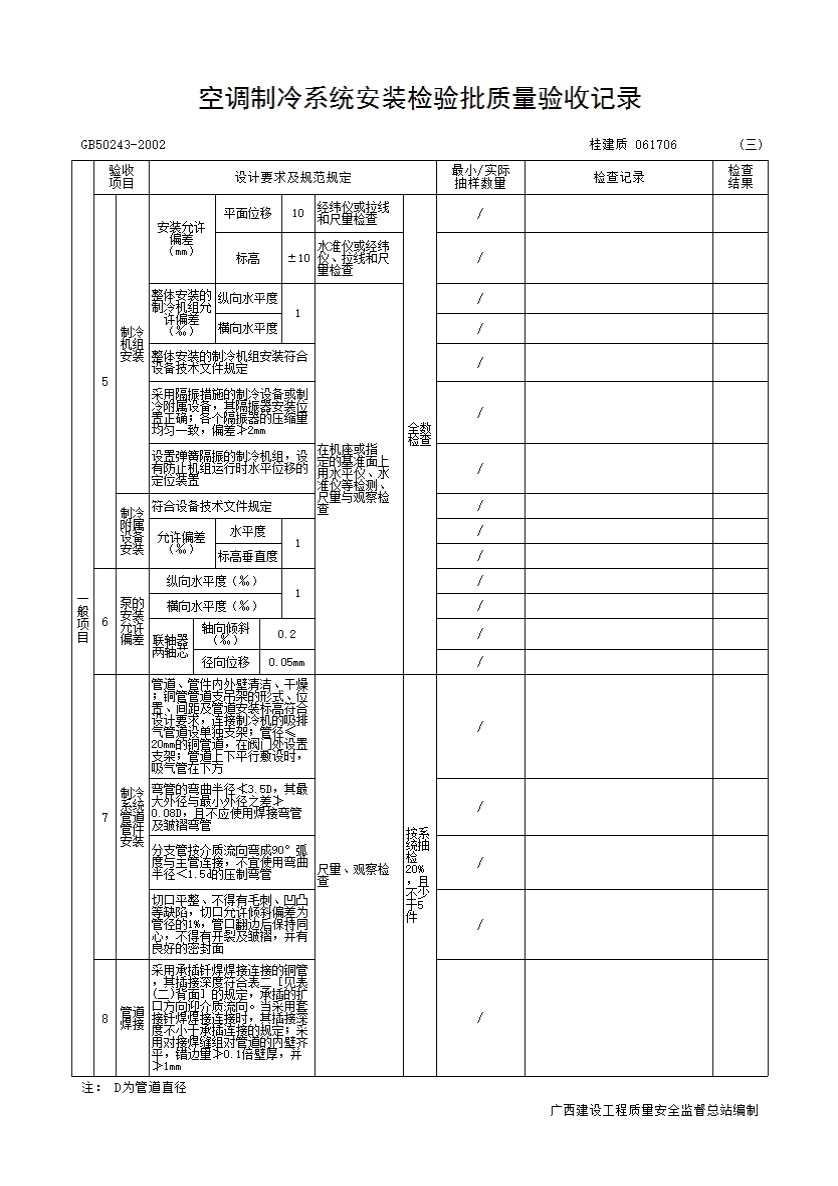

空调制冷系统安装检验批质量验收记录
GB50243-2002 桂建质 061706(二)
表一 制冷剂管道坡度、坡向
管道名称 |
坡 向 |
坡 度 |
压缩机吸气水平管(氟) |
压缩机 |
≥10/1000 |
压缩机吸气水平管(氨) |
蒸发器 |
≥3/1000 |
压缩机排气水平管 |
油分离器 |
≥10/1000 |
冷凝器水平供液管 |
贮液器 |
(1〜3)/1000 |
油分离器至冷凝器水平管 |
油分离器 |
(3〜5)/1000 |
表二 承插式焊接的铜管承口的扩口深度表(mm)
铜管规格 |
≤DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
承插口的 扩口深度 |
9〜12 |
12〜15 |
15〜18 |
17〜20 |
21〜24 |
24〜26 |
26〜30 |
表三 钢管道支、吊架的最大间距
公称直径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
70 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
支架的最大间距(m) |
L1 |
1.5 |
2.0 |
2.5 |
2.5 |
3.0 |
3.5 |
4.0 |
5.0 |
5.0 |
5.5 |
6.5 |
7.5 |
8.5 |
9. 5 |
L2 |
2.5 |
3.0 |
3.5 |
4.0 |
4.5 |
5.0 |
6.0 |
6.5 |
6.5 |
7.5 |
7.5 |
9.0 |
9.5 |
10.5 |
|
大于300mm的管道可参考300mm管道 |
|||||||||||||||
注.1.适用于工作压力≯2.0Mpa,不保温或保温材料密度≯200kg/m3的管道系统。 2. L1用于保温管道,L2用于不保温管道 |
表四 钢管焊接坡口形式和尺寸
项次 |
厚度 T (mm) |
坡口名称 |
坡口形式 |
坡口尺寸 |
备注 |
||
间隙C (mm) |
钝边P (mm) |
坡口角度 α(°) |
|||||
1 |
1〜3 |
I型坡口 |
|
0〜1.5 |
- |
- |
内壁错边量≤0.1T,且≤2mm;外壁≤3mm |
3〜6 |
1〜2.5 |
||||||
2 |
6〜9 |
V型坡口 |
|
0〜2.0 |
0〜2 |
65〜75 |
|
9〜26 |
0~3.0 |
0 〜3.0 |
55 〜65 |
||||
3 |
2〜30 |
T型坡口 |
|
0〜2.0 |
- |
- |
|
广西建设工程质量安全监督总站编制
