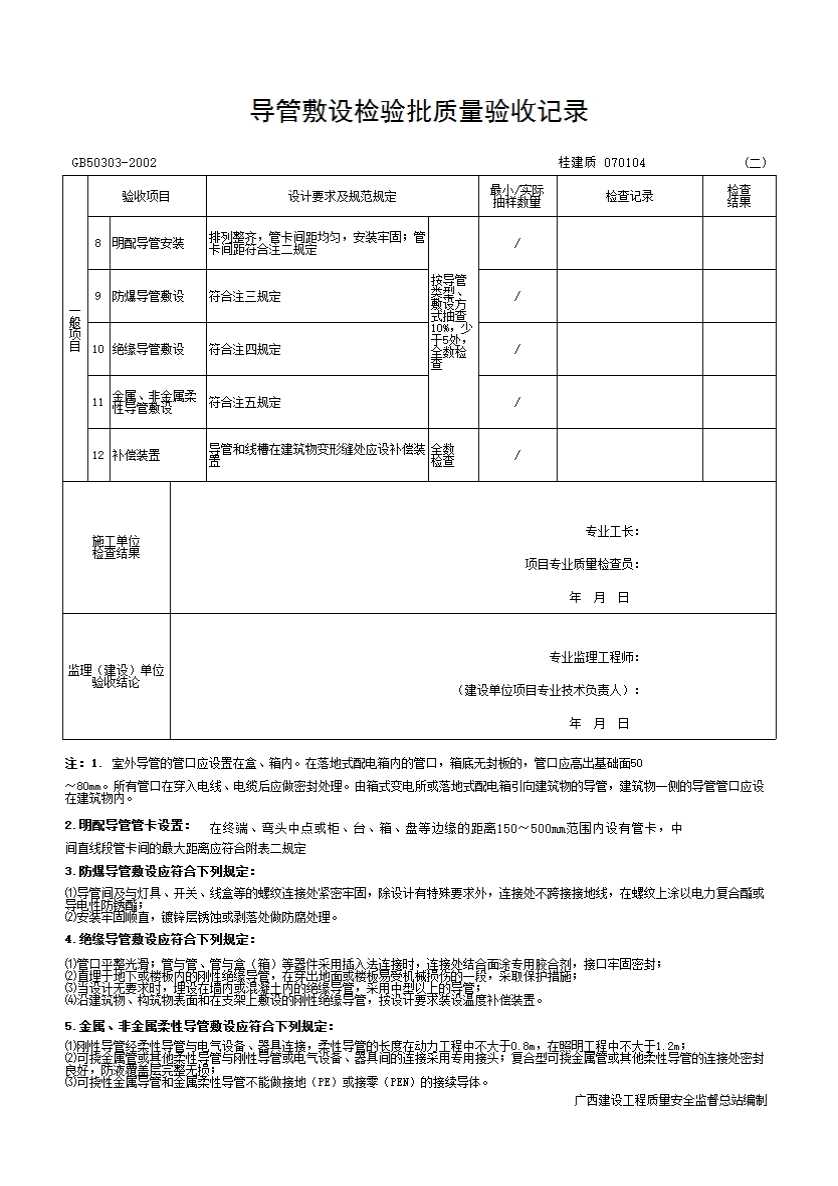

070104 导管敷设检验批质量验收记录

导管敷设检验批质量验收记录

GB50303-2002 桂建质 070104 (二)

注：6. 本表所列项目的检査方法应符合下列规定：

（1）接地（PE)或接零(PEN)导通状态及插座接线正确性的测试结果，査阅测试记录或测试时旁站或用适配仪表进行抽测;

（2）螺栓紧固程度用适配工具做拧动试验；有最终拧紧力矩要求的螺栓用扭力扳手抽测；

（3）各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；

（4）外观质量情况观察检査；

7. 电线导管、电缆导管和线槽敷设应按以下程序进行：

（1）金属导管防腐处理经检査确认，才能配管；

（2）室外直埋导管的路径、沟槽深度、宽度及垫层处理经检査确认，才能埋设导管；

（3）现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，经检査确认，才能绑扎上层钢筋和浇捣混凝土。

（4）现浇混凝土墙体内的钢筋网片绑扎完成，门、窗等位置已放线，经检査确认，才能在墙体内配管；

（5）被隐蔽的接线盒和导管在隐蔽前检査合格，才能隐蔽；

（6）在梁、板、柱等部位明配管的导管套管、埋件、支架等经检査合格，才能配管；

（7）吊顶上的灯位及电气器具位置先放样，且与土建及各专业施工单位商定，才能在吊顶内配管；

（8）顶棚和墙面的喷浆、油漆或壁纸等基本完成，才能敷设线槽、槽板。

合格判定：应检数量全部符合要求。

附表一 电缆最小允许弯曲半径

附表二 明配导管管卡间最大距离（mm）

广西建设工程质量安全监督总站编制
