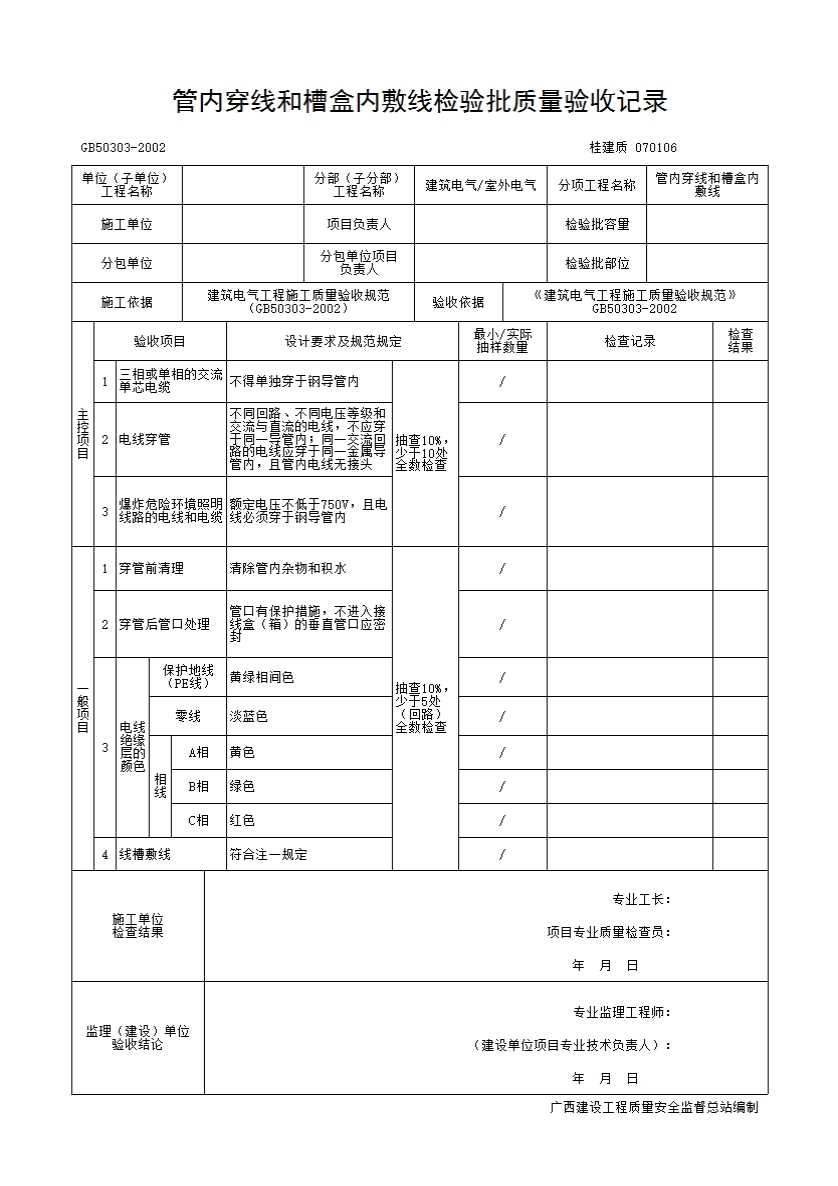

管内穿线和槽盒内敷线检验批质量验收记录

GB50303-2002                                                                                                          桂建质 070106

注：1. 线槽敷线应符合下列规定：

（1）电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m；

（2）同一回路的相线和零线，敷设于同一金属线槽内；

（3）同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。

2. 本表所列项目的检査方法应符合下列规定：

（1）外观质量情况、线颜色观察检查；

（2）敷线对照工程设计图纸及其变更文件检查。

3.电线、电缆穿管及线槽敷线应按以下程序进行：

（1）接地（PE)或接零(PEN)及其他焊接施工完成，经检査确认，才能穿入电线或电缆以及在线槽内敷线；

（2）与导管连接的柜、屏、台、箱、盘安装完成，管内积水及杂物清理干净，经检査确认，才能穿入电线、电缆；

（3）电缆穿管前绝缘测试合格，才能穿入导管；

（4）电线、电缆交接试验合格，且对接线去向和相位等经检查确认，才能通电。

合格判定标准：按应检数量检査，结果全部符合要求判为合格。

广西建设工程质量安全监督总站编制
