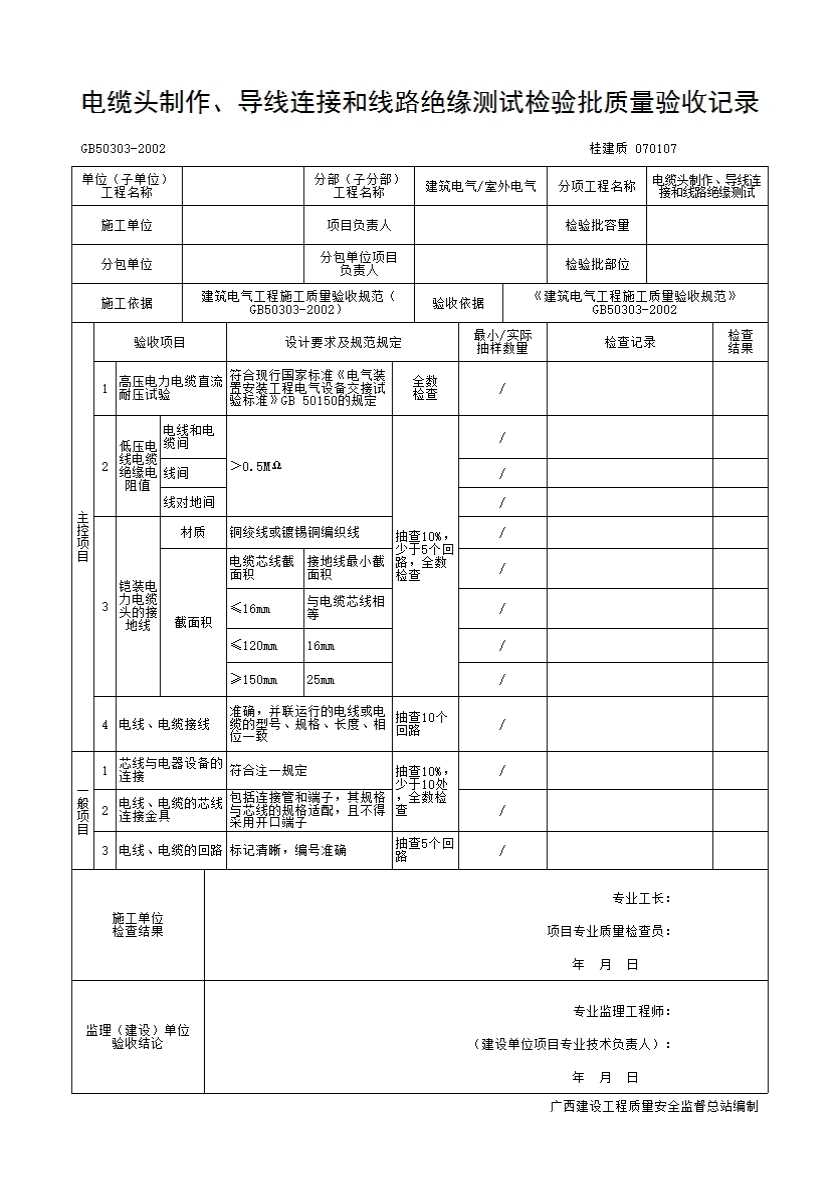

电缆头制作、导线连接和线路绝缘测试检验批质量验收记录

GB50303-2002                                                                                                                桂建质 070107

注：1. 芯线与电器设备的连接应符合下列规定：

（1）截面积≤10mm²的单股铜芯线和单股铝芯线直接与设备、器具的端子连接；

（2）截面积≤2.5mm²的多股铜芯线拧紧搪锡或接续端子后与设备、器具的端子连接；

（3）截面积＞2.5mm²的多股铜芯线，除设备自带插接式端子外，接续端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；

（4）多股铝芯线接续端子后与设备、器具的端子连接；

（5）每个设备和器具的端子接线不多于2根电线。

2. 本表所列项目的检査方法应符合下列规定：

（1）绝缘电阻的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测；

（2）各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；

（3）外观质量情况观察检查；

（4）设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查。

3. 电缆头制作和接线应按以下程序进行：

（1）电缆连接位置、连接长度和绝缘测试经检査确认，才能制作电缆头；

（2）控制电缆绝缘电阻测试和校线合格，才能接线；

（3）电线、电缆交接试验和相位核对合格，才能接线。

合格判定标准：按应检数量检査，结果全部符合要求判为合格。

广西建设工程质量安全监督总站编制
