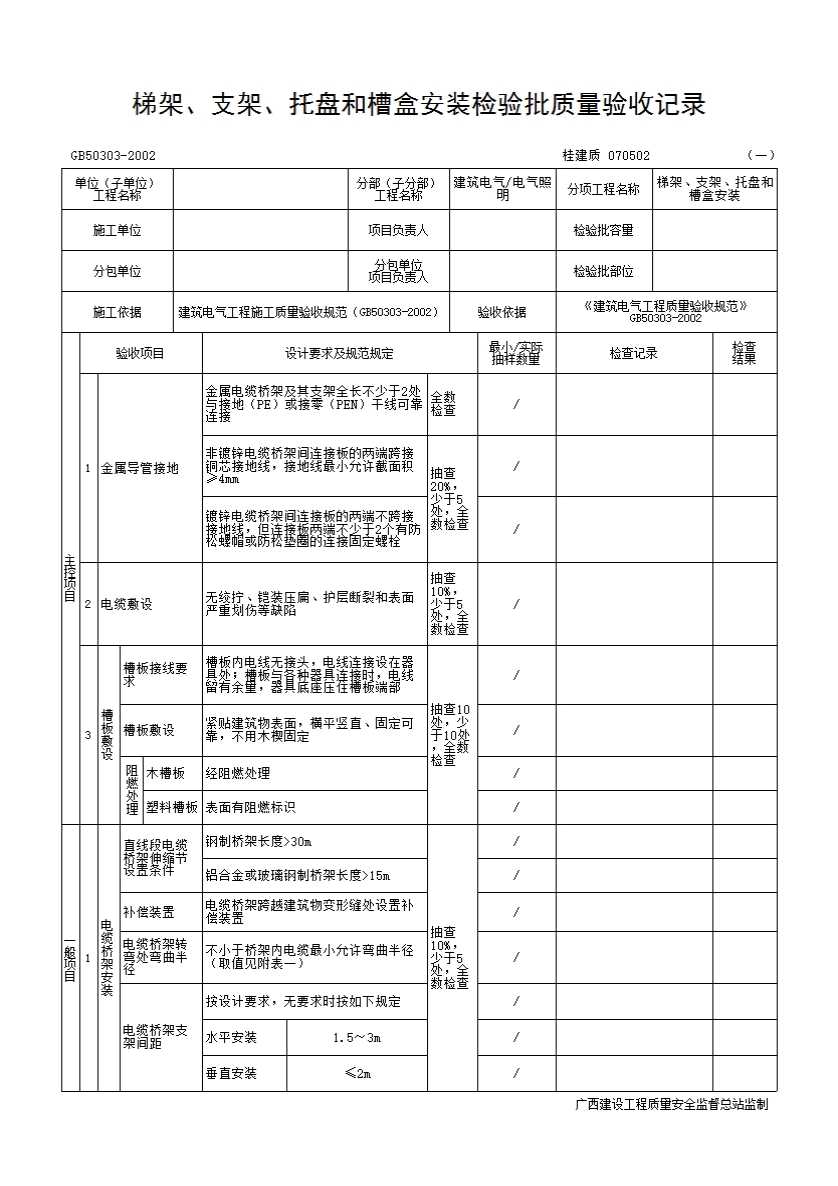

梯架、支架、托盘和槽盒安装检验批质量验收记录（电缆桥架）

GB50303-2002                                                                                                                   桂建质 070502

注：1. 本表所列项目的检査方法应符合下列规定：

（1）绝缘电阻、接地（PE)或接零(PEN)导通状态及插座接线正确性的测试结果，査阅测试记录或测试时旁站或用适配仪表进行抽测；

（2）螺栓紧固程度用适配工具做拧动试验；有最终拧紧力矩要求的螺栓用扭力扳手抽测；

（3）各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量；

（4）外观质量情况观察检查；

（5）设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查；

2. 电缆桥架安装和桥架内电缆敷设按以下程序进行：

（1）测量定位，安装桥架的支架，经检查确认，才能安装桥架；

（2）桥架安装检查合格，才能敷设电缆；

（3）电缆敷设前绝缘测试合格，才能敷设；

（4）电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等经检査确认符合要求后，才能通电。

合格判定标准：按应检数量检査，结果全部符合要求判为合格。

附表一  电缆最小允许弯曲半径

附表二  电缆与管道的最小净距（m）

附表三  垂直桥架内电缆固定点的间距（mm）

梯架、支架、托盘和槽盒安装检验批质量验收记录（槽板配线)

注：本表所列项目的检査方法应符合下列规定：

1. 距离尺寸用钢尺检查；角度用角度尺检査；

2. 其它质量情况观察检查。

合格判定标准：按应检数量检査，结果全部符合要求判为合格。

广西建设工程质量安全监督总站编制
