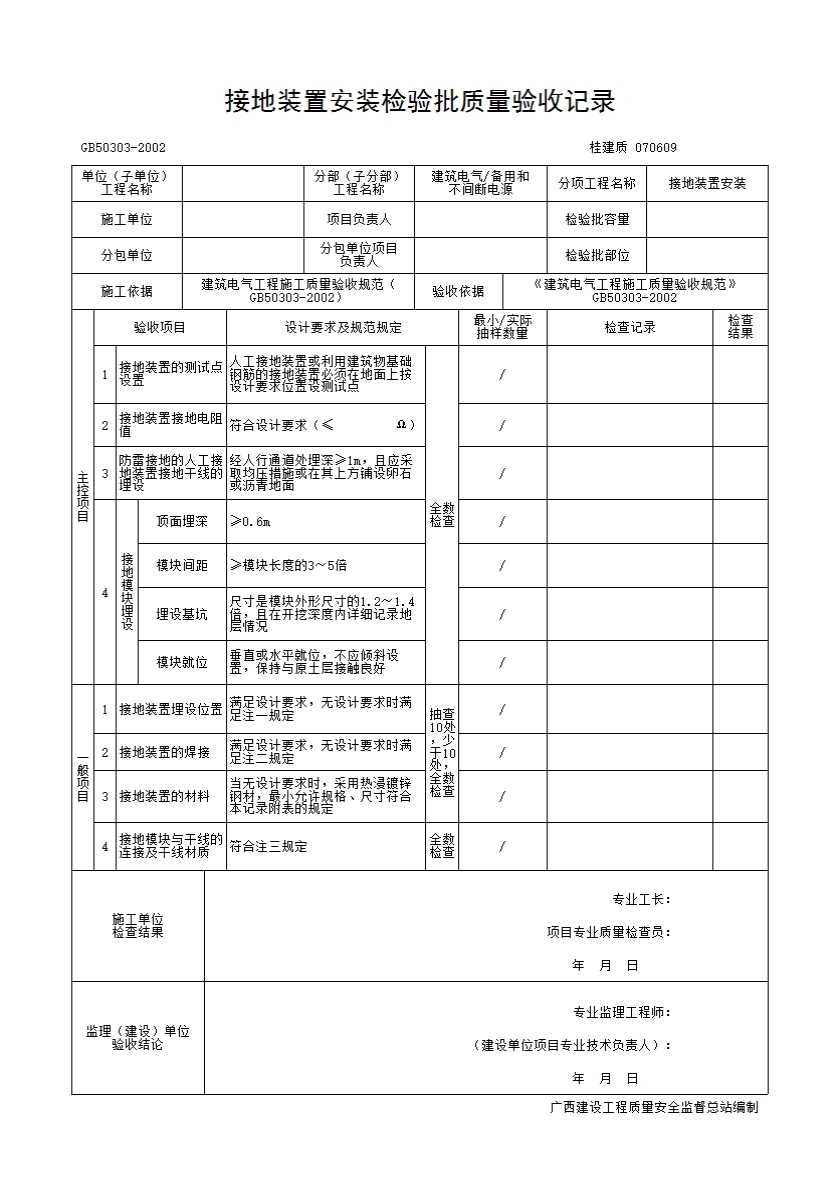

接地装置安装检验批质量验收记录

GB50303-2002                                                                                                                桂建质 070609

注：1. 当设计无要求时，接地装罝的埋设位罝应符合下列规定：

（1）接地装置顶面埋设深度不应小子0. 6m；

（2）圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.

2. 接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：

（1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；

（2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；

（3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；

（4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；

（5）除埋设在混凝土中的焊接接头外，有防腐措施。

3. 接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。

4. 本表所列项目的检查方法应符合下列规定：

（1）接地电阻和接地导通犾态的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测；

（2）外观质量情况观察检查；

（3）装置的规格型号、接线，对照工程设计图纸及其变更文件检查。

（4）各种距离尺寸用钢尺或卷尺测量。

5. 接地装罝安装应按以下程序进行：

（1）建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇岛混凝土；

（2）人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；

（3）接地模块：按设计位置开挖模块抗，并将地下接地干线引到模块上，经检查确认，才能相互焊接；

（4）装置隐蔽：检查验收合格，才能覆土回填。

合格判定标准：按应检数量检查，结果全部符合耍求判为合格。

附表  接地装置材料最小允许规格、尺寸

广西建设工程质量安全监督总站编制
