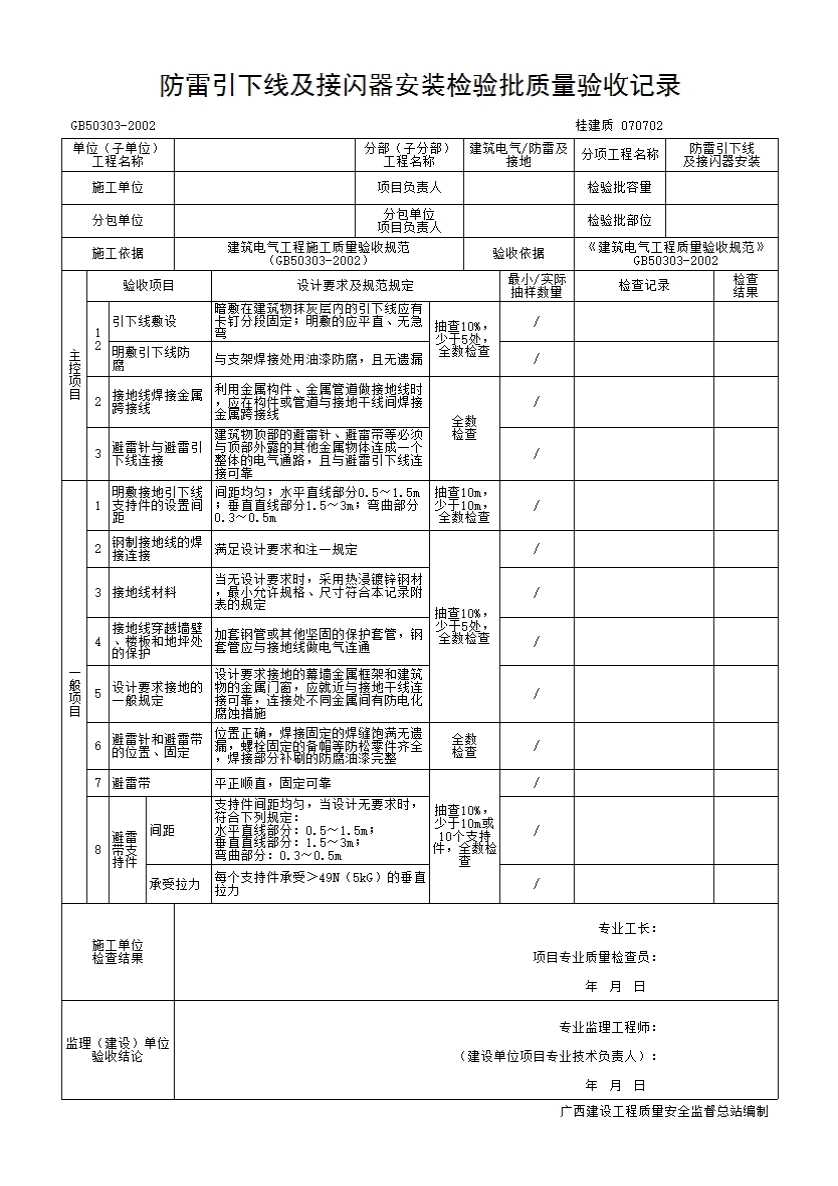

防雷引下线及接闪器安装检验批质量验收记录

GB50303-2002                                                                                                                     桂建质 070702

注：1. 钢制接地线的焊接连接应采用搭接焊，搭接长度应符合下列规定：

（1）扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；

（2）圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；

（3）圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；

（4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；

（5）除埋设在混凝土中的焊接接头外，有防腐措施。

2. 本表所列项目的检查方法应符合下列规定：

（1）接地导通犾态的测试结果，查阅测试记录或测试时旁站或用适配仪表进行抽测；

（2）外观质量情况观察检查；

（3）装置的规格型号、接线，对照工程设计图纸及其变更文件检查。

（4）各种距离尺寸用钢尺或卷尺测量。

3. 引下线安装应按以下程序进行：

（1）直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；

（2）直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认，才能敷设引下线。

合格判定标准：按应检数量检查，结果全部符合要求判为合格。

附表  钢制接地线材料最小允许规格、尺寸

防雷引下线及接闪器安装检验批质量验收记录（接闪器）

注：1. 本表所列项目的检査方法应符合下列规定：

（1）接地导通状态，査阅测试记录或测试时旁站或用适配仪表进行抽测；

（2）各种距离尺寸用钢尺测量；

（3）外观质量情况观察检查。

2. 接地装置和引下线应施工完成，才能安装接闪器，且与引下线连接。

合格判定标准：按应检数量检查，结果全部符合要求判为合格。

广西建设工程质量安全监督总站编制
