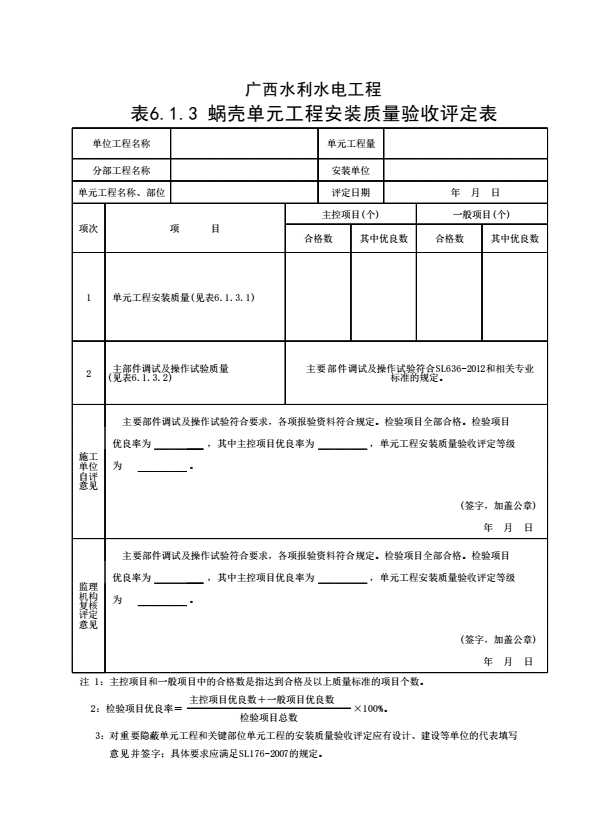

表6.1.3  蜗壳单元工程安装质量验收评定表填表说明

  填表时必须遵守“填表基本规定”，并应符合下列要求：

  1.单元工程划分：每台水轮机的蜗壳安装划分为一个单元工程。

  2.单元工程量：填写本单元蜗壳安装量（t）。

  3.各项目检验方法及数量如下。

4.单元工程施工质量验收评定应包括下列资料。

 （1）施工单位应提供的资料包括应提供清扫、拼装和挂装记录，安装调试记录，焊缝质量检验记录及水压试验报告等资料。

 （2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

  5.允许偏差按转轮直径划分，填表时，在相应直径栏中加"√"号标明。

  6.设计值按设计图填写，并将设计值用括号"（）"标出。检测值填写实际测量值。

  7.单元工程安装质量检验项目质量标准。

 （1）合格等级标准。

  1）主控项目检测点应100%符合合格标准。

  2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

 （2）优良等级标准。

  在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

  8.单元工程安装质量评定分为合格和优良两个等级，其标准如下。

 （1）合格等级标准。

  1）检验项目应符合SL636-2012第3.2.5条1款的要求。

  2）主要部件的调试及操作试验应符合SL636-2012和相关专业标准的规定。

  3）各项报验资料应符合SL636-2012的要求。

 （2）优良等级标准。

  在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。
