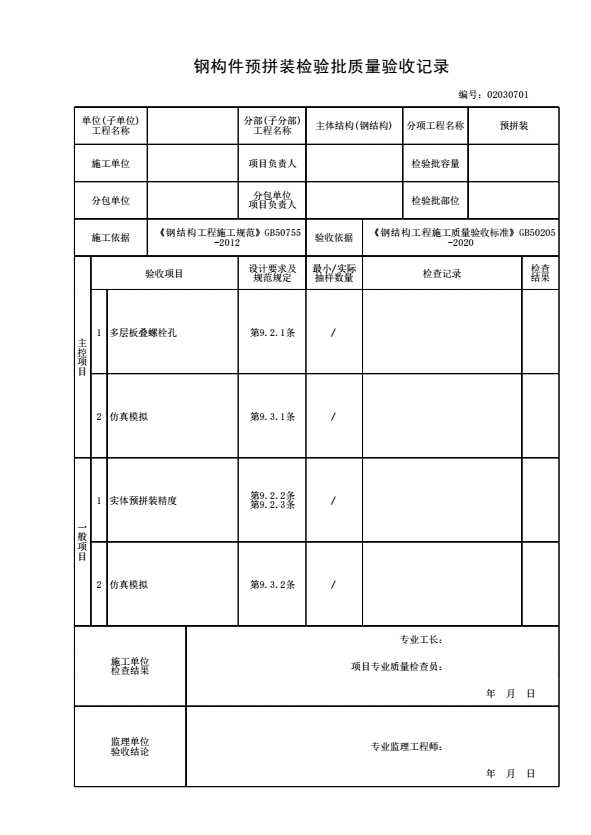

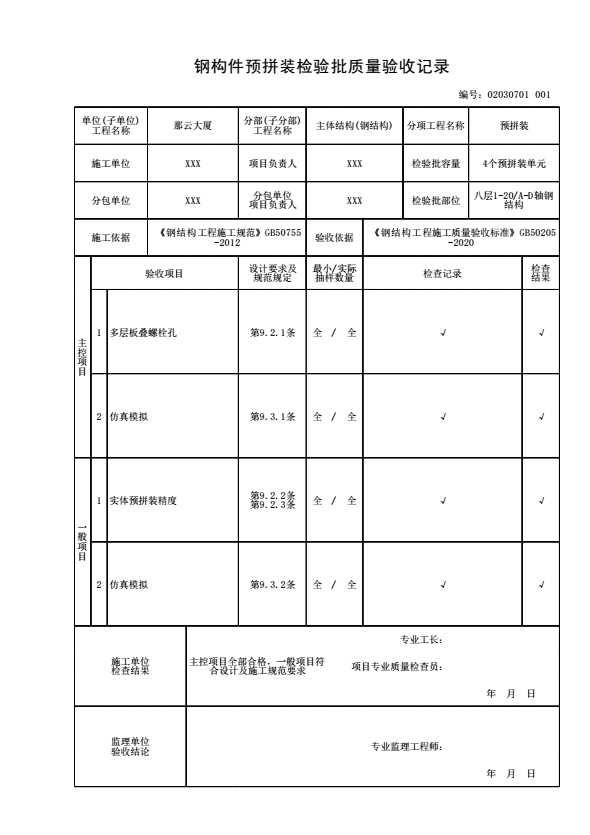

02030701 钢构件预拼装检验批质量验收记录

钢构件预拼装检验批质量验收记录

验收依据：《钢结构工程施工质量验收标准》GB 50205-2020

检验批划分：

1 钢结构预拼装工程可按钢结构制作工程检验批的划分原则划分为一个或若干个检验批。

主控项目：

9.2.1 高强度螺栓和普通螺栓连接的多层板叠，应采用试孔器进行螺栓孔通过率检查，并应符合下列规定：

1 当采用比孔公称直径小1.0mm的试孔器检查时，每组孔的通过率不应小于85％；

2 当采用比螺栓公称直径大0.3mm的试孔器检查时，通过率应为100％。

检查数量：按预拼装单元全数检查。

检验方法：采用试孔器检查。

9.3.1 当采用计算机仿真模拟预拼装时，应采用正版软件，模拟构件或单元的外形尺寸应与实物几何尺寸相同。

检查数量：全数检查。

检验方法：检查证书等证明文件。

一般项目：

9.2.2 实体预拼装时宜先使用不少于螺栓孔总数10％的冲钉定位，再采用临时螺栓紧固。临时螺栓在一组孔内不得少于螺栓孔数量的20％，且不应少于2个。

检查数量：按预拼装单元全数检查。

检验方法：观察检查。

9.2.3 实体预拼装的允许偏差应符合表9.2.3的规定。

检查数量：按预拼装单元全数检查。

检验方法：应符合表9.2.3的规定。

表9.2.3 实体预拼装的允许偏差（mm）

注：Hi为各结构楼层高度。

9.3.2 仿真模拟预拼装的允许偏差应符合本标准表9.2.3的规定。

检查数量：按预拼装单元全数检查。

检验方法：计算机仿真模拟分析。
