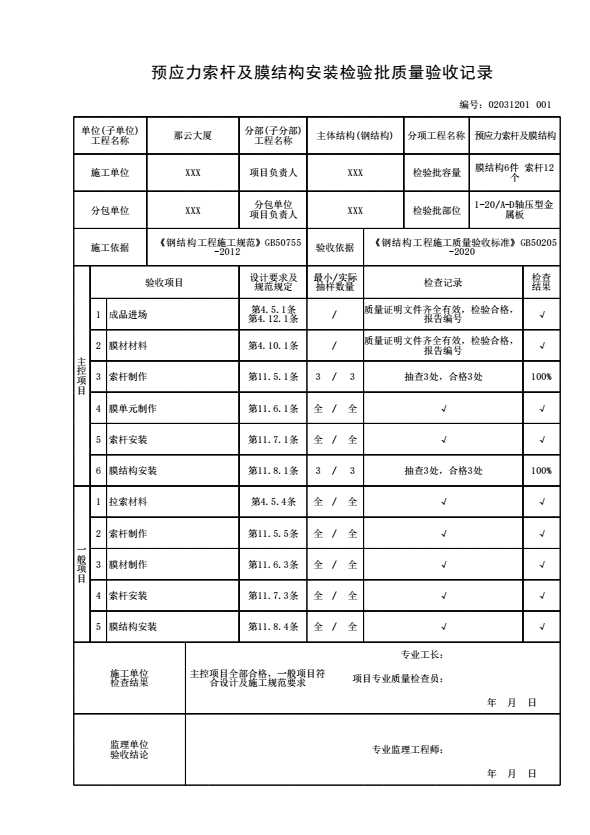

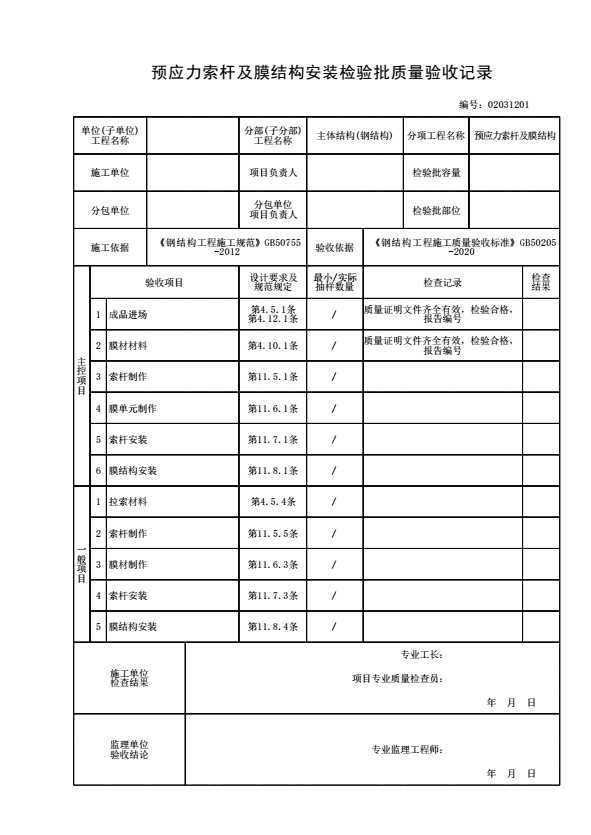

预应力索杆及膜结构安装检验批质量验收记录

验收依据：《钢结构工程施工质量验收标准》GB 50205-2020

检验批划分：

1 钢网架、网壳结构及钢管析架结构的安装工程可按变形缝、空间刚性单元等划分成一个或若干个检验批，或者按照楼层或施工段等划分为一个或若干个检验批。

主控项目：

4.5.1 拉索、拉杆、锚具的品种、规格、性能应符合国家现行标准的规定并满足设计要求。拉索、拉杆、锚具进场时，应按国家现行标准的规定抽取试件且应进行屈服强度、抗拉强度、伸长率和尺寸偏差检验，检验结果应符合国家现行标准的规定。

    检查数量：质量证明文件全数检查；抽样数量按进场批次和产品的抽样检验方案确定。

    检验方法：检查质量证明文件和抽样检验报告。

4.10.1 膜结构用膜材的品种、规格、性能等应符合国家现行标准的规定并满足设计要求。进口膜材产品的质量应满足设计和合同的要求。

    检查数量：全数检查。

    检验方法：检查产品的质量合格证明文件、中文产品标志及检验报告等。

4.12.1 钢结构用支座、橡胶垫的品种、规格、性能等应符合国家现行标准的规定并满足设计要求。

    检查数量：全数检查。

    检验方法：检查产品的质量合格证明文件、中文产品标志及检验报告等。

11.5.1 索杆的拉索、拉杆、索头长度、销轴直径、锚头开口深度等的尺寸和偏差应符合现行产品标准的规定并满足设计要求。

    检查数量：按照索杆数抽查10％，且不应少于3个。

    检查方法：用游标卡尺、钢尺现场实测和观察。

11.6.1 膜材料、膜片放样尺寸，膜片裁剪尺寸应满足设计要求，膜片放样尺寸的允许偏差应为±1mm，膜片裁剪尺寸的允许偏差应为±2mm。

    检查数量：全数检查。

    检查方法：用钢尺、经纬仪、水平仪或全站仪检验。

11.7.1 索杆预应力施加方案，包括预应力施加顺序、分阶段张拉次数、各阶段张拉力和位移值等应满足设计要求；对承重索杆应进行内力和位移双控制，各阶段张拉力值或位移变形值允许偏差应为±10％。

    检查数量：全数检查。

    检查方法：检查施工方案，现场用钢尺、经纬仪、全站仪、测力仪和压力油表检验。

11.8.1 连接固定膜单元的耳板、T形件、天沟等的螺孔、销孔空间位置允许偏差应为10mm，相邻两个孔间距允许偏差应为±5mm。

    检查数量：按同类连接件数抽查10％，且不应少于3处。

    检查方法：用钢尺、水准仪、经纬仪或全站仪等检验。

一般项目：

4.5.4 拉索、拉杆及其护套的表面应光滑，不应有裂纹和目视可见的折叠、分层、结疤和锈蚀等缺陷。

    检查数量：全数检查。

    检验方法：观察检查。

11.5.5 拉索、拉杆应按其预拉力设计值控制进行无应力状态下料，拉索、拉杆直径、长度应满足设计要求，尺寸偏差应符合表11.5.5的规定。

    检查数量：全数检查。

    检查方法：用游标卡尺、钢尺现场实测。

表11.5.5  拉索尺寸偏差值（mm）

11.6.3 热合成型后的膜单元，其外形尺寸应满足设计要求，外形尺寸的允许偏差应符合表11.6.3的规定。

表11.6.3  膜单元外形尺寸的允许偏差（mm）

    检查数量：全数检查。

    检查方法：用钢尺、经纬仪、水平仪或全站仪检验。

11.7.3 预应力施加完毕，拉索、拉杆（含保护层）、锚具、销轴及其他连接件应无损伤。

    检查数量：全数检查。

    检查方法：现场观察。

11.8.4 膜结构安装完毕后，其外形和建筑观感应满足设计要求；膜面应平整美观，无存水、漏水、渗水现象。

    检查数量：全数检查。

    检查方法：观察检查。
