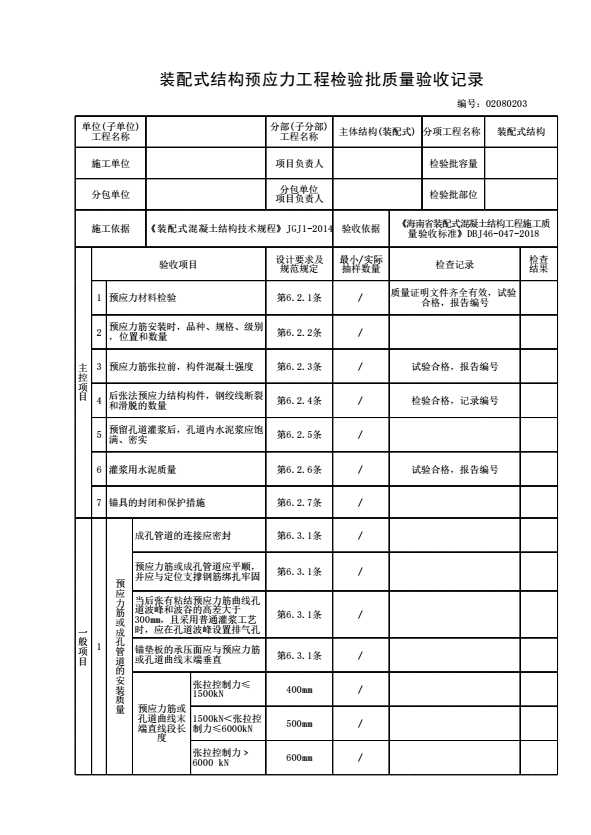

装配式结构预应力工程检验批质量验收记录

一、填写依据：

《海南省装配式混凝土结构工程施工质量验收标准》DBJ46-047-2018

二、检验批划分：

3.0.2 装配式混凝土结构应按混凝土结构子分部工程进行验收，可划分为模板、钢筋、预应力、混凝土、现浇结构和装配式结构等分项工程。各分项工程可根据与生产和施工方式相一致且便于控制施工质量的原则，按进场批次、工作班、楼层、结构缝或施工段划分为若干检验批。

三、规范摘要：

主控项目

6.2.1 预应力分项工程用的材料应按现行国家标准《混凝土结构工程施工质量验收规范》GB50204的规定进行检验，其检验结果应符合该标准的规定。

检查数量：按进场的批次和相应标准规定的抽样检验方案确定。

检验方法：检查质量证明文件和抽样检验报告。

6.2.2 预应力筋安装时，其品种、规格、级别、位置和数量应符合设计要求。

检查数量：全数检查。

检验方法：观察，尺量。

6.2.3 预应力筋张拉前，应对构件混凝土强度进行检验。同条件养护的混凝土立方体试件抗压强度应满足设计要求；当设计无具体要求时，应达到配套锚固产品技术要求的混凝土最低强度，且不应低于设计混凝土强度等级值的75%。

检查数量：全数检查。

检验方法：检查同条件养护试件抗压强度试验报告。

6.2.4 对后张法预应力结构构件，钢绞线出现断裂或滑脱的数量不应超过同一截面钢绞线总根数的3%，且每根断裂的钢绞线断丝不得超过一丝；对多跨双向连续板，其同一截面应按每跨计算。

检查数量：全数检查。

检验方法：观察，检查张拉记录。

6.2.5 预留孔道灌浆后，孔道内水泥浆应饱满、密实

检查数量：全数检查。

检验方法：观察，检查灌浆记录。

6.2.6 灌浆用水泥浆的性能及最低强度应符合现行国家标准《混凝土结构施工质量验收规范》CB 50204的有关规定。

检查数量：对水泥浆性能，同一配合比检查一次；对水泥浆强度，每工作班留置一组试块。

检验方法：检查水泥浆性能试验报告与试件强度试验报告。

6.2.7 锚具的封闭保护措施应符合设计要求。当设计无要求时，外露锚具和预应力筋的混凝土保护层厚度不应小于：一类环境时20mm，二a、二b类环境时50mm，三a、三b类环境时80mm。

检查数量：在同一检验批内，抽查预应力筋总数的5%，且不应少于5处。

检验方法：观察，尺量。

一般项目

6.3.1 预应力筋或成孔管道的安装质量应符合下列规定：

1 成孔管道的连接应密封；

2 预应力筋或成孔管道应平顺，并应与定位支撑钢筋绑扎牢固；

3 当后张有粘结预应力筋曲线孔道波峰和波谷的高差大于300mm，且采用普通灌浆工艺时，应在孔道波峰设置排气孔；

4 锚垫板的承压面应与预应力筋或孔道曲线末端垂直，预应力筋或孔道曲线末端直线段长度应符合表6.3.1规定。

检查数量：第1～3款应全数检查；第4款应抽查预应力束总数的10%，且不少于5束。

检验方法：观察，尺量。

6.3.2 预应力筋或成孔管道定位控制点的竖向位置偏差应符合表6.3.2的规定，其合格点率应达到90%及以上；且不得有超过表中数值1.5倍的尺寸偏差。

检查数量：在同检验批内，应抽查各类型构件总数的10%，且不少于3个构件，每个构件不应少于5处。

检验方法：尺量。

6.3.3 预应力筋张拉质量应符合下列规定：

1 采用应力控制方法张拉时，张拉力下预应力筋的实测伸长值与计算伸长值的相对允许偏差为±6%；

2 最大张拉应力应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定。

检查数量：全数检查。

检验方法：检查张拉记录。

6.3.4 锚固阶段张拉端预应力筋的内缩量应符合设计要求；当设计无具体要求时，对于夹片式锚具，采用有顶压的张拉工艺时，其内缩值不应大于5mm，当采用无顶压的张拉工艺时，其内缩值不应大于8mm。

检查数量：每工作班抽查预应力筋总数的3%，且不少于3束。

检查方法：尺量。

6.3.5 预应力筋锚固后，锚具外预应力筋的外露长度不应小于其直径的1.5倍，且不应小于30mm。

检查数量：在同一检验批内，抽查预应力筋总数的3%，且不应少于5束。

检验方法：观察，尺量。
