12020401 自动排气活门、防爆超压排气活门安装检验批质量验收记录

填写规范

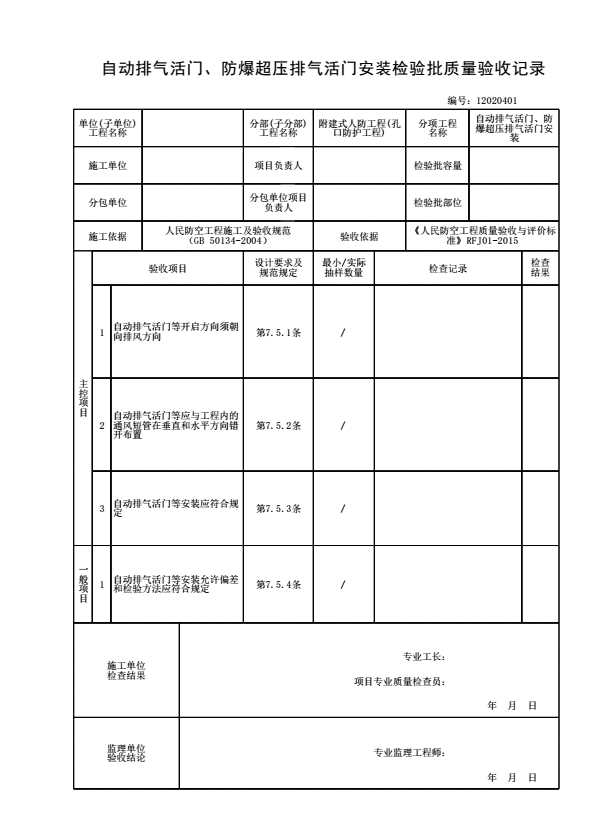

自动排气活门、防爆超压排气活门安装检验批质量验收记录

填表说明

一、填写依据:

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分:

3.2.4 检验批可根据施工、质量控制和专业验收需要,按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要:

主控项目

7.5.1 自动排气活门、防爆超压排气活门开启方向必须朝向排风方向,平衡锤连杆应与穿墙管法兰平行,平衡锤应垂直向下。

检查数量:逐个检查。

检验方法:观察检查。

7.5.2 自动排气活门、防爆超压排气活门应与工程内的通风短管(或密闭阀门)在垂直和水平方向错开布置。

检查数量:逐个检查。

检验方法:观察检查。

7.5.3 自动排气活门、防爆超压排气活门安装应符合下列规定:

排气活门在设计超压下能自动开启,关闭后与风管法兰和无缝橡胶密封圈贴合严密。

检查数量:逐个检查。

检验方法:观察,手扳检查。

一般项目

7.5.4 自动排气活门、防爆超压排气活门安装允许偏差和检验方法应符合表7.5.4的规定。

检查数量:逐个检查。

7.5.4 自动排气活门和防爆超压排气活门安装允许偏差和检验方法

项目

允许偏差(mm)

检验方法

自动排气活门、防爆超压排气活门

坐标

10

用经纬仪或拉线和尺量检查

标高

±5

用水准仪或尺量检查

平衡锤杆铅锤度

5

用磁力线锥、尺量检查

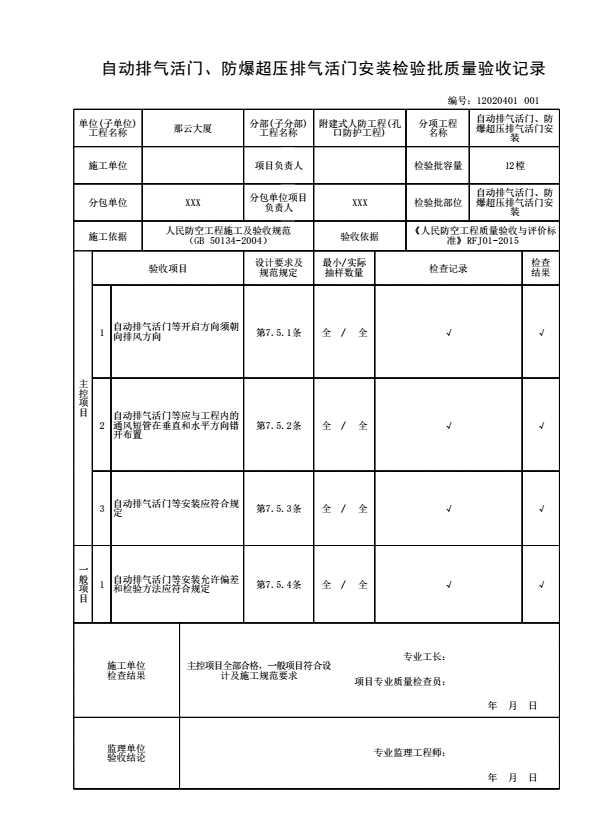

示例
