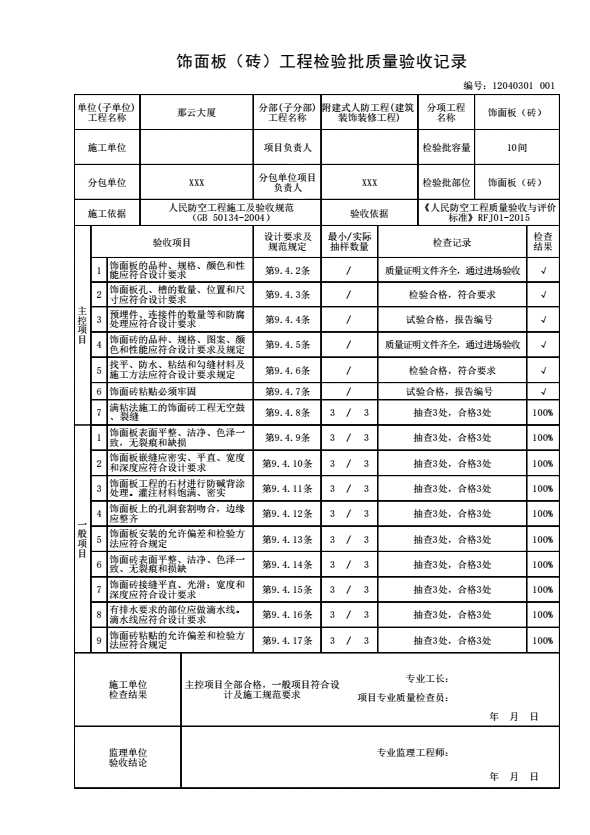

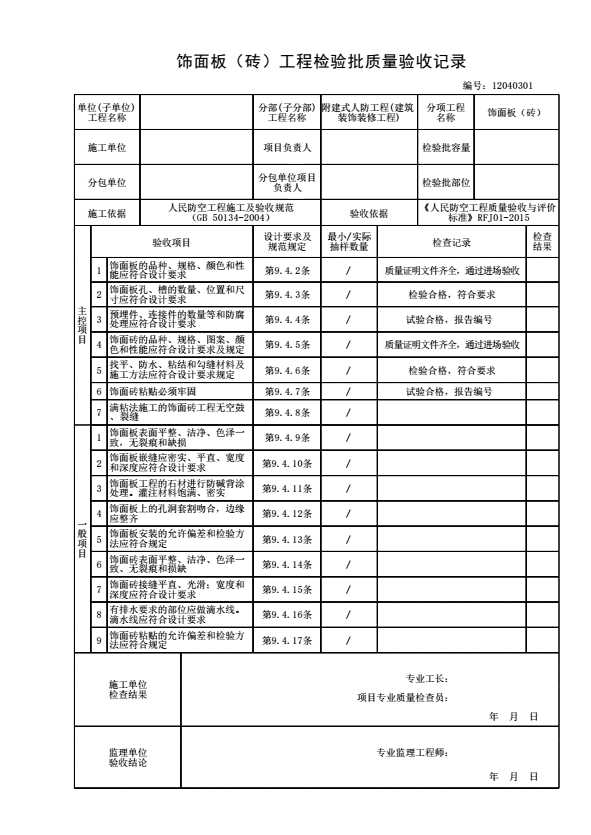

饰面板(砖)工程检验批质量验收记录
填表说明
一、填写依据:
《人民防空工程质量验收与评价标准》RFJ01-2015
二、检验批划分:
3.2.4 检验批可根据施工、质量控制和专业验收需要,按工程量、防护单元、施工段、系统、设备组别等进行划分。
三、检查数量:
9.4.1 本节适用于饰面板安装、饰面砖粘贴等工程。
检查数量:同本标准第9.2.1条的规定。
9.2.1 本节适用于水泥砂浆、水泥混合砂浆、聚合物水泥砂浆等一般抹灰工程。一般抹灰工程分为普通抹灰和高级抹灰,当设计无要求时,按普通抹灰验收。
检查数量:有代表性的自然间(通道按10延长米,车库、商场等大间按两轴线为一间)抽查10%,且不得少于3间。
四、规范摘要:
主控项目
9.4.2 饰面板的品种、规格、颜色和性能应符合设计要求。
检验方法:观察,检查产品合格证书、进场验收记录和性能检测报告。
9.4.3 饰面板孔、槽的数量、位置和尺寸应符合设计要求。
检验方法:检查进场验收记录和施工记录。
9.4.4 饰面板安装工程的预埋件(或后置埋件)、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求,后置埋件的现场拉拔强度必须符合设计要求。饰面板安装必须牢固。
检验方法:手扳检查;检查进场验收记录、现场拉拔检测报告、隐蔽工程验收记录和施工记录。
9.4.5 饰面砖的品种、规格、图案、颜色和性能应符合设计要求。
检验方法:观察,检查产品合格证书、进场验收记录、性能检测报告和复验报告。
9.4.6 饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。
检验方法:检查产品合格证书、复验报告和隐蔽工程验收记录。
9.4.7 饰面砖粘贴必须牢固。
检验方法:检查样板件粘结强度检测报告和施工记录。
9.4.8 满粘法施工的饰面砖工程应无空鼓、裂缝。
检验方法:观察,用小锤轻击检查。
一般项目
9.4.9 饰面板表面应平整、洁净、色泽一致,无裂痕和缺损。石材表面应无泛碱等污染。
检验方法:观察检查。
9.4.10 饰面板嵌缝应密实、平直,宽度和深度应符合设计要求,嵌填材料色泽应一致。
检验方法:观察,尺量检查。
9.4.11 采用湿作业法施工的饰面板工程,石材应进行防碱背涂处理。饰面板与基体之间的灌注材料应饱满、密实。
检验方法:用小锤轻击检查,检查施工记录。
9.4.12 饰面板上的孔洞应套割吻合,边缘应整齐。
检验方法:观察检查。
9.4.13 饰面板安装的允许偏差和检验方法应符合表9.4.13的规定。
表9.4.13 饰面板安装的允许偏差和检验方法
序号 |
项目 |
允许偏差(mm) |
检验方法 |
||||||
石材 |
瓷板 |
木材 |
塑料 |
金属 |
|||||
光面 |
刴斧石 |
蘑菇石 |
|||||||
1 |
立面垂直度 |
2 |
3 |
2 |
2 |
1.5 |
2 |
2 |
用 2m 垂直检测尺检查 |
2 |
表面平整度 |
2 |
3 |
- |
1.5 |
1 |
3 |
3 |
用 2m 垂直检测尺检查 |
3 |
阴阳角方正 |
2 |
4 |
4 |
2 |
1.5 |
3 |
3 |
用直角检测尺检查 |
4 |
接缝直线度 |
2 |
4 |
4 |
2 |
1 |
1 |
1 |
拉5m线,不足5m拉通线,用钢直尺检查 |
5 |
墙裙、勒脚上口直线度 |
2 |
3 |
3 |
2 |
2 |
2 |
2 |
拉5m线,不足5m拉通线,用钢直尺检查 |
6 |
接缝高低差 |
0.5 |
3 |
- |
0.5 |
0.5 |
1 |
1 |
用钢直尺和塞尺检查 |
7 |
接缝宽度 |
1 |
2 |
2 |
1 |
1 |
1 |
1 |
用钢直尺检查 |
9.4.14 饰面砖表面应平整、洁净、色泽一致,无裂痕和损缺;阴阳角处搭接方式、非整砖使用部位应符合设计要求。
检验方法:观察检查。
9.4.15 饰面砖接缝应平直、光滑,填嵌应连续、密实;宽度和深度应符合设计要求;墙面突出物周围的饰面砖应整砖套割吻合,边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。
检验方法:观察,尺量检查。
9.4.16 有排水要求的部位应做滴水线(槽)。滴水线(槽)应顺直,流水坡向应正确,坡度应符合设计要求。
检验方法:观察,用水平尺检查。
9.4.17 饰面砖粘贴的允许偏差和检验方法应符合表9.4.17的规定。
表9.4.17 饰面砖粘贴的允许偏差和检验方法
序号 |
项目 |
允许偏差(mm) |
检验方法 |
|
外墙面砖 |
内墙面砖 |
|||
1 |
立面垂直度 |
3 |
2 |
用 2m 垂直检测尺检查 |
2 |
表面平整度 |
4 |
3 |
用2m靠尺和塞尺检查 |
3 |
阴阳角方正 |
3 |
3 |
用直角检测尺检查 |
4 |
接缝直线度 |
3 |
2 |
拉5m线,不足5m拉通线,用钢直尺检查 |
5 |
接缝高低差 |
1 |
0.5 |
用钢直尺检查和塞尺检查 |
6 |
接缝宽度 |
1 |
1 |
用钢直尺检查 |
