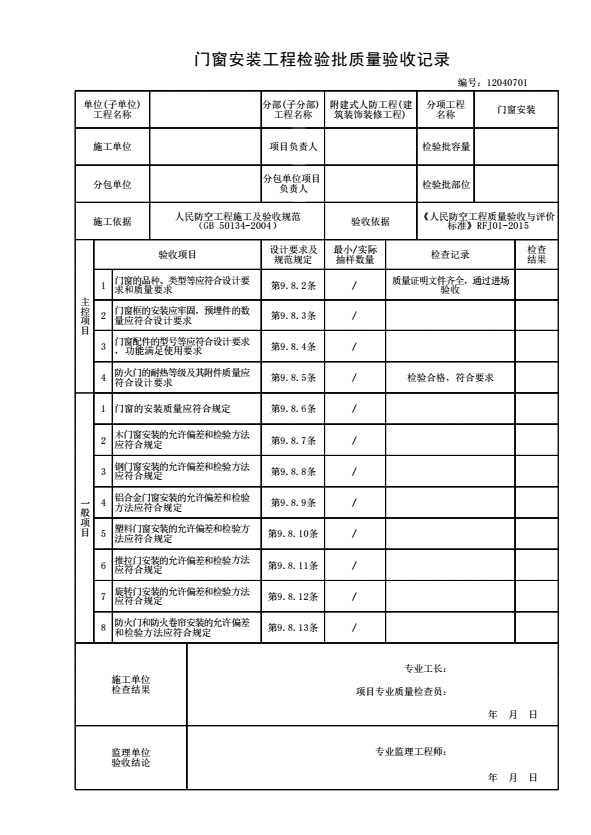

12040701 门窗安装工程检验批质量验收记录

填写规范

门窗安装工程检验批质量验收记录

填表说明

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、检查数量：

9.8.1 本节适用于木门窗、金属门窗、塑料门窗、特种门安装工程。

检查数量：按不同规格和类型的樘数，各抽查至少5%，并不得少于3樘；防火门、防火卷帘应全数检查。

四、规范摘要：

主控项目

9.8.2 门窗的品种、类型、规格、尺寸、性能、开启方向、安装位置及连接方式应符合设计要求和国家现行产品标准的质量要求。

检验方法：观察；检查产品合格证书、性能检测报告和进场验收记录。

9.8.3 门窗框的安装应牢固，预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。

检验方法：手扳检查；检查隐蔽工程验收记录。

9.8.4 门窗配件的型号、规格、数量应符合设计要求，安装应牢固，位置应正确，功能应满足使用要求。

检验方法：观察，开启和关闭检查，手扳检查。

9.8.5 防火门的耐火等级及其附件质量必须符合设计要求。

检验方法：检查产量合格证。

一般项目

9.8.6 门窗的安装质量应符合下列规定：

1 木门窗

表面应洁净，不得有刨痕、锤印；割角、拼缝应严密平整。门窗框、扇裁口应顺直，刨面应平整；木门窗上的槽、孔应边缘整齐，无毛刺。

2 金属门窗

表面应洁净、平整、光滑、色泽一致，无锈蚀。大面应无划痕、碰伤。漆膜或保护层应连续。

3 塑料门窗

表面应洁净、平整、光滑，大面应无划痕、碰伤。

4 防火门

关闭严密，开关灵活，无阻滞和倒翘；附件齐全，位置正确，安装牢固；活动部件转动灵活。

5 防火卷帘

卷帘升降灵活，关闭严密；无迟滞卡阻现象；与楼板、梁和墙、柱之间空隙的防火封堵材料应填嵌饱满，表面平整，符合设计要求。

6 门窗玻璃

表面应洁净，不得有腻子、密封胶、涂料等污渍。中空玻璃内外表面均应洁净，玻璃中空层内不得有灰尘和水蒸气。

检验方法：观察检查。

9.8.7 木门窗安装的允许偏差和检验方法应符合表9.8.7的规定。

9.8.7 木门窗安装的允许偏差和检验方法

序号	项目	允许偏差（mm）		检验方法
序号	项目	普通	高级	检验方法
1	门窗槽口对角线长度差	3	2	用钢尺检查
2	门窗框的正、侧面垂直度	2	1	用 1m垂直检测尺检查
3	框与扇、扇与扇接缝高低差	2	1	用钢直尺和塞尺检查
4	双扇门窗内外框间距	4	3	用钢尺检查

9.8.8 钢门窗安装的允许偏差和检验方法应符合表9.8.8的规定。

表9.8.8 钢门窗安装的允许偏差和检验方法

序号	项目		允许偏差	检验方法
1	门窗槽口宽度、高度	≤1500 mm	2.5	用钢尺检查
		＞1500mm	3.5
2	门窗槽口对角线长度差	≤2000 mm	5	用钢尺检查
		＞2000mm	6
3	门窗框的正、侧面垂直度		3	用 1m 垂直检测尺检查
4	门窗横框的水平度		3	用 1m 水平尺和塞尺检查
5	门窗横框标高		5	用钢尺检查
6	门窗竖向偏离中心		4	用钢尺检查
7	双层门窗内外框间距		5	用钢尺检查

9.8.9 铝合金门窗安装的允许偏差和检验方法应符合表9.8.9的规定。

表9.8.9 铝合金门窗安装的允许偏差和检验方法

序号	项目		允许偏差		检验方法
序号	项目		铝合金门窗	涂色镀锌钢板门窗	检验方法
1	门窗槽口宽度、高度	≤1500 mm	1.5	2	用钢尺检查
1	门窗槽口宽度、高度	＞150mm	2	3	用钢尺检查
2	门窗槽口对角线长度差	≤2000 mm	3	4	用钢尺检查
2	门窗槽口对角线长度差	＞2000mm	4	5	用钢尺检查
3	门窗框的正、侧面垂直度		2.5	3	用垂直检测尺检查
4	门窗横框的水平度		2	3	用 1m 水平尺和塞尺检查
5	门窗横框标高		5	5	用钢尺检查
6	门窗竖向偏离中心		5	5	用钢尺检查
7	双层门窗内外框间距		4	4	用钢尺检查
8	推拉门窗扇与框搭接量		1.5	2	用钢直尺检查

9.8.10 塑料门窗安装的允许偏差和检验方法应符合表9.8.10的规定。

序号	项目		允许偏差	检验方法
1	门窗槽口宽度、高度	≤1500 mm	2	用钢尺检查
1	门窗槽口宽度、高度	＞1500mm	3	用钢尺检查
2	门窗槽口对角线长度差	≤2000 mm	3	用钢尺检查
2	门窗槽口对角线长度差	＞2000mm	5	用钢尺检查
3	门窗框的正、侧面垂直度		3	用 1m 垂直检测尺检查
4	门窗横框的水平度		3	用 1m 水平尺和塞尺检查
5	门窗横框标高		5	用钢尺检查
6	门窗竖向偏离中心		5	用钢直尺检查
7	双层门窗内外框间距		4	用钢尺检查
8	同樘平开门窗相邻扇高度差		2	用钢直尺检查
9	平开门窗饺链部位配合间隙		+2；-1	用塞尺检查
10	推拉门街扇与框搭接量		+1.5；-2.5	用钢直尺检查
11	推拉门窗扇与竖框平行度		2	用 1m 水平尺和塞尺检查

9.8.11 推拉自动门安装的允许偏差和检验方法应符合表9.8.11的规定。

表9.8.11 推拉自动门安装的允许偏差和检验方法

序号	项目		允许偏差	检验方法
1	门窗槽口宽度、高度	≤1500 mm	1.5	用钢尺检查
		＞1500mm	2
2	门窗槽口对角线长度差	≤2000 mm	2	用钢尺检查
		＞2000mm	2.5
3	门窗框的正、侧面垂直度		1	用 1m 垂直检测尺检查
4	门构件装配间隙		0.3	用塞尺检查
5	门梁导轨水平度		1	用 1m 水平尺和塞尺检查
6	下导轨与门梁导轨平行度		1.5	用钢尺检查

9.8.12 旋转门安装的允许偏差和检验方法应符合表9.8.12的规定。

9.8.12 旋转门安装的允许偏差和检验方法

序号	项目	允许偏差（mm）		检验方法
序号	项目	金属框架玻璃旋转门	木质旋转门	检验方法
1	门扇正、侧面垂直度	1.5	1.5	用 1m 垂直检测尺检查
2	门扇对角线长度差	1.5	1.5	用钢尺检查
3	相邻扇高度差	1	1	用钢尺检查
4	扇与圆弧边留缝	1.5	2	用钢尺检查
5	扇与上顶间留缝	2	2.5	用钢尺检查
6	扇与地面间留缝	2	2.5	用钢尺检查

填写规范

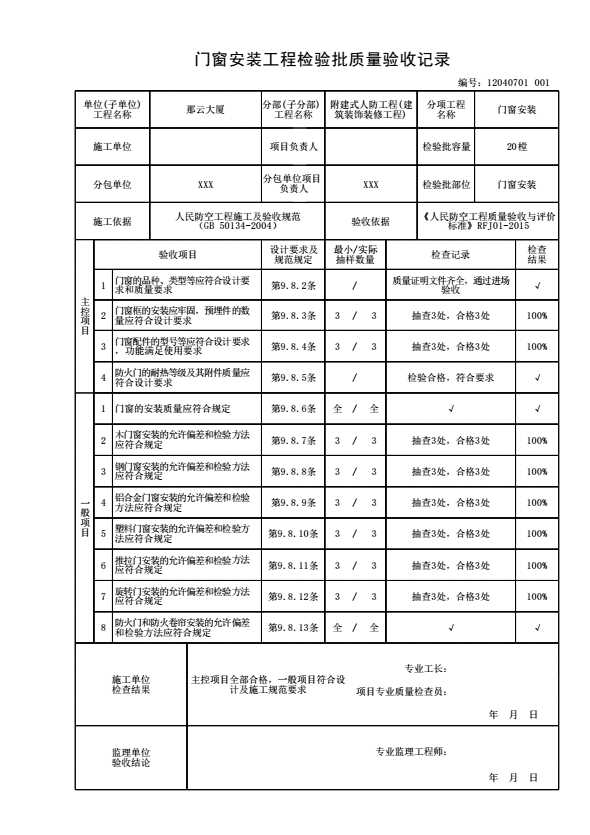

示例
