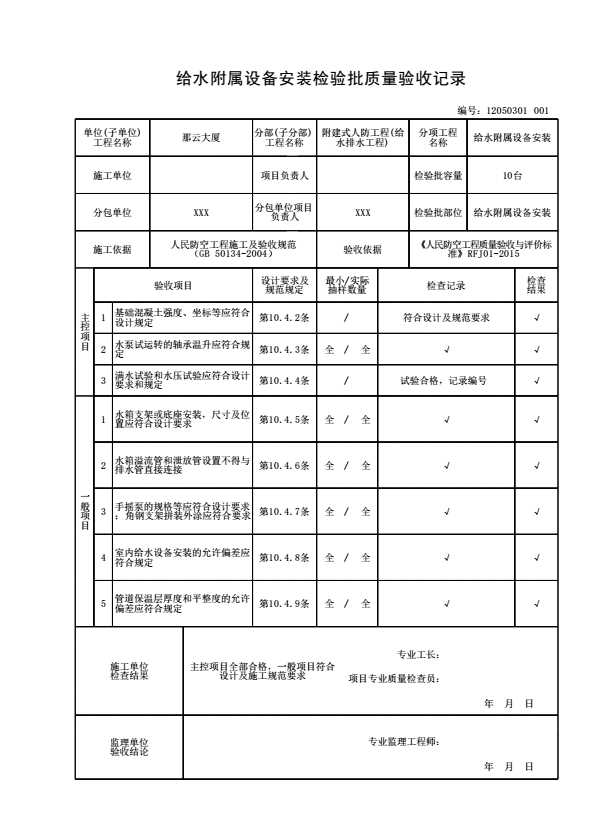

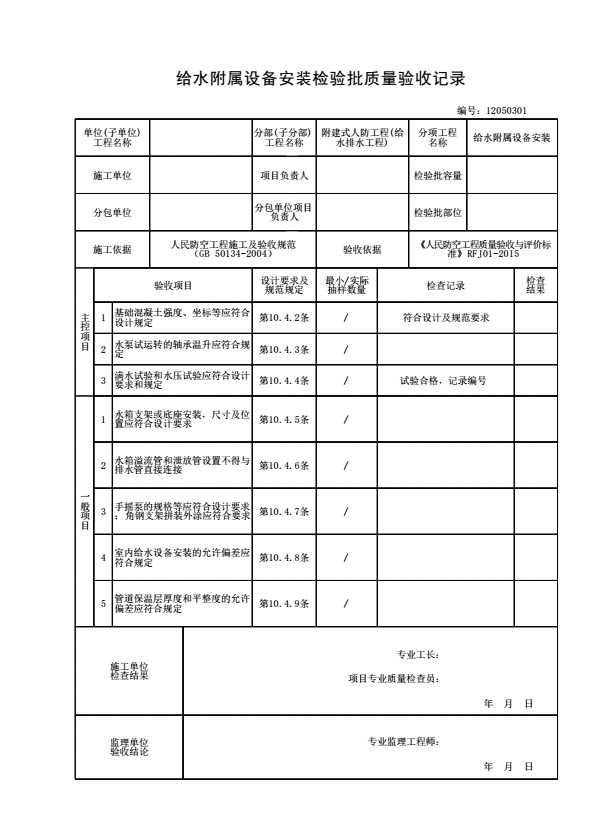

12050301 给水附属设备安装检验批质量验收记录
给水附属设备安装检验批质量验收记录
一、填写依据：
《人民防空工程质量验收与评价标准》RFJ01-2015
二、检验批划分：
3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。
三、规范摘要：
主控项目
10.4.2 水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
检验方法：对照图纸用仪器和尺量检查。
10.4.3 水泵试运转的轴承温升必须符合设备说明书的规定。
检验方法：温度计实测检查。
10.4.4 敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计要求和本标准的规定。
检验方法：满水试验静置24h观察，不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。
一般项目
10.4.5水箱支架或底座安装，其尺寸及位置应符合设计要求，埋设平整牢固。
检验方法：观察、尺量检查。
10.4.6 水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接。
检验方法：观察检查。
10.4.7 手摇泵的规格、型号和安装高度应符合设计要求；角钢支架拼装应采用焊接方法，并外涂樟丹和银粉漆各两道。
检验方法：观察检查。
10.4.8 室内给水设备安装的允许偏差应符合表10.4.8的规定。
表10.4.8 室内给水设备安装的允许偏差和检验方法
|
序号 |
项目 |
允许偏差（mm） |
检验方法 |
||
|
1 |
静置 设备 |
坐标 |
15 |
经纬仪或拉线、尺量 |
|
|
标高 |
±5 |
用水准仪、拉线和尺量检查 |
|||
|
垂直度（每1m） |
5 |
吊线和尺量检查 |
|||
|
2 |
离心式水泵 |
立式泵体垂直度（每1m） |
0.1 |
水平尺和塞尺检查 |
|
|
卧式泵体垂直度（每1m） |
0.1 |
水平尺和塞尺检查 |
|||
|
联轴器 同心度 |
轴向倾斜（每1m） |
0.8 |
在联轴器互相垂直的四个位置上用水准仪、百分表或测微螺钉和塞尺检查 |
||
|
径向位移 |
0.1 |
||||
10.4.9 管道保温层厚度和平整度的允许偏差应符合表10.4.9的规定。
表10.4.9 管道保温层厚度的允许偏差和检验方法
|
序号 |
项目 |
允许偏差（mm） |
检验方法 |
|
|
1 |
厚度 |
+0.1δ +0.05δ |
用钢针刺入 |
|
|
2 |
表面 平整度 |
卷材 |
5 |
用2m靠尺和契形塞尺检查 |
|
涂抹 |
10 |
|||
注：δ为保温层厚度。
