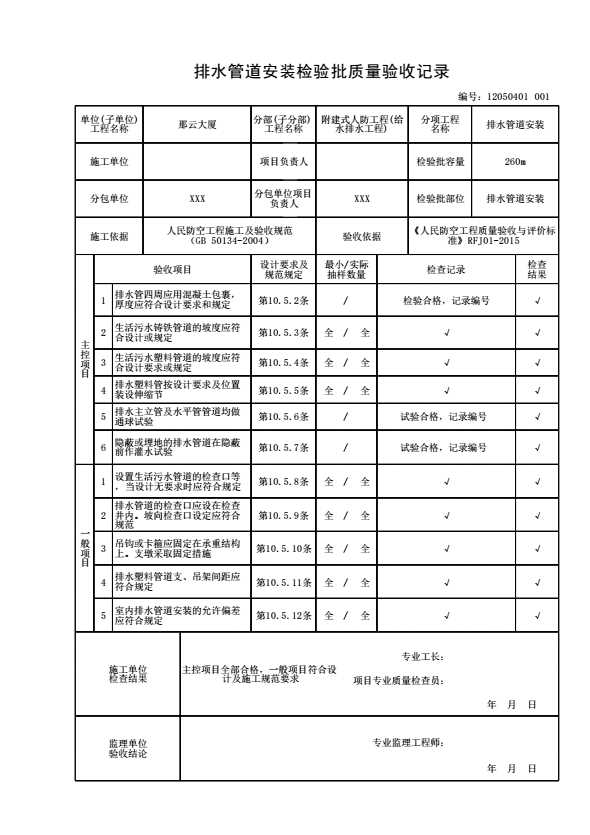

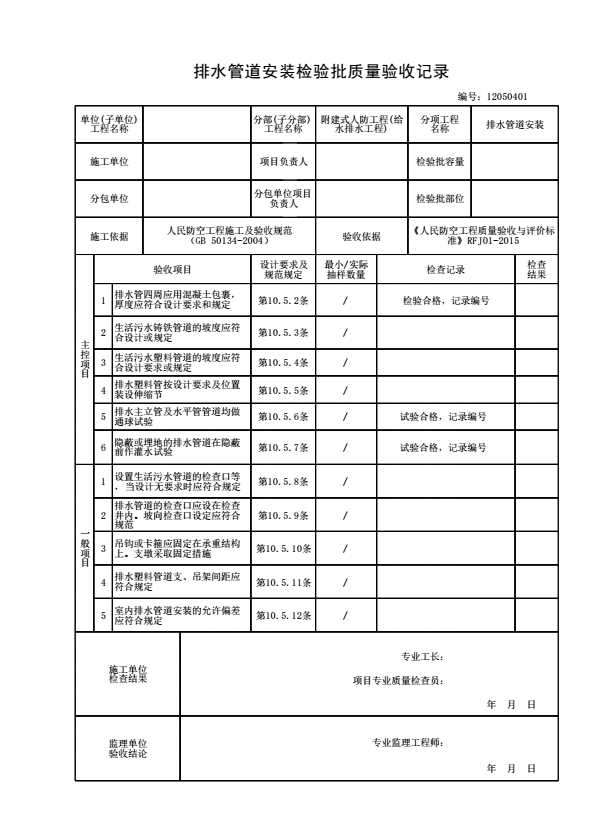

12050401 排水管道安装检验批质量验收记录

排水管道安装检验批质量验收记录

一、填写依据：

《人民防空工程质量验收与评价标准》RFJ01-2015

二、检验批划分：

3.2.4 检验批可根据施工、质量控制和专业验收需要，按工程量、防护单元、施工段、系统、设备组别等进行划分。

三、规范摘要：

主控项目

10.5.2 埋设在钢筋混凝土底板中的排水管，当管道埋深超过底板厚度时，四周应用混凝土包裹，其厚度应符合设计要求和施工规范的规定。

检验方法：检查隐蔽工程记录。

10.5.3 生活污水铸铁管道的坡度必须符合设计或本标准表10.5.3的规定。

表10.5.3 生活污水铸铁管道的坡度

检验方法：水平尺、拉线和尺量检查。

10.5.4 生活污水塑料管道的坡度应符合设计要求或本标准表10.5.4的规定。

表10.5.4 生活污水塑料管道的坡度

检验方法：水平尺、拉线和尺量检查。

10.5.5 排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。

检验方法：观察检查。

10.5.6 排水主立管及水平干管管道均应做通球试验，通球球径不得小于排水管道管径的2/3，通球必须达到100%。

检验方法：通球检查（排水管道做通球和灌水试验）。

10.5.7 隐蔽或埋地的排水管道在隐蔽前应作灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

一般项目

10.5.8 在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：

1 在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置。检查口中心高度距操作地面一般为1m，允许偏差±20mm。检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门；

2 在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口；

3 在转角小于135°的污水横管上，应设置检查口或清扫口；

4 污水横管的直线管段，应按设计要求的距离设置检查口或清扫口。

检验方法：观察和尺量检查。

10.5.9 埋在地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5%坡度，坡向检查口。

检验方法：尺量检查。

10.5.10 金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m，立管不大于3m。工程层高小于或等于4m，立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。

检验方法：观察和尺量检查。

10.5.11 排水塑料管道支、吊架间距应符合表10.5.11的规定。

表10.5.11 排水塑料管道支吊架最大间距

检验方法：尺量检查。

10.5.12 室内排水管道安装的允许偏差应符合表10.5.12的规定。
